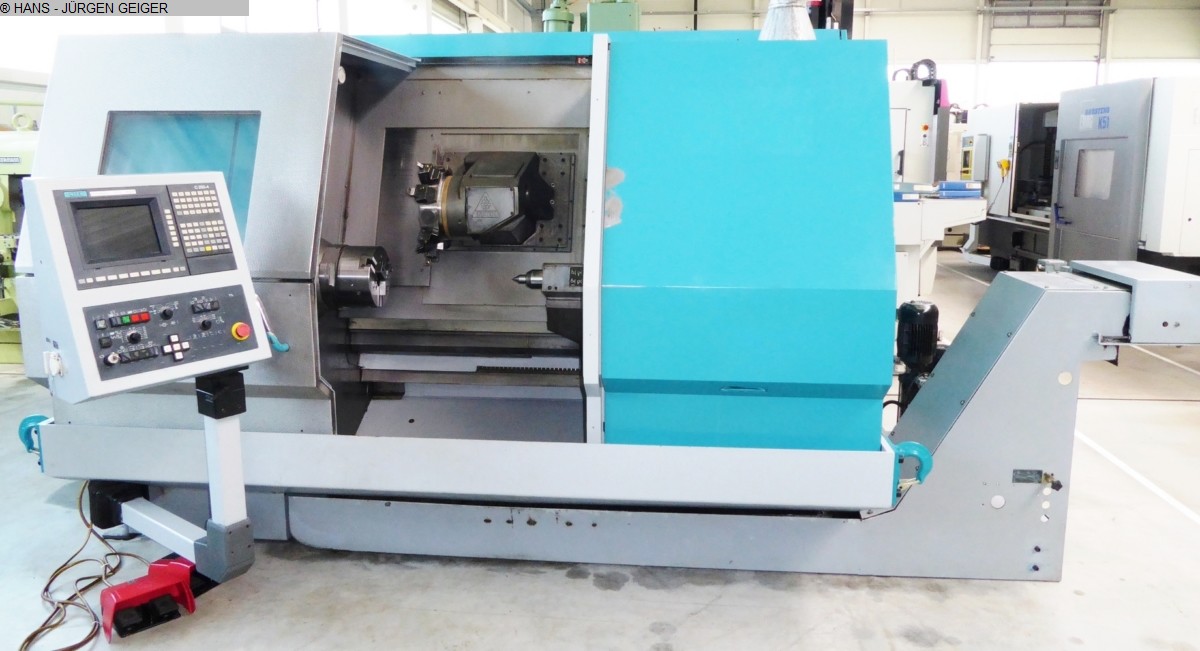

INDEX G 300 CNC Drehmaschine

Drehdurchmesser: 300 mm
Drehlänge: 710 mm
Steuerung: SIEMENS SINUMERIC 840
Gesamtleistungsbedarf: 40 kW
Maschinengewicht ca.: 6000 kg
Raumbedarf ca.: m
I N D E X
CNC – Drehmaschine mit 1 Revolver und Reitstock und
CNC-Steuerung Type C 200 - 4 SIEMENS
Type G 300
Baujahr 1995 # 5000 65
_______________________________________________________
Spindelbohrung ca. 90 mm
Werkstück-Umlauf-Ø ca. 400(590) mm
Dreh-Ø bei Futterarbeiten ca. 300 mm
Drehlänge / Spitzenweite ca. 710 mm
Revolver-Schlitten Weg Z 1 (längs) / X 1 (plan) 710 / 140 mm
Eilganggeschwindigkeit Werkzeugträger 1 20 m/Min.
12 Werkzeugträger/Revolver ISO/DIN 30 mm
Vorschubkraft für Z/X-Achse 8/13 Nm
Spindel-Drehzahlen / Werkzeug-Drehzahlen bis max. 5.000 U/Min.
Drehmoment an der Spindel bei 100 % ED max. 275 Nm
Spindelantrieb / Werkzeugantrieb ca. 28 kW
Gesamtantrieb ca. 40 kW - 400 V - 50 Hz
Gewicht ca. 6.000 kg
Zubehör / Sonderausstattung:
• SIEMENS – CNC-3-Achsen-Bahnsteuerung Type SINUMERIC 840 C bzw.
INDEX C 200 - 4, für folgende Achsen: Revolver 1 = X/Z sowie
C-Achse = Spindelorientierung, Steuerung linksseitig schwenkbar angebaut.
• Ausricht- und Schalteinrichtung für die Hauptspindel
• aufgebautes hydraulisches 3-Backenfutter FORKHARDT KFD – HS 250 mit
sehr viel Backen, Drehzahl max. 5.000 U/Min.

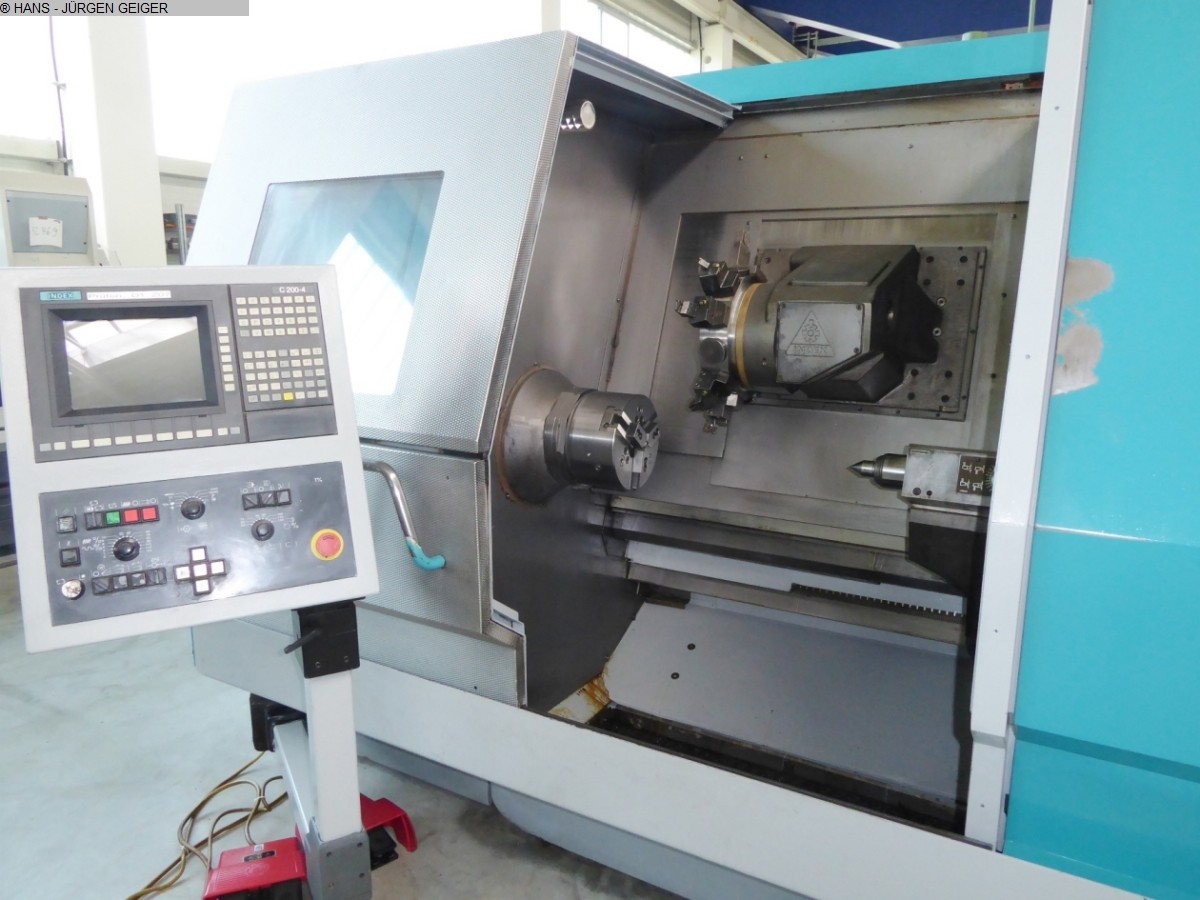

• INDEX-Revolver mit 12 Werkzeugstellen für DIN 30 Werkzeughalter,

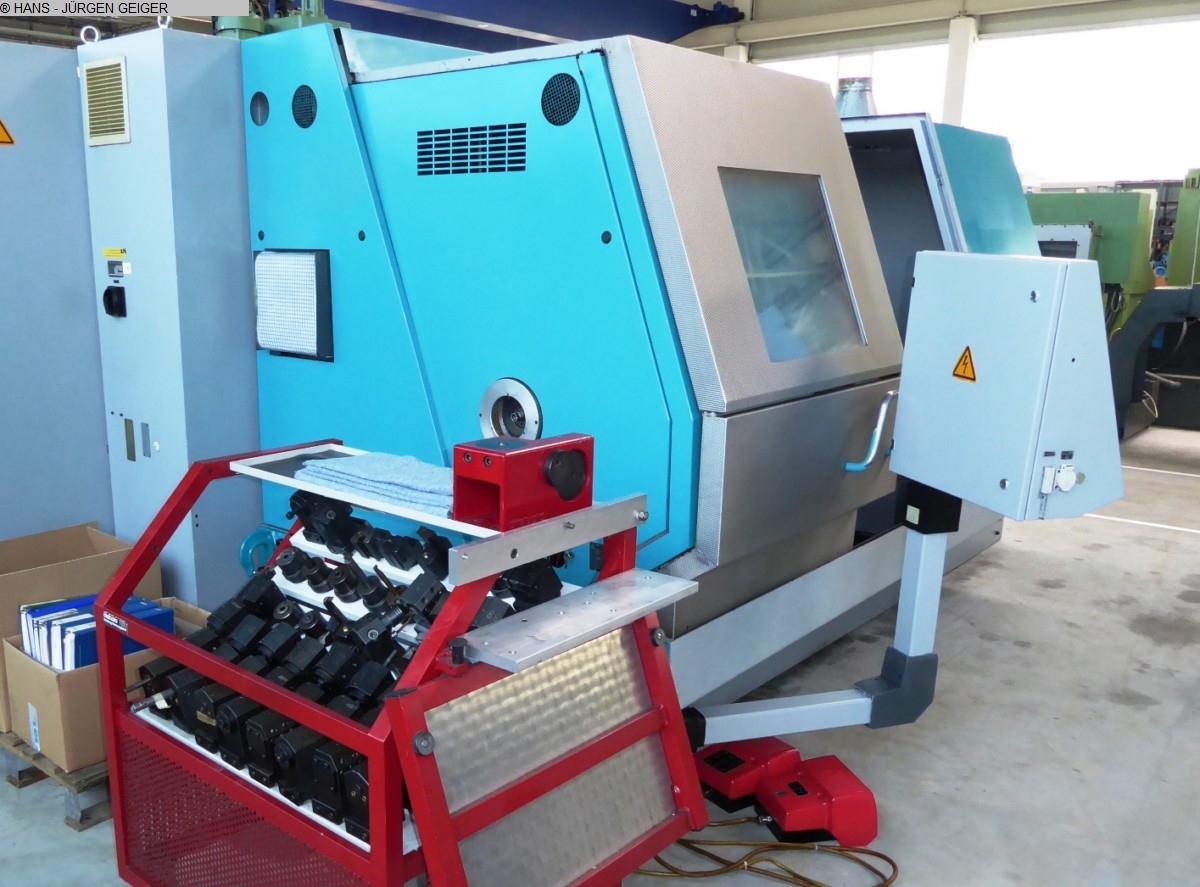

es sind ca.40 Stück verschiedene Werkzeughalter als Zubehör vorhanden.
Die Werkzeugstellen am Revolver sind vorbereitet für angetriebene
Werkzeuge, Antrieb erfolgt durch den Motor der Schalteinrichtung.
• Hydraulischer Reitstock mit Excentrizitätskorrektur, Pinole 60 mm, über
Fußschalter,

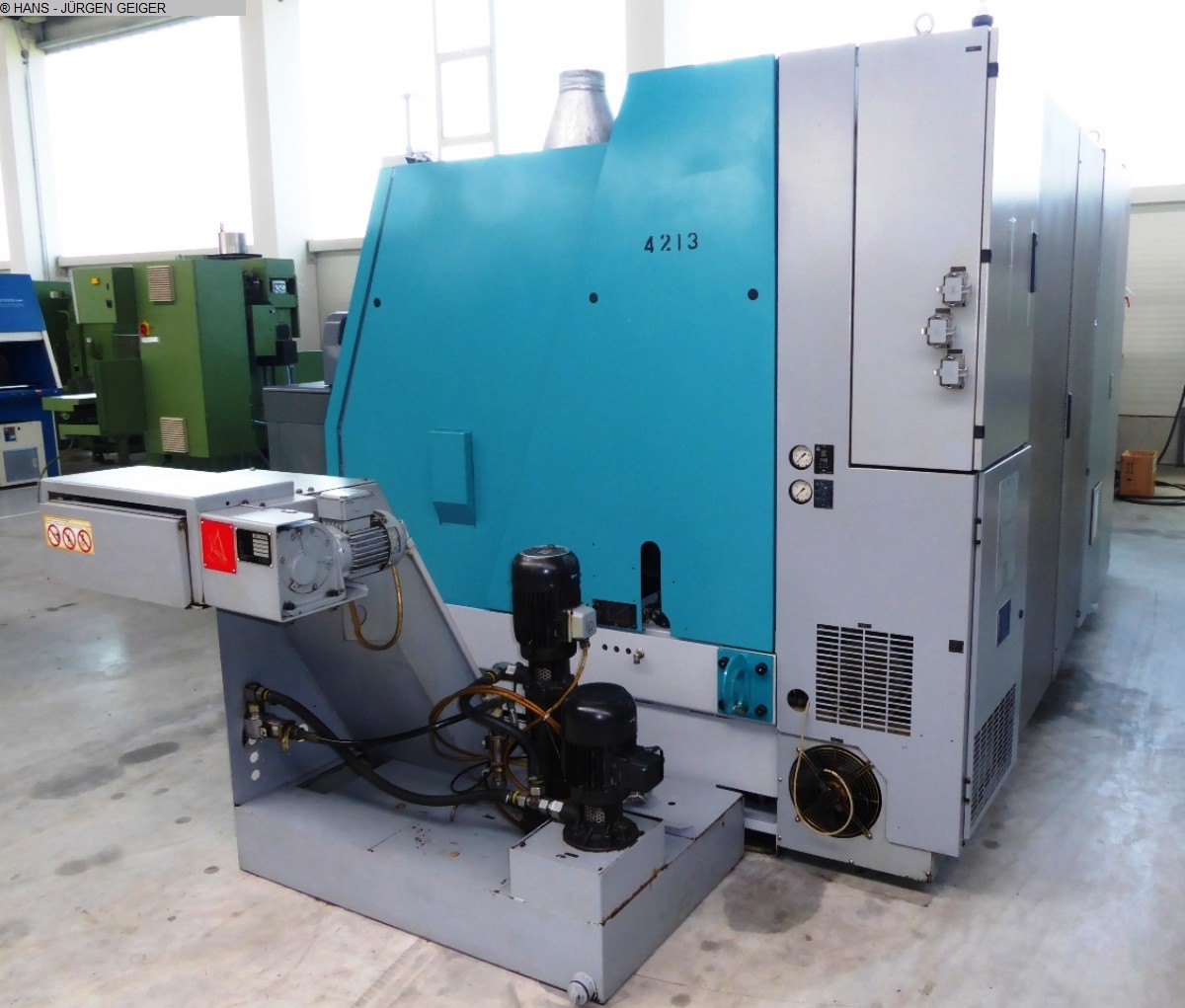

• KNOLL fahrbarer Späneförderer mit Kühlmitteleinrichtung und HD-Pumpe,
• Schiebetüre vorne, ansonsten komplette Umhausung. Ölskimmer
Ideale Maschine für die Wellenbearbeitung bzw. auch für Futterteile geeignet.
Stabile Bauweise !
I N D E X (Germany)
CNC Controlled Slant-Bed Chuck Lathe with Turret and Tailstock
and INDEX CNC Control C 200 – 4 (SIEMENS)
Model G 300 Year 1995 S/N 5000 65
_____________________________________________________________
Turning - Ø, with chuck, max. 300 mm
Spindle bore 90 mm
Max. Workpiece Swing dia. 400 / 590 mm
Turning length / travel of turning slide, (X-Achse) max. 710 mm
Turret head slide cross movement (Z-Axis) max. 140 mm
Turret with 12 tool holder positions DIN 30 mm
Feed range of turret slide / Quickfeed 0,1 - 20 m/Min.
Feed Force of X/Z-Axis 8 – 13 kN
Steplessly adjustable Spindle speeds up to 3.500 rpm
Torque Forceon main spindle approx. 275 Nm

Spindle drive 28 kW Total electrical load appr. 40 kW - 400 V - 50
Hz
Weight 6,000 kg
Accessories / Special Features:
* INDEX CNC Control Model C 200-4 resp. SIEMENS 840 C for 3 Axes
X/Z Axis and Main spindle as C-Axis (Spindle Orientation) Control Panel
mounted swivable on front left side of machine.
* Spindle orientation in 2,5° degree steps and Spindle indexing device
* Mounted hydraulic 3 Jaws Chuck make FORKHARDT Model HS 250 with many
Sets of jaws. Speed up to 5.000 rpm
* INDEX- Turret with 12 positions for DIN 30 tool holders, prepared for
driven tools
and motorized by the indexing motor, Choice of approx. 40 pieces toolholders
* Hydraulic Tailstock with stroke of 50 mm and with concentricity correction
device
* KNOLL – Swarf Conveyor with Coolant Device and High Pressure Pump,
Sliding door, Oilskimmer, etc.
