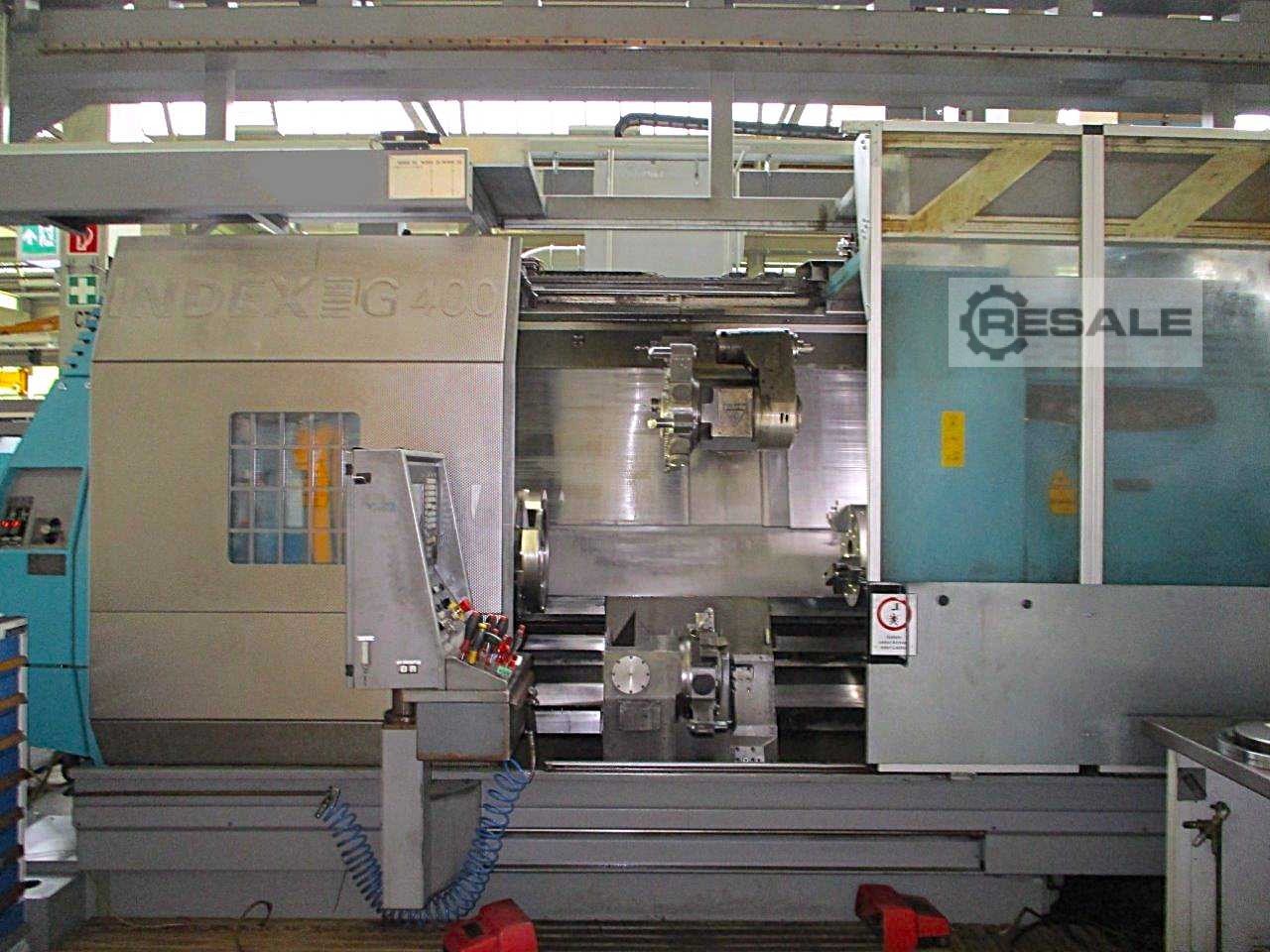

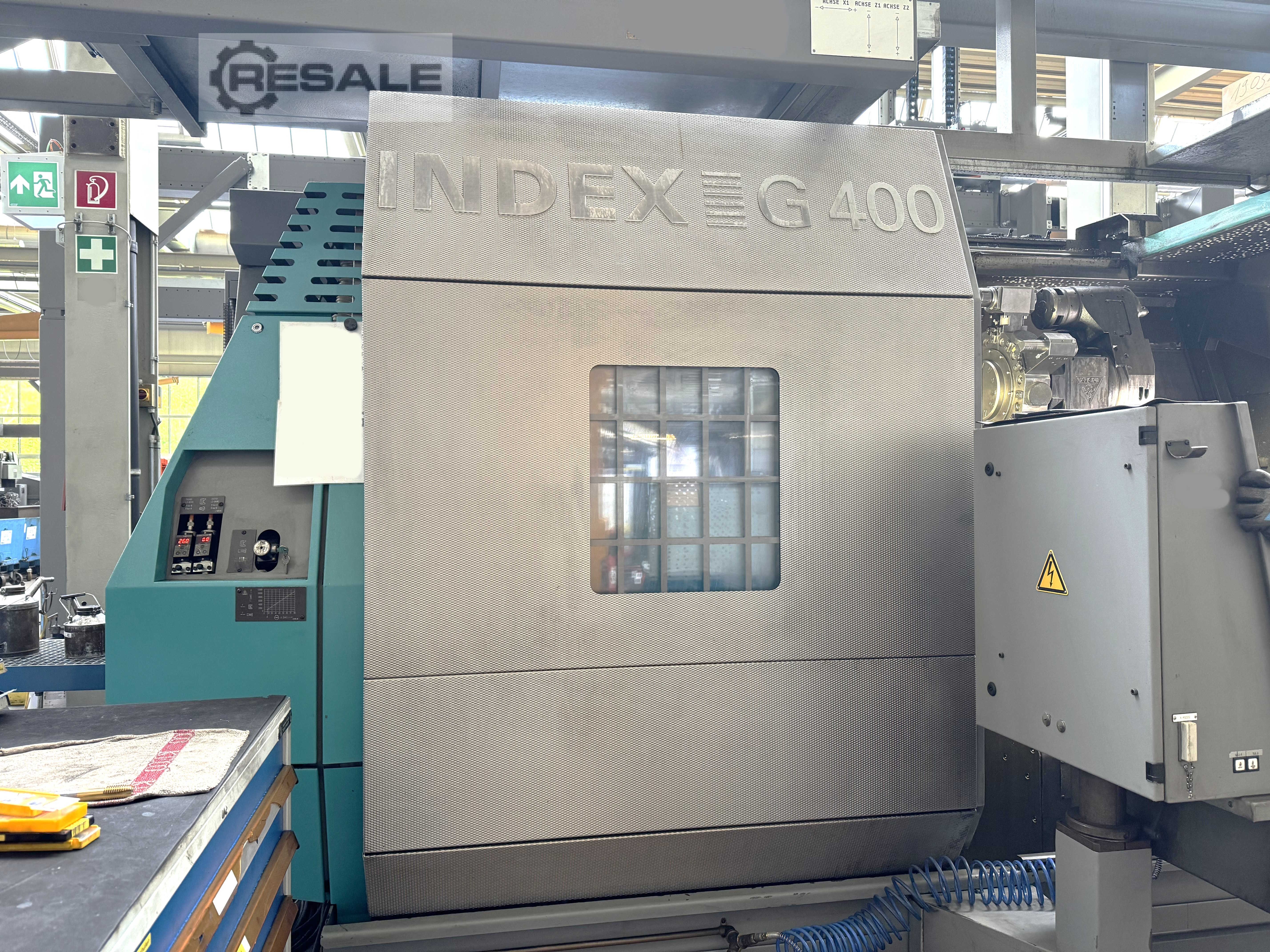

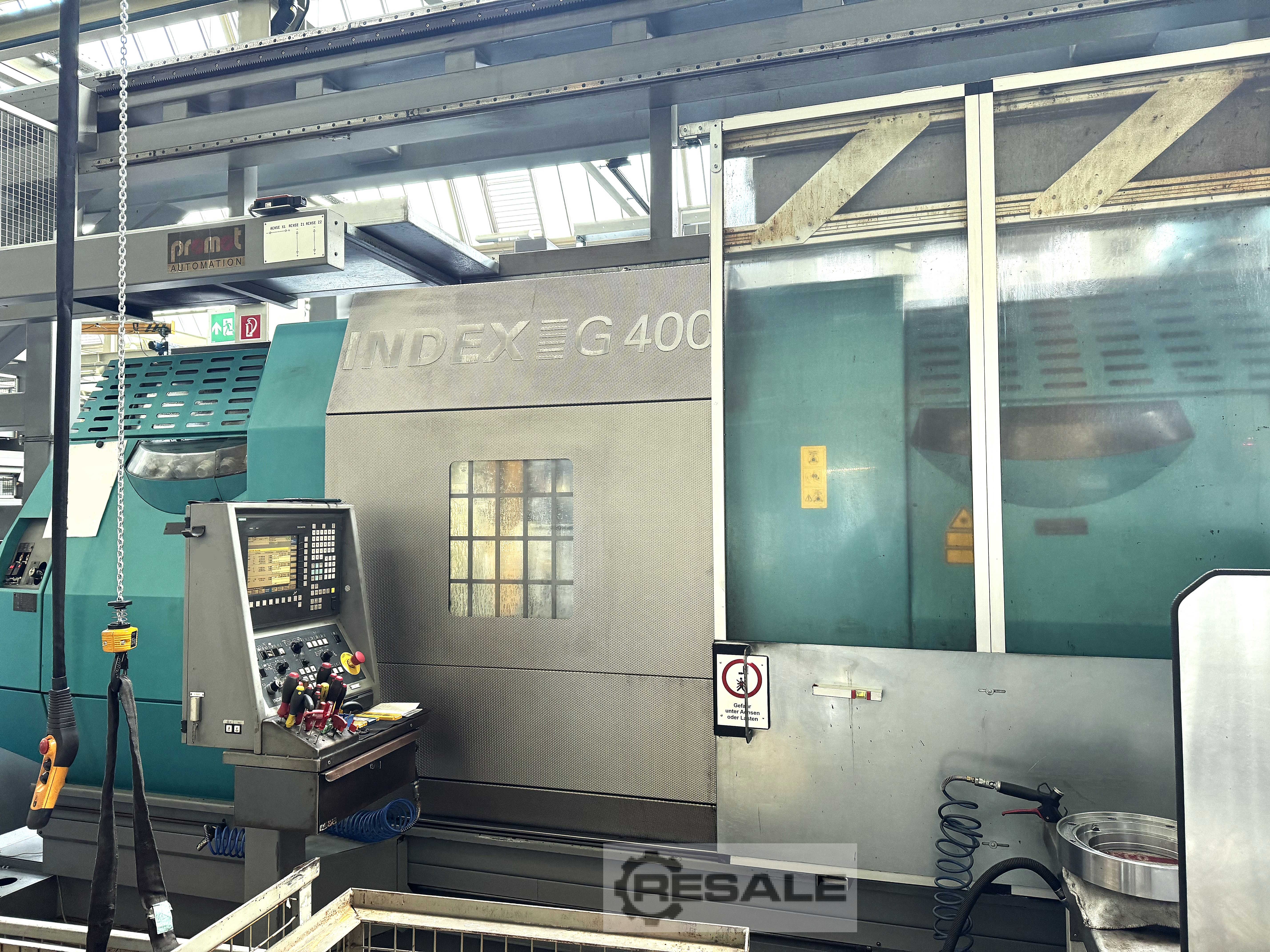

Universal CNC Drehmaschine INDEX G 400 RATIO Line

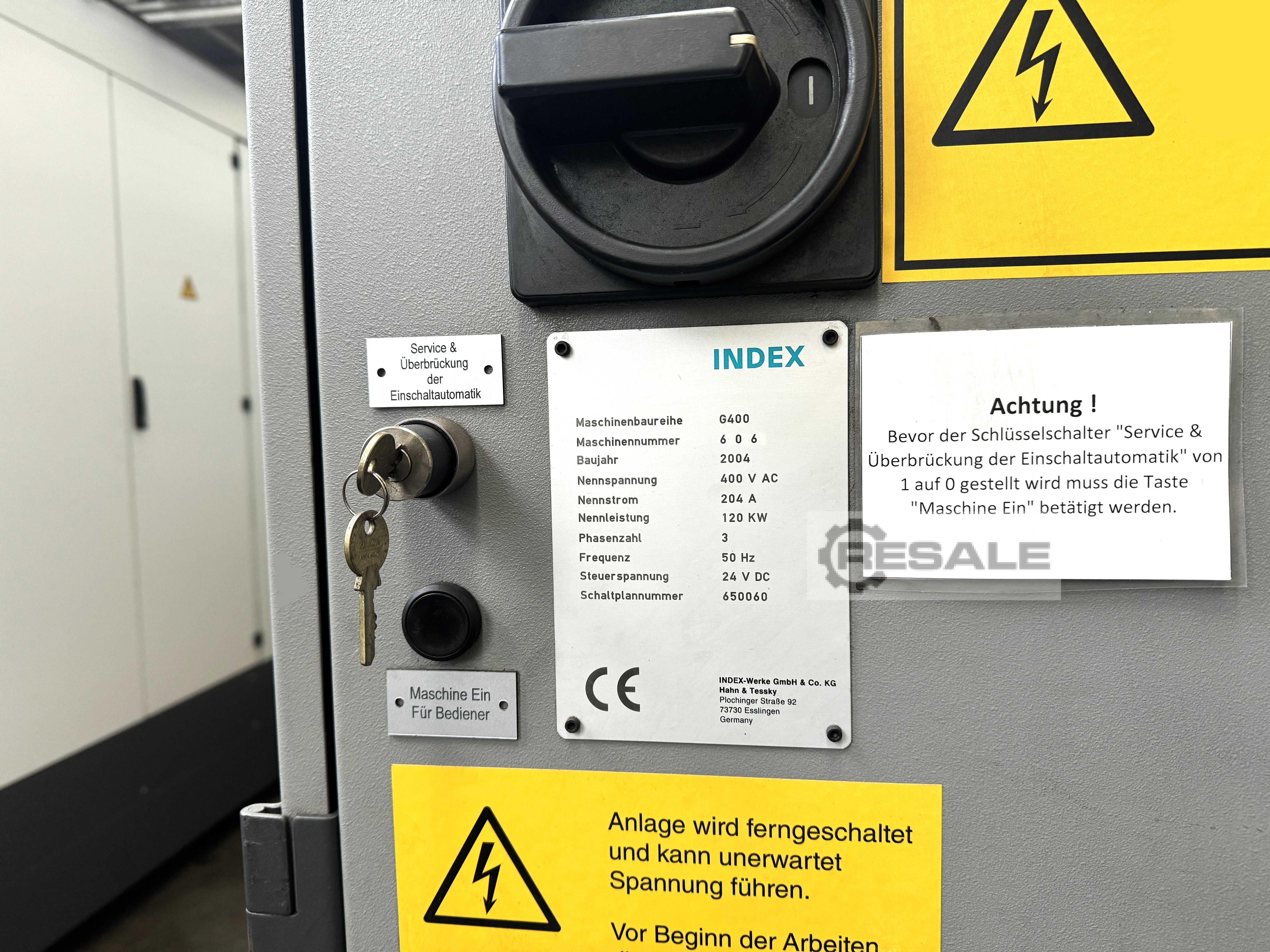

Hersteller [manufacturer]: INDEX
Typ [ type]: G 400
Steuerung [control unit]: Siemens C200-4D incl. Fräsen von Zylinderbahnen
Inkl. Handrad
Baujahr[construction year]: 10/2004

Drehlänge 1250
Hauptspindel D102 mit Einschwenkgetriebe 1700 Nm
Größe 11
Hohlspannzylinder 102
ARB-SPI AUSRICHT.UND SCHALTEINRICHTUNG

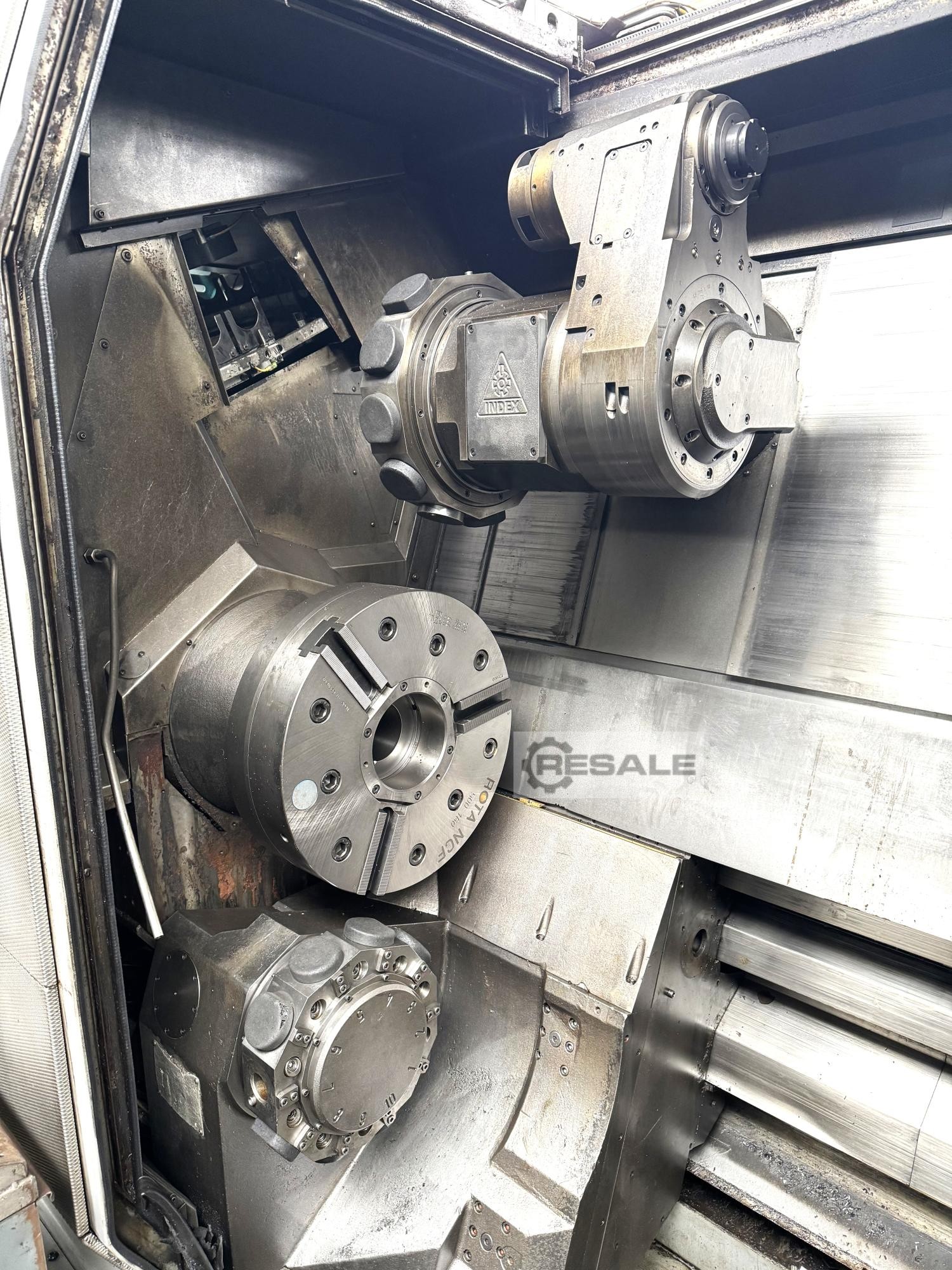

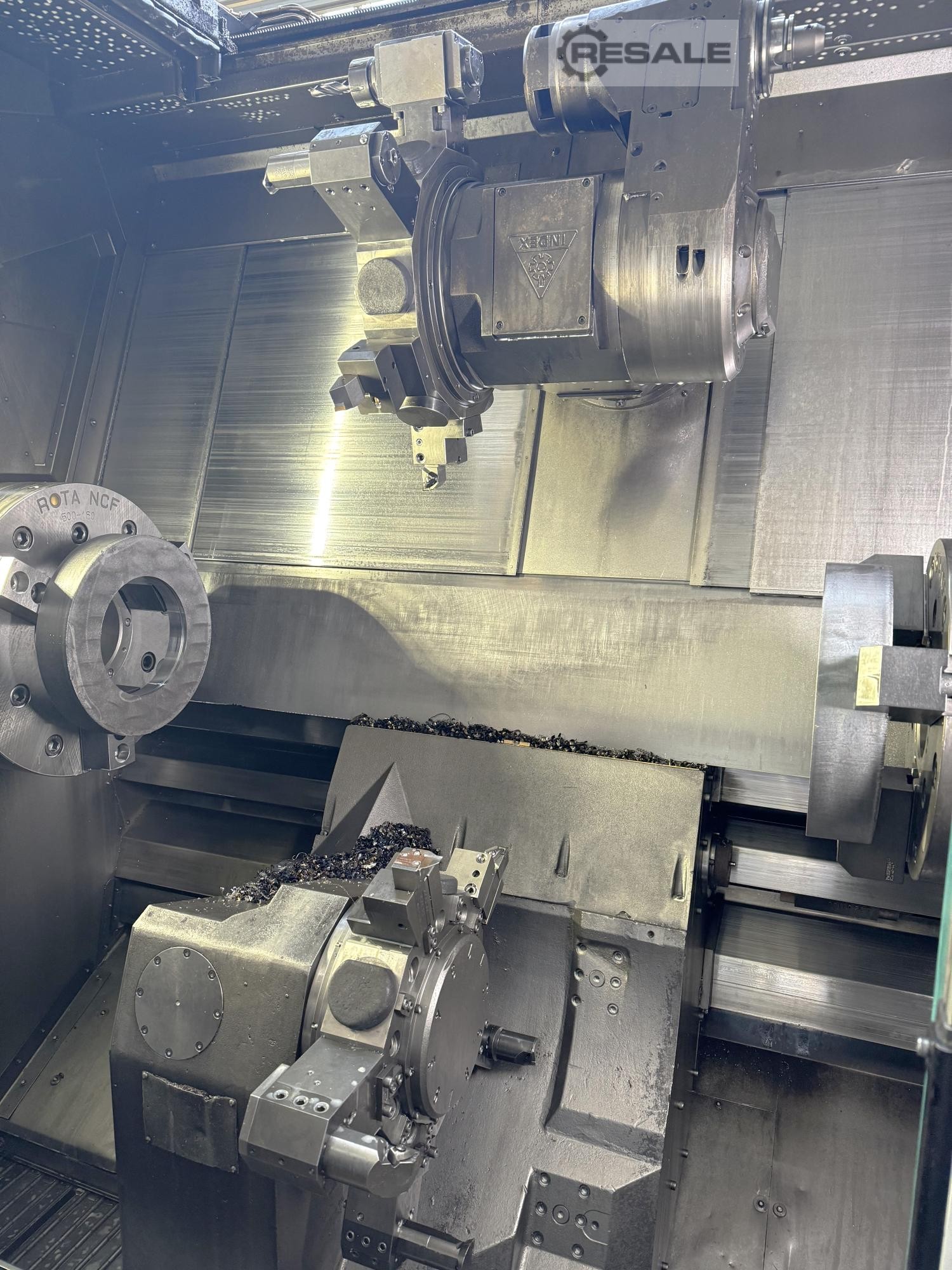

WERKZEUGTRAEGER 1 KOMPL. ACHSEN X,Y,Z,B mit Dreh/ Fräsbetrieb

Scheibenrevolver VDI40 10 Stationen
FRAESSPINDEL HSK A63
Werkzeugträger Achsen 2 XZ
Scheibenrevolver VDI40 10 Stationen
GEGENSPINDEL D102 DIREKTANTRIEB 1300Nm
Größe 11
Hohlspannzylinder 102
ARB-SPI AUSRICHT.UND SCHALTEINRICHTUNG
SCHEIBENMAGAZIN LINKS BEI EINSCHWENKGETRIEBE HSK63 mit 32 Werkzeugaufnahmen
SCHEIBENMAGAZIN RECHTS KOMPL. M.32 WERKZEUGAUFNAHMEN HSK 63A
Verfahrbereich [travel path]: X= 320mm Z=1250mm
Wegmesssystem X-Achse Glaßmast. (abs)
Vorschub
Scheibenrevolver mit 12 Stationen
Scheibenmagazin links und rechts mit je max. 32 Werkzeugaufnahmen
Y-Pinole hydrostatisch gelagert
Interner Kühlschmierstoffzufuhr IKZ
Vorschubkraft [feed force]: 14.000N
Spindeldrehzahl [spindle rotation speed]: 30-3000 U/min
Vorderlagerdurchmesser: 170mm
Spindeldurchlass: 102mm

Arbeitstisch [workbench]: L = 1800mm B=500mm
Spindel [spindle]: schwenkbar +-90˚
Vorschubgeschwindigkeit [feed speed]: 10-4000mm/min
Werkzeugaufnahme [tool holder]: HSK A63 Multifunktions-Einheit nach DIN69880-40x63

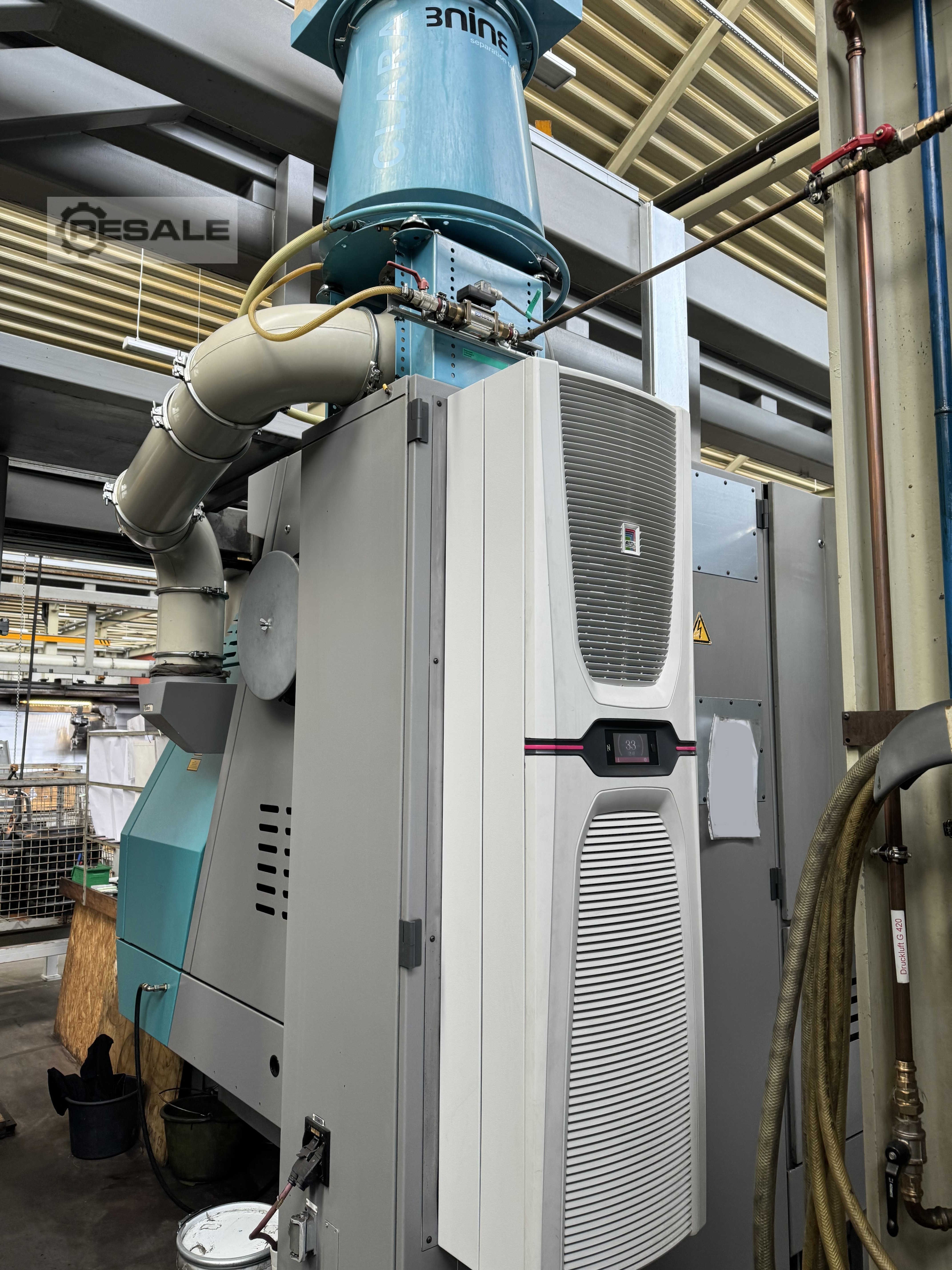

Spaenefoerderer Knoll / KSS-Tank und Pumpen (Baujahr 2020) mit Feinstreinigung
Technische Dokumentation/Unterlagen ausführlich vorhanden

Gewicht [weight]: 20.000kg
Abmessungen (LxBxH) ca.: 5500 x 3000 x 2500 mm

Maschine hat weitere wichtige Sonderausstattungen / Machine has further important special features
