Umlaufdurchmesser: max. 450 mm
Futterdurchmesser: 400
mm
Steuerung: Siemens 840D (Index)
Hauptspindel::
Max.
Drehzahl: 4.200 min/-1
Antriebsleistung - Hauptspindel: ( 35,5 /
56 ) kW
Max. Drehmoment: ( 340 / 550 ) Nm
C-Achse: 0,001
°
Werkzeugrevolver::
Anzahl der Werkzeugplätze: 2x 12
pos
angetriebene Stationen: 2x 12 pos
Werkzeugsystem: VDI 30
Max. Drehzahl der angetr. Werkzeuge: 6.000
U/min.
Antriebsleistung - angetr. Werkzeuge: 9,5 kW
Max.
Drehmoment: 40%: 19 Nm
Y - Achse: +/- 90 mm
B-Achse: +270° /
-90 °
Verfahrwege::
x-Achse: 730 mm
z-Achse: 340
mm
y-Achse: +/- 90 mm
b-Achse: +270° / -90
°
Vorschübe::
Eilgang: X: 40 / Z: 30
m/min
Palettenwechsler::
Anzahl der Paletten: 24
pos.
Palettengröße: 410 x 300 mm
max. Werkstückdurchmesser:
300 mm
max. Werkstückgewicht: incl. Pallet: 25
kg
Kettenbreite: 75 mm
Bandgeschwindigkeit: 7,5
m/min
Gesamtleistungsbedarf: 56 kW
Maschinengewicht ca.: 9,0
t
Raumbedarf ca.: 8,5 x 6,0 x 2,7 m
Dokumentation:
Späneförderer:
Kühlmitteleinrichtung: 5,3 bar
Hydraulikeinheit:
C-Achse: 0,001°
Dreibackenfutter:
Schunk Rota NCD 400-165
Y-Achse: +/- 90mm

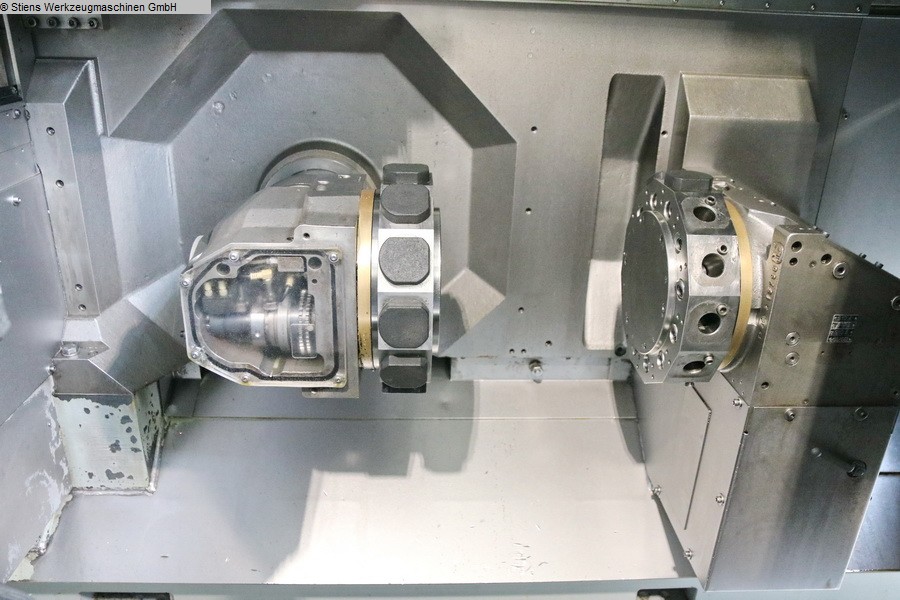

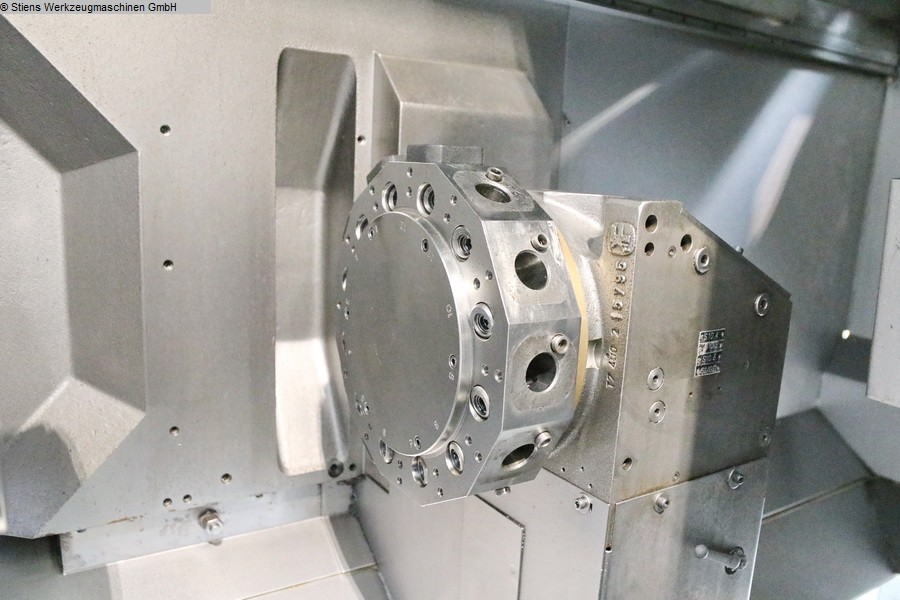

Werkzeugrevolver:
2x 12 pos.
Absauganlage: IFS - IFE 2000, 0,75 kW
Paletten:
24x
angetriebene Werkzeughalter: 39x
Werkzeughalter: 39x
CNC - Vertikaldrehmaschine
INDEX - V 300 Y/B
- inkl.
24 pos. Palettenumlaufsystem Schnaithmann
- inkl. Kugelrollspindel
als Ersatzteil
- inkl. 39x angetriebene Werkzeuge
- inkl.
39x Werkzeughalter
