IZAN MAKINA IZFORM IZ5 Profilieranlagen

Profilieranlage IZAN MAKINA IZFORM IZ5 wurde 2019 in der Türkei von İzan Makina – İmalat İnşaat İç ve Dış Ticaret Limited Şirketi gebaut. Diese Linie, die sich durch den Einsatz der modernsten auf dem Markt verfügbaren Technologie auszeichnet, ist für Rahmenkonstruktionen konzipiert. Ihre umfangreichen Bearbeitungsmöglichkeiten ermöglichen die präzise, vollautomatische Formung von kaltgeformten C- und U-Profilen verschiedener Abmessungen. Diese Elemente werden unter anderem in Trennwänden und Badmodulen eingesetzt. Die Walzprofilieranlage IZAN MAKINA IZFORM IZ5 wird mit einer umfangreichen Ausstattung angeboten, darunter eine fortschrittliche BIM-Software und eine Abwickelhaspel mit einer maximalen Kapazität von 3 Tonnen.

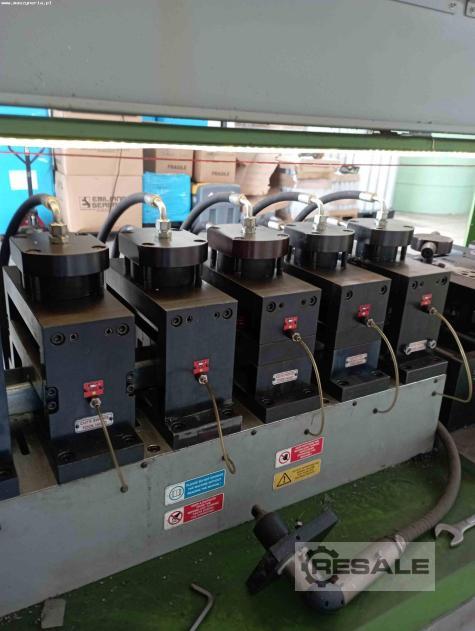

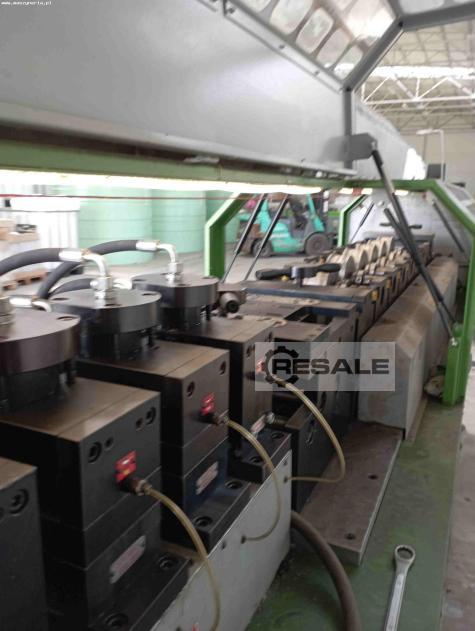

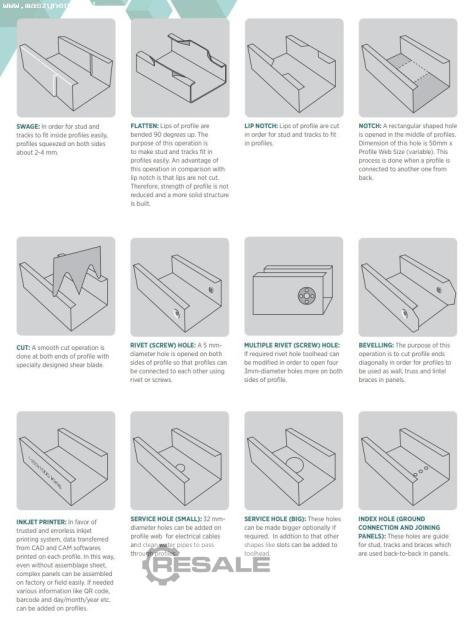

Die Rollformanlage IZAN MAKINA IZ5 ist derzeit für die Produktion von C75x1,2mm und C100x1,2mm Profilen konfiguriert. Der Produktionszyklus wird durch einen zuverlässigen Werkzeugkopf mit den folgenden Bearbeitungsmöglichkeiten durchgeführt:
– Nietloch
– Servicebohrung (Durchmesser 32 mm)
– Ausklinken
– Gesenkschmieden
– Abflachen
– Schneiden

Technische Daten der Profiliermaschine IZAN MAKINA IZFORM IZ5
- Profilgröße: 75/90/100/140/150 mm
- Profil-Typ: C, U
- maximale Banddicke: 2 mm
- minimale Banddicke: 0,5 mm
- Arbeitsgeschwindigkeit: 500 m/h
- Kapazität der Abwickelhaspel: 3000 kg
- Fassungsvermögen des Öltanks: 90 l
- installierte Leistung: 18 kW
- Umgebungstemperatur: -10°C/+40°C
- Stromversorgung: 3x 380-400 V; 50/60 Hz
- Abmessungen (L x B x H): 3800 x 850 x 1550 mm
- Gewicht der Maschine IZAN MAKINA: 2750 kg

Ausstattung der Profilieranlage IZFORM IZ5

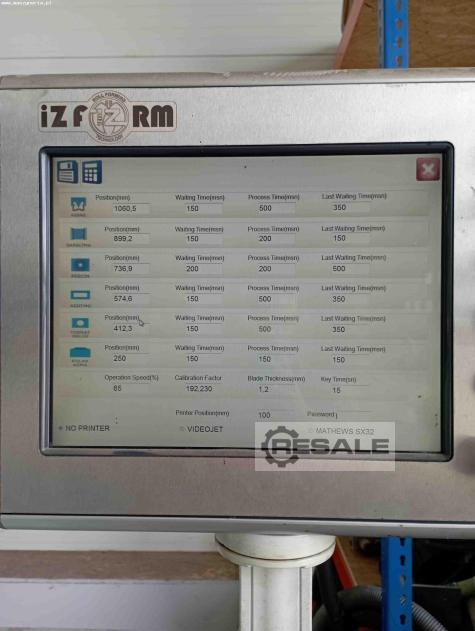

- Bedienpult mit Touchscreen und Betriebssystem Windows 7
- BIM (Building Information Modelling) Software: VERTEX BD FRAMER
- Fertigungssoftware: IZFORM OS
- Fähigkeit, Kordon auf Profilflansche zu formen
- Abwickelhaspel
- Tintenstrahldrucker
- elektronisch gesteuertes automatisches Schmiersystem für den Werkzeugkopf

(Die angegebenen technischen Parameter wurden der Website des Maschinenherstellers entnommen. Ihre Genauigkeit kann nicht garantiert werden und sie können daher leicht von der Realität abweichen.)
