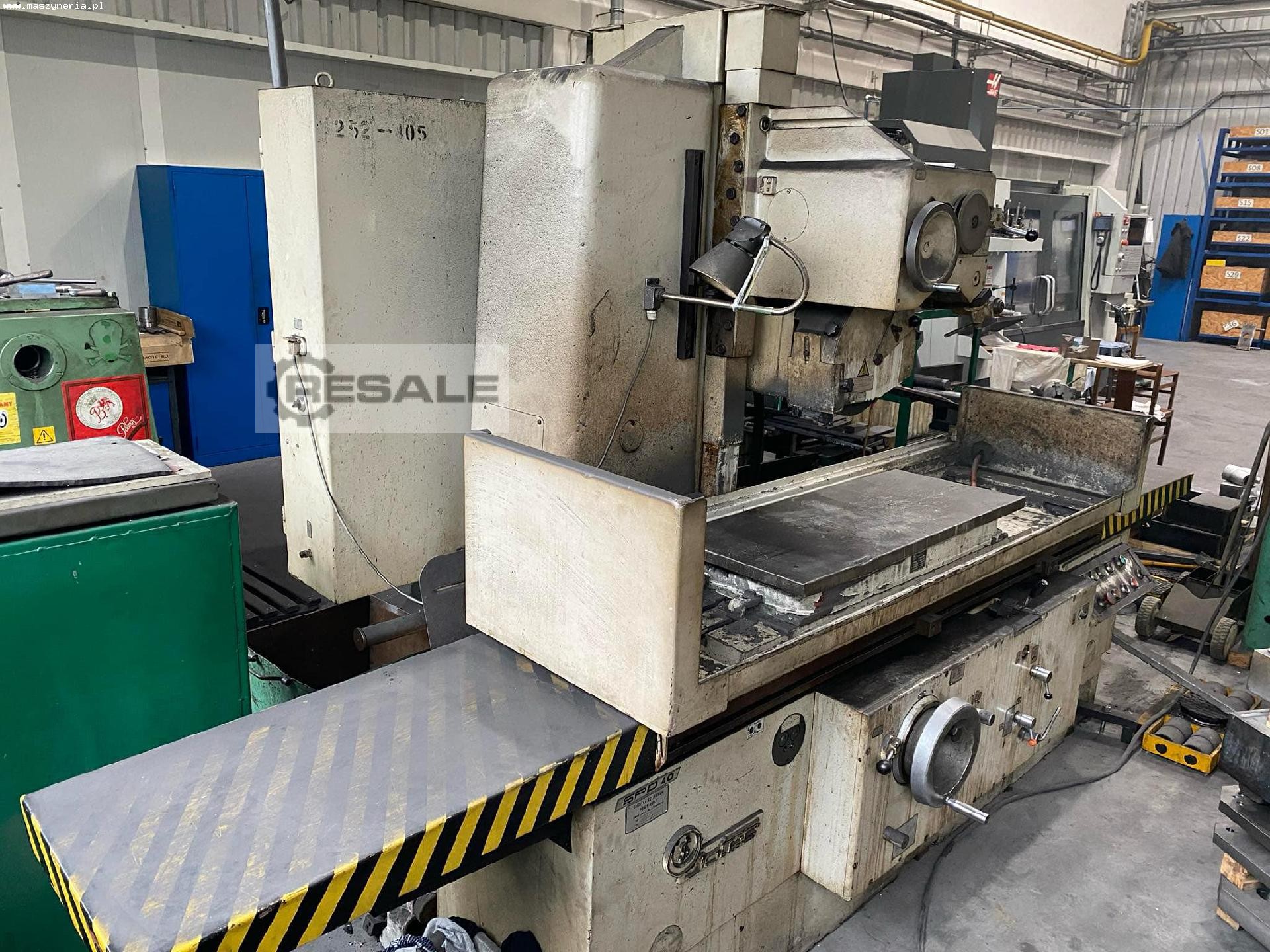

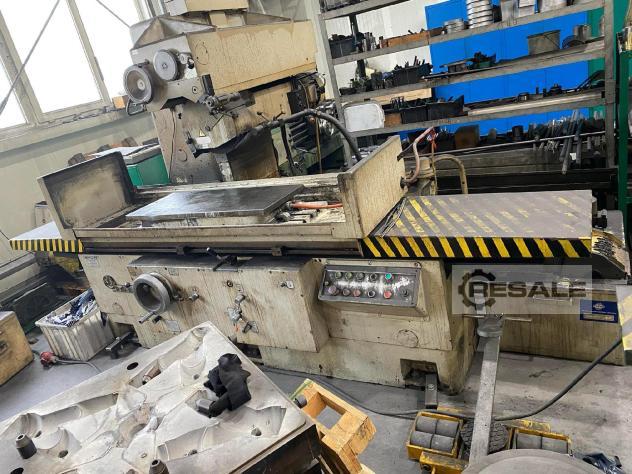

Flachschleifmaschine JOTES SPD 40 wurde 1988 in Polen von PONAR-JOTES
Łódź gebaut. Die Maschine wurde für das Präzisionsschleifen von
Werkstücken entwickelt und ist eine ausgezeichnete Wahl für
professionelle Produktionsanwendungen. Die auf einer großen
Magnetplatte platzierten Werkstücke werden mit Hilfe einer Spindel
mit Schleifscheibe geschliffen, die sich in Quer- und Vertikalrichtung
bewegt. Diese Lösung, kombiniert mit der Möglichkeit, die Höhe der
Schleifscheibe automatisch/manuell einzustellen, erhöht die
Genauigkeit und Präzision des Bearbeitungsprozesses erheblich. Die
Magnet-Flachschleifmaschine SPD 40 wiegt 4800 kg.
Technische Daten der Schleifmaschine JOTES SPD 40
- Abmessungen des Arbeitstisches (L x B): 1000 x 400 mm
- Vorschubgeschwindigkeit des Arbeitstisches: 2-30 m/min
- Mindesthub des Arbeitstisches: 200 mm
- Abmessungen der Schleifscheibe (Durchmesser x Breite x Bohrung): 350
x 63 x 127 mm
- Schleifscheibenhub-Einstellbereich: 3-30 mm
- manuelle Zustellung der Schleifscheibe pro 1 Scheibenumdrehung: 8
mm
- maximaler vertikaler Vorschub der Schleifscheibe (Y-Achse): 450
mm
- Maximale Querzustellung der Schleifscheibe (Z-Achse): 470 mm
- Vorschubgeschwindigkeit der Schleifscheibe: 0,5-4,5 m/min
- Rotationsgeschwindigkeit der Schleifscheibe: 26 m/s
- Durchmesser der Scheiben zur Aufnahme der Schleifscheibe: 197 mm
- Maximaler Abstand von der Spindelachse zur Oberfläche des
Arbeitstisches: 575 mm
- Mindestabstand von der Spindelachse bis zur Oberfläche des
Arbeitstisches: 125 mm
- Vorschubgenauigkeit in Querrichtung (Z-Achse): 0,002 mm
- maximale Schleiftiefe (automatischer Vorschub): 0,02 mm
- maximales Schleifaufmaß (automatische Vorschub): 0,36 mm
- Fassungsvermögen Öltank: 300 l
- Leistungsbedarf: 10 kVA
- Abmessungen (L x B x H): 3740 x 2080 x 2260 mm
- Gewicht der Maschine JOTES SPD 40: 4800 kg
(Die angegebenen technischen Parameter können leicht von der
Realität abweichen. Eine Überprüfung mit den tatsächlichen
Fähigkeiten der angebotenen Maschine ist erforderlich.)
