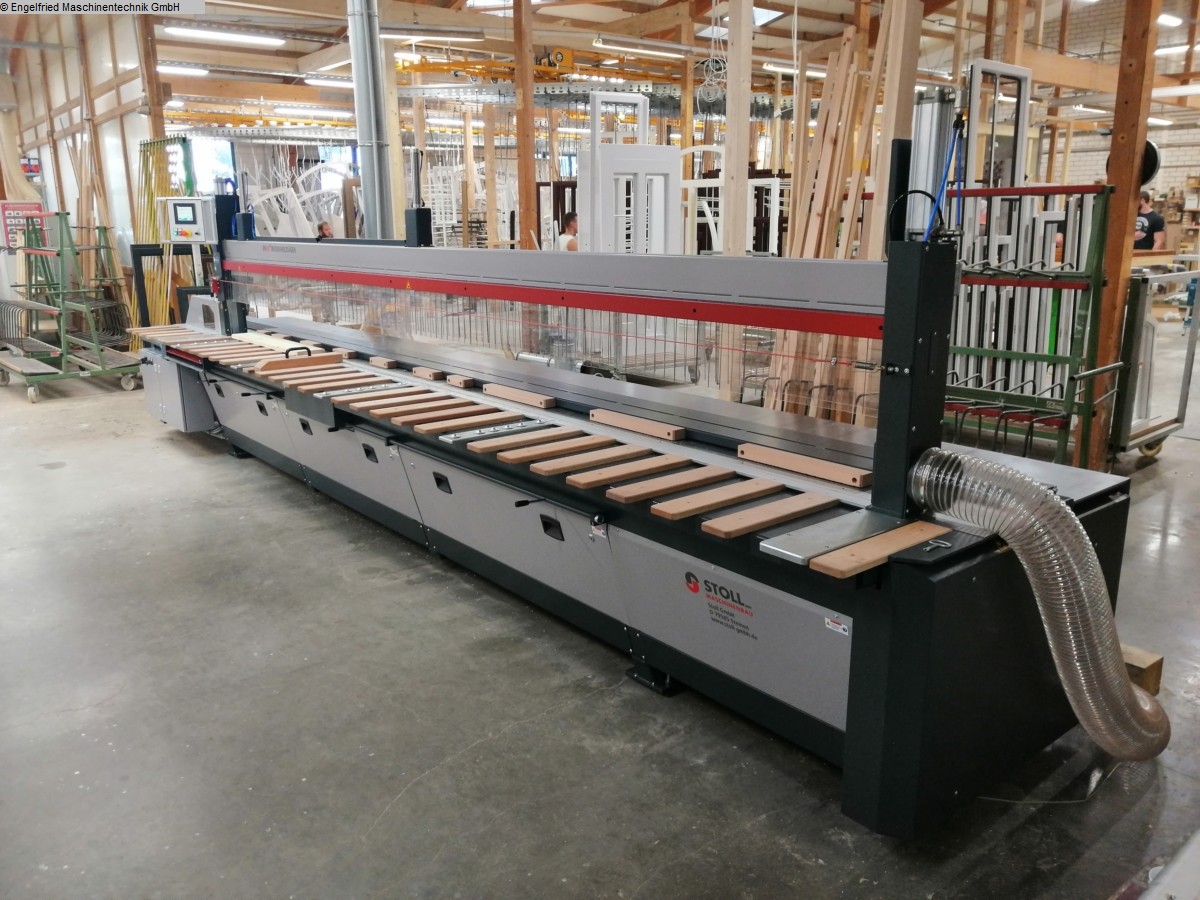

Jrimac RipCut Standard Längskreissäge

Schnitthöhe: 175 mm
Motorleistung: 15 kW
Schnittbreite: 620 mm
Schnittlänge: 5200 mm
Maße (Länge/Breite/Höhe): 7000 x 1470 x 850 mm
Jrimac RipCut Standard Automatische Längskreissäge
Schnittlänge: 5200 mm
Schnitthöhe: 175 mm
Schnittbreite: 620 mm (420mm - 2120mm)
-------------------------------------
Insbesondere beim Zuschnitt von Holz in Form von Brettern, Balken und Platten
stellt die RipCut STANDARD ein zuverlässiges und effizientes Tool dar.
Ebenso bewältigt sie mühelos andere Materialien wie beispielsweise
Sandwichplatten mit Kunststoff- oder Aluminiumbeschichtung, Aluminium,
Kunststoff- oder Verbundstoffplatten bei Längsschnittarbeiten.
Technische Herstellerbeschreibung:
- Schnittlänge 5200 mm (bei max. Sägehöhe)Nutzbreite 620 mm
- Hauptmotor 15 kW
- Halbautomatische stufenlose Sägeblatt-Höhenverstellung
- Elektronische Programmsteuerung SPS mit Touchscreen 10 Farbbildschirm im
Bedienpanel links am Schnittbeginn fest verbraut.
Sie bietet 3 verschiedene Funktionen:
1. Eingabe von einzelnen Breitenmaßen (Absolutmaße)
2. Speicherung von maximal 20 Tabellen mit je 10 Fixmaßen.
3. Programmierung für Streifenmaß-Zuschnitte von hinten nach vorne. Dabei
können 5 verschiedene Breitenmaße mit entsprechender Stückzahl programmiert werden.
Die Steuerung funktioniert bei Umgebungstemperaturen bis 0°C störungsfrei.
- Sägehöheneinstellung per Maßeingabe am Bedienpanel
- 4x Steckbare Metallauflagen mit 13 Kugelrollen
- Werkstückniederhalter links
ca. 3000mm ab Schnittbeginn. Innerhalb der Lamellen montiert. Heb- und
Senkbewegung elektropneumatisch gesteuert.
Der Nullschnitt während des Pressvorgangs ist gewährleistet.
- Motorleistung Sägemotor 15 kW / 400 V, 50 Hz.
- Mechanisches Fußpedal über die gesamte Schnittlänge an der Vorderseite der
Maschine angebaut. Stufenloser Vorschub des Sägewagens.(Bei Auswahl von diesem
Artikel, entfällt das standardmäßige, kleine, mobile Fußpedal.)
- Laser Richtstrahlgerät 40 m mit grünem Richtstrahl
inkl. Befestigung zur direkten Maschinenmontage am oberen Druckbalken.
Linienlänge 4 Meter, 24 Volt.
- Hartmetall-Kreissägeblatt für Massivholz
HW-KSB optimiert
Längsschnitt und Querschnitt
Abmessung 550 x 4,2/3,0 x 80 2NL13 TK 100
Zähne 66
Zahnform G3
- Spaltkeil zu Hartmetall-Kreissägeblatt Ø 550 mm
-------------------------------------
Preis der o.g. Maschine auf Anfrage!
-------------------------------------
Optionen mit Mehrpreisen:
- Automatische Schnittspaltabdeckung
Diese Abdeckung verhindert, dass schmale Streifen durch den Schnittspalt in den
Absaugkanal oder Spänefänger fallen. Dadurch werden Störungen und Beschädigungen
verhindert. Die Schnittspaltabdeckung kann bei Bedarf ausgeschaltet werden.
- Kunststoff-Tischauflagen
- Werkstückniederhalter über die gesamte Nutzlänge ca. 5000mm ab Schnittbeginn.
Innerhalb der Lamellen montiert. Heb- und Senkbewegung elektropneumatisch
gesteuert. Der Nullschnitt während des Pressvorgangs ist gewährleistet.
-------------------------------------
Allgemeine Technische Daten/Ausstattung:
Ihre Technischen Daten finden Sie in den nachfolgenden Positionen:
max. Schnitthöhe 175 mm mit Sägeblatt Ø 550
max. Schnittbreite 620 mm (420mm - 2120mm)
Schnittlänge 5200 mm
Sägemotor 15 kW
Drehzahl 2900 Upm
Sägeblatt Ø 550 mm
Sägeblattbohrung Ø 80 mm, 2 Nebenlöcher Ø 13 auf Teilkreis Ø 100
Vorschubgeschwindigkeit bis 70 m/min
Rücklauf unabhängig der Vorschubgeschwindigkeit 70 m/min
Absaugstutzen oben rechts Ø 160 mm
Absaugstutzen unten links Ø 160 mm
erforderliche Luftgeschwindigkeit 25-30 m/sek.
erforderliche Luftmenge ca. 3000 m3/h
Unterdruck mindestens u. Absaugkanal Pa 1130
Unterdruck mindestens o. Absaugkanal Pa 775
Druckluftanschluss 1/2, 6 bar
Druckluftverbrauch 60 Schnitt/h 46 L/min
Grundfarbe RAL 7036 Platingrau
Kontrastfarbe RAL 7016 Anthrazitgrau
Maschinengewicht je nach Ausführung ab ca. 2,5t
Anschlusswerte Sägemotor 11 kW 32 Ampere / 16 kW
Anschlusswerte Sägemotor 15 kW 40 Ampere / 20 kW
Sägevorschub Stufenlos, von 0 - 70 m/min
Maschinenausßenmaße Länge = Schnittlänge + 1800 mm
Breite = Schnittbreite + 850 mm
Höhe = 850 mm
-------------------------------------
(technische Angaben laut Hersteller - ohne Gewähr!)
