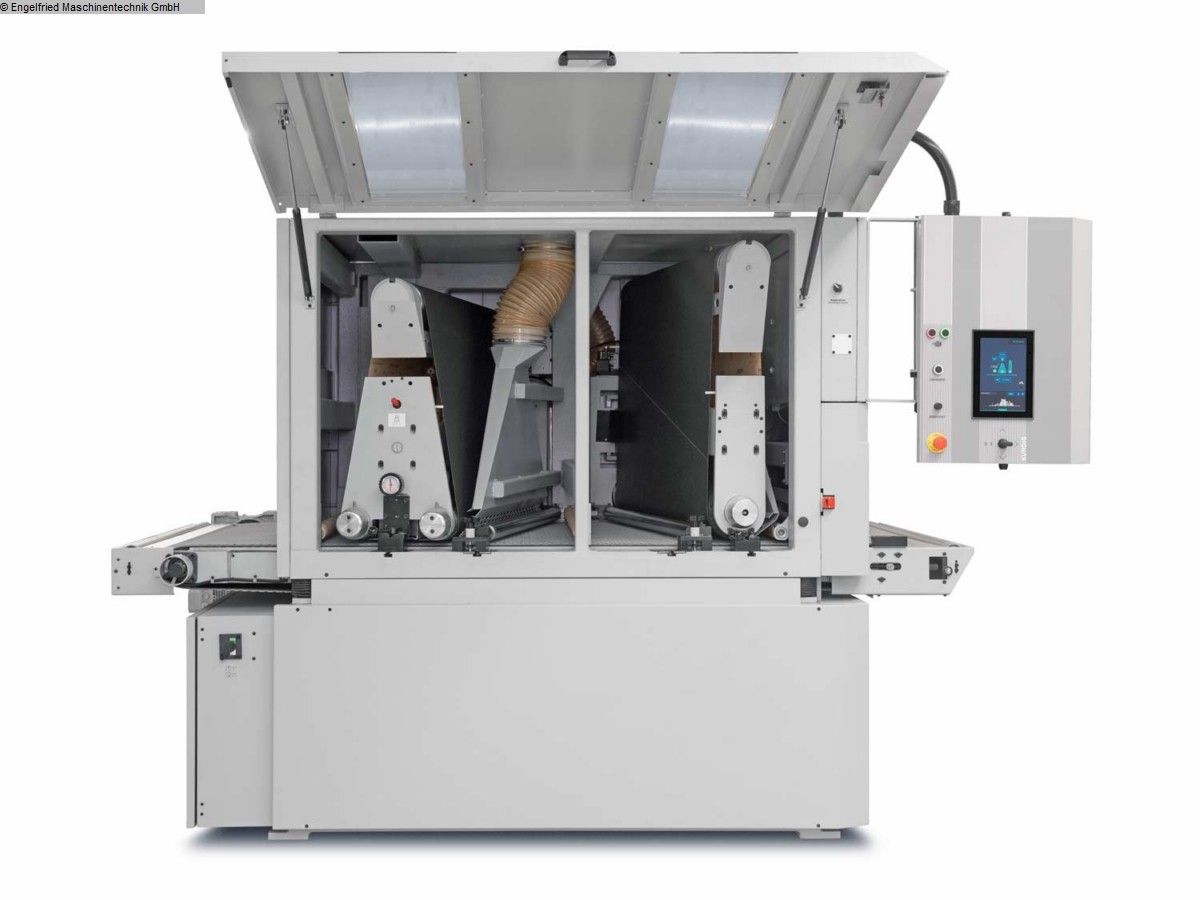

KÜNDIG echnic-2 1600 RdEd Breitbandschleifmaschine

Arbeitsbreite: 1600 mm
Anzahl der Schleifaggregate: 2 st.
Werkstückstärke max.: 200 mm
KÜNDIG Technic-2 1600 RdEd für die Fensterbearbeitung
Optional auch mit Vakuumvorrichtung für die Möbelbearbeitung
-----------------------------------------------------
Fenster Schleifen neu erfunden
Für den Fensterbau wird eine spezielle Ausführung angeboten, die Technic „Vmax“.
Sie ermöglicht mit zwei gegengleich stehenden Diagonalaggregaten einen
„diagonalen Kreuzschliff“. Dies sichert beim Schleifen von Fensterrahmen beste
Oberflächenqualität längs und quer zur Faser.
Rahmenweise Fertigung
Durch diesen zweimaligen „ziehenden“ Schnitt mit unterschiedlichen Angriffswinkeln
werden zuverlässig über 90% der Fasern abgeschnitten. Ein Zwischenschliff bei
Tauchimprägnierungen, Tunnelspritzanlagen oder zum Putzen der Querfriese kann
mit spürbar weniger Zeitaufwand erfolgen oder unter günstigen Umständen sogar
entfallen. In der Praxis ergibt sich daraus ein erhebliches Kosteneinsparpotenzial.
Die Kündig Technic-2 1600-RdEd ist mit einem Rollen-Diagonalaggregat und einem
Elektronikschuh-Diagonalaggregat die im Winkel von +10°/-10° zueinander
schrägstellbar sind, ausgerüstet. Ein weiterer Vorteil des aufwendigen
Schleifverfahrens ist offensichtlich: Mit dem Rahmen kann die gesamte
Maschinenbreite genutzt werden, da man ihn gerade einlaufen lassen kann.
Die Oberflächen weisen – unabhängig von der Holzrichtung – deutlich weniger
Schleifspuren auf, als bei herkömmlichen Schleifverfahren.
Technische Herstellerbeschreibung:
• Robuste, platzsparende 2-Breitband-Schleifmaschine für höchste Ansprüche
• Konstante Arbeitshöhe dank Oberteil-Verstellung
• Arbeitsbreite 1600 mm
• Durchlasshöhe max. 200 mm
• Schleifbandmass 1620 x 2000 mm
1. Einheit «Rd» Kontaktwalze
• ganze Schleifeinheit 10° schrägstellbar
• gerillter Gummi-Kontaktwalze Härte 80 Sh
• Kontaktwalzen-Niveau stufenlos höhenverstellbar per Touch-Screen
• motorisches Heben/Senken der Kontaktwalze gemäss Aggregatswahl
2. Einheit «Ped» Schleifkissen (Diagonal)
• ganze Schleifeinheit 10° schrägstellbar
• Elektronisches Segment-Schleifkissen schwenkbar, inkl. Aktivierung mittels
fotoelektrischen Sensors
• Hauptmotoren
1. Einheit: 18.5 kW (25 PS) / 400 V/50 Hz
2. Einheit: 15 kW (20 PS) / 400 V/50 Hz
• Werkstückvorschub
gewebeverstärkter Gummi-Transportteppich
gummierte Teppich-Antriebswalze
Motor: 2.2 kW (3 PS) / 400 V/50 Hz
Geschwindigkeit: stufenlos 3 -15 m/min
• Vakuumvorrichtung*
Auf Vorschubtisch
zusätzliche Lochung des Transportteppichs über 200mm
Vakuumgenerator: 2.2 kW (3 PS) / 400 V/50 Hz
*(Nur in «RdPed» Brilliant-Ausführung enthalten)
• Druckelemente
Einlauf: parallel federnde, geschliffene Stahldruckrolle Durchmesser 50 mm
Vor Einheit «Rd»: Einlauf-Druckbalken* (pneumatisch abhebbar)
Nach Einheit «Rd»: schwenkbare, nicht gefederte Stahldruckrolle Durchmesser 50 mm
Mitte: gummierte Druckrolle ? 50 mm
Vor Einheit «Ped»: schwenkbare, nicht gefederte Stahldruckrolle Durchmesser 50 mm
Auslauf: gummierte Druckrolle Durchmesser 50 mm
*Optional
-----------------------------------------------------
• Grundausstattung
Motorische, feinregulierbare Höhenverstellung mit digitaler Anzeige
Bandspannung, -steuerung und -oszillation pneumatisch, Pressluftverbrauch
d. 4 l/min.
Die Bandspannung ist pro Einheit einstellbar
Optimale Sicherheit dank automatischem Sofortstopp mit Scheibenbremse bei
Bandriss etc.
Ganze Elektroanlage mit Schützensteuerung, automatischer Stern-Dreieck-Anlauf
des Hauptmotors, Motorschutz und Ampèremeter zur Überwachung der Spanabnahme
Dickeneinstellautomatik über die ganze Arbeitsbreite
Werkstücküberdickensicherung mit Vorschub-Sofortstopp und Abhebeautomatik
Elektronische Kompensation der Schleifbandkorngrösse
Stufenlose Regulierung der Spanabnahme
Elektronische Vorschubregelung am Bedientableau, stufenlos 3 - 15 m/min.
SPS-Steuerung/Programmierung mit Touch-Screen (Color) und TEACH-IN-Abspeicherung
(auf Knopfdruck gemäss Schleifresultat, d. h. kein Eintippen erforderlich)
Pneumatische Teppichlauf-Steuerung
Werkstückauflage mit Rolle am Ein- und Auslauf
ENORMATIC: Vollautomatisierte Schnelleinstellung und Vorschubauslösung
eco*-Energiesparmodus
Fehlerdiagnose
Auftrags- und Betriebsstundenzähler, Quadratmeterzählung und Visualisierung
der Bandabnutzung
Hochwertiges, schwenkbares Plexiglas-Bedienfeld mit LAN und USB Anschluss
12’’ Touch-Screen mit Industry 4.0 Steuerung
Vorbereitung für Klappensteuerung der Absaugung pro Aggregat
-----------------------------------------------------
Preis der o.g. Maschine auf Anfrage!
-----------------------------------------------------
(technische Angaben laut Hersteller - ohne Gewähr!)
