X-Achse: 620mm, y-Achse: 520mm, z-Achse: 460mm, B-Achse: -50° bis
+110°, C-Achse kleinste Inkrementierung: 0,001°, Abstand Spindelnase
zu Tischoberfläche B/C-Achsen: 140-600mm, B/C-Achsen

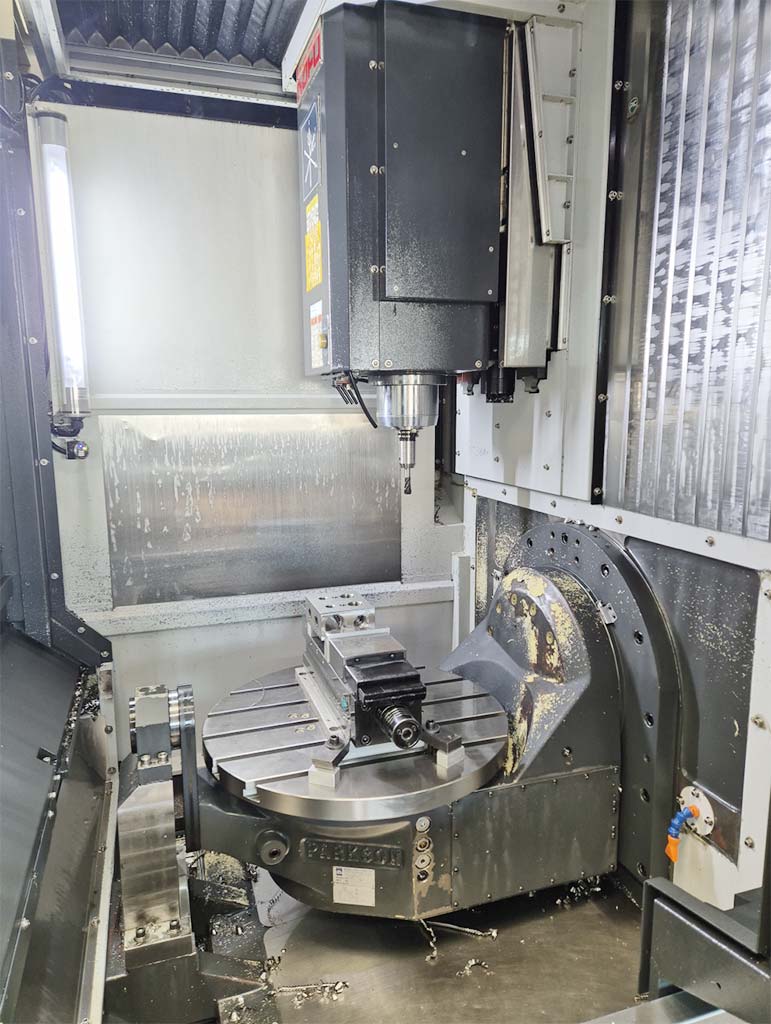

Rundtischdurchmesser: 650mm, Zentrierbohrung: Ø55H7x12, T-Nuten
Anzahl/ Breite/ Teilung): 5x18x100, max. Werkstückabmessung:
Ø520x330mm, max. Tischbelastung (90°/ horizontal): 200/300kg, max.
Spindeldrehzahl (Standard) Direktantrieb: 12.000/min,
Lagerinnendurchmesser der Spindel: 70mm, Eilgang X/Y/Z: 36m/min,
Arbeitsvorschub: 1-10m/min, Eilgang B/C-Achse: 25/min,
Werkzeugaufnahme: MAS BT-40, Anzahl Werkzeugplätze: 40, max.
Werkzeuglänge: 250mm, max. Werkzeuggewicht: 7kg, Druckluftbedarf:
0,6MPa/ 500l/min, Fassungsvermögen Kühlmitteltank: 420l,
Anschlussleistung: 45kVA, Steuerung: Heidenhain iTNC 640 HSCI, Länge:
2325mm, Breite: 4210mm, Höhe: 3108mm, Gewicht: 9,5t,

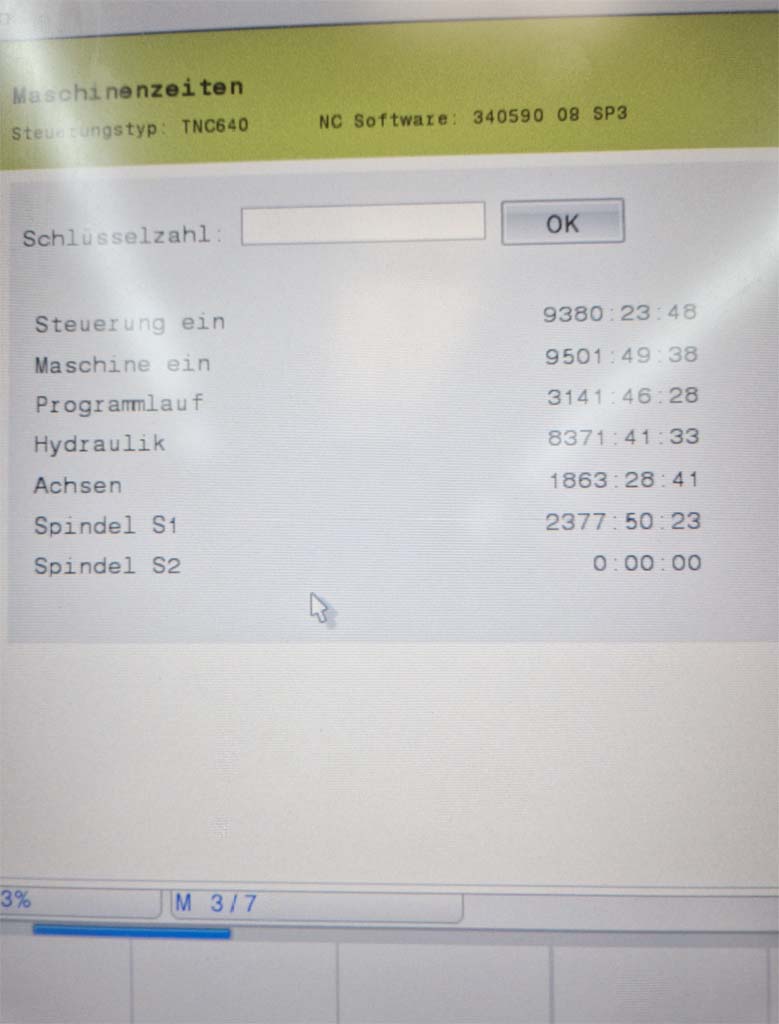

Betriebsstundestand Steuerung ein: 9380h, Maschine ein: 9501h,
Programmlauf: 3141h, Hydraulik: 8371h, Achsen: 1863h, Spindel S1:
2377h. Ausstattung: Rollenführungen in allen 3 Linearachsen
(Taiwan-Fabrikat), Spindelkühler, Hydraulikeinheit,
Zentralschmieranlage, Ölabscheider, Wasserpistole, Luftpistole,
Vollverkleidung, Maschinenleuchte und Warnleuchte, M30
Maschinenabschaltung, Klimaanlage für Schaltschrank, Späneförderer
(Kratzerband-Ausführung), Spänekübel, Spülvorrichtung für den
Arbeitsraum, Reitstockstütze für Rundtisch, Rollenführungen in
allen 3 Linearachsen, CE-konforme Ausführung, IKZ (Kühlmittel durch
die Spindel), Linearmaßstäbe X/Y/Z Heidenhain, Werkstückmesstaster,
Transformator, Ölnebelabsaugung, Kollisionsschutz-Software,
Thermokompensation der Spindel, mit Dokumentation. Eine Besichtigung
vor Ort ist möglich.
