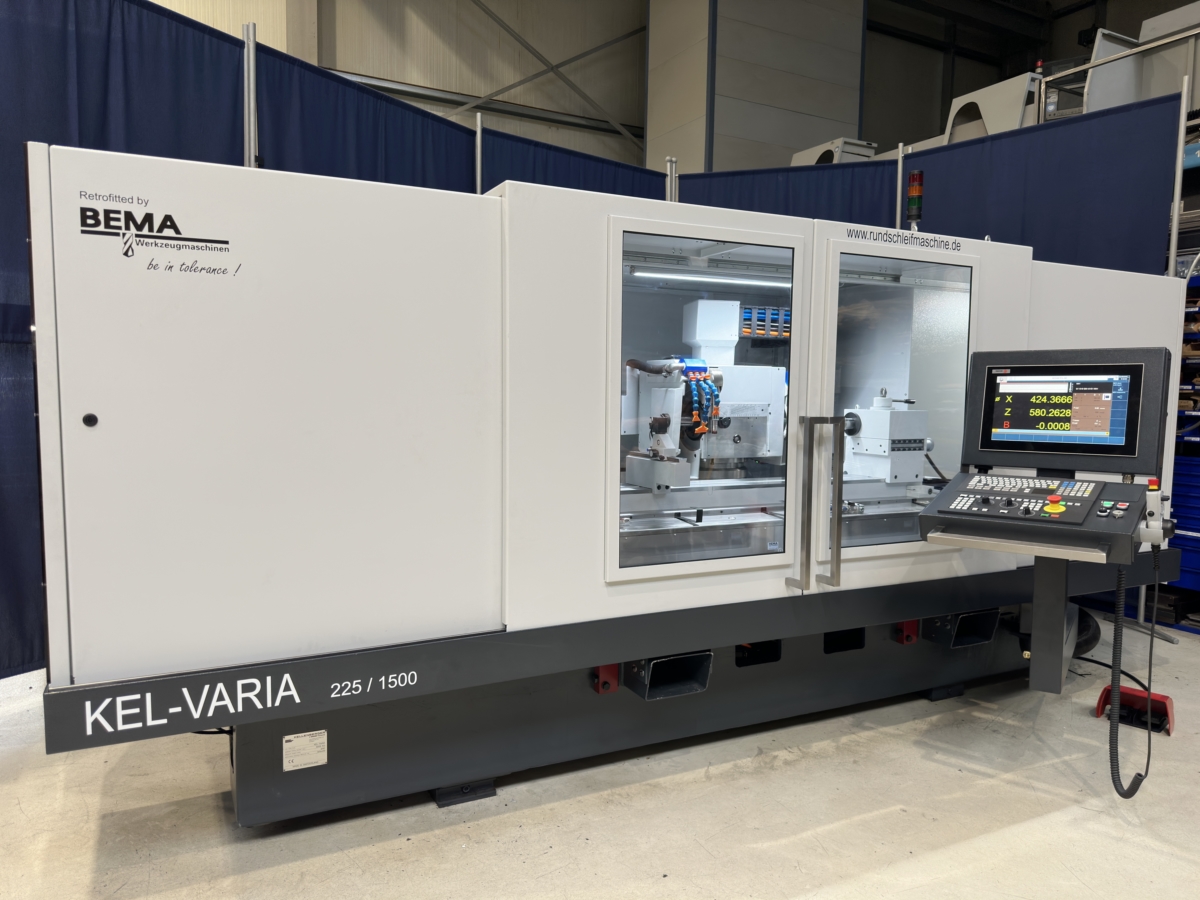

KELLENBERGER Kel-Varia UR225-1500 1-2-6-7 Rundschleifmaschine - Universal

Schleifdurchmesser: 450 mm
Schleiflänge: 1500 mm
Spitzenhöhe: 225 mm
Steuerung:
Gesamtleistungsbedarf: kW
Maschinengewicht ca.: t
Raumbedarf ca.: m
AUSSTATTUNG
-T1 500mm Schleifscheibendurchmesser
-T2 400mm Schleifscheibendurchmesser
-T6 Innenschleifvorrichtung
-T7 Innenschleifvorrichtung
-Spindelmotor wsssergekühlt 9,8KW
-Marposs Werkzeugvermessung
-Aktive Längspositionierung
-Kel-Set
-GAP an T1 und T2 von ELASO berührungslos integriert in die
Steuerungsoberfläche
-GAP an T3/T4 über Fluid Sensor
-Halbautomatisches Wuchten von ELASO integriert in die Steuerungsoberfläche
für T1/T2
-Reitstock hydraulisch mit Feinverstellung +/150 my
-Abrichtgerät am Untertisch werkstückspindelseitig
-Abrichtgerät am Untertisch reitstockseitig
-Abrichtgerät auf dem Obertisch
-Neue service- und bedienerfreundliche Umhausung
SONDERAUSSTATTUNG:
Werkstückspindelstock mit Direktantrieb
*dringend empfohlen zum Unrundschleifen
*Werkstückgewicht fliegend max. 75kg
*Werkstückgewicht zwischen Spitzen 150kg
*wassergekühlt
*MK5 kombiniert mit Kurzkegelaufnahme DIN 55026
*Orientierter Spindelhalt
*festes Unterteil
B-Achse mit Direktantrieb Spitzenhöhe 225mm
*extrem verwindungssteif
*hochgenau in der Positionierung
*Auflösung 0,000001341°
*wassergekühlt
MECHANISCHE ÜBERHOLUNG:
-komplette Maschine nach Kellenberger Messprotokoll überholt
-Neulackierung
Hydraulikaggregat neu:
-bessere Temperierung (Ölkühler)
-Energieeinsparend: Nur eine Pumpe. Auch diese nicht im Dauerlauf!
-Drucküberwachung
-Überwachung des Wasseranteils im Hydrostatiköl.
(Beschädigungen der Faltenbälge werden vorzeitig erkannt)
Hydrostatischer Gewindetrieb in x
-verschleißfrei, da im Betrieb keine Berührung stattfindet
-keine Genauigkeitsverluste, auch in langem Betrieb unter Volllast bei
maximaler
Geschwindigkeit
-reibungsfrei bei geringen Geschwindigkeiten
-keinerlei Umkehrsprung der Reibkraft bei Drehrichtungswechsel
-überträgt geringste Drehbewegungen
-auch bei geringen Geschwindigkeiten kein Stick-Slip-Effekt
-keine Schwankungen des Reibmoments durch den Kugelumlauf
-höhere Axialsteife wie Kugelgewindetriebe
-vielfach bessere Dämpfung, dadurch bessere Werkstückoberfläche und
Werkzeugstandzeit
-keine Schwingungen durch den Kugelumlauf
-auch für hohe Geschwindigkeiten und Beschleunigungen geeignet
-günstige Alternative zum Linearmotor mit höherer Genauigkeit, vielfach
geringerer
Erwärmung.
-vielfach geringere Verlustleistung und hieraus keine Probleme mit Spänen am
Permanentmagneten
-vielfach geringere Kühlleistung als Linearmotoren
Elektrische Überholung:
-Neue moderne CNC-RUNDSCHLEIFMASCHINEN-
Steuerung mit BEMA Runschleifoberfläche
-Neu aufgebauter Schaltschrank
-Neue Antriebstechnik
-Austausch sämtlicher elektrischer Leitungen
Berus Druckschalter etc.
-Neue Absolut-Glasmaßstäbe in x- und z
-Neuer Absolut Drehgeber (Bei-B-Achse)
Steuerung:
Die Schleifsoftware besteht aus einer Basis-Lizenz
und diversen Optionen die je
nach Ausrüstung der Maschine möglich sind.
Software Basis:
- Aussen-, und Innenpendelschleifen
- Aussen-, und Inneneinstechschleifen
- Aussen-, und Innenplanpendelschleifen
- Aussen-, und Innenplaneinstechschleifen
- Aussen-, und Innenkegelpendelschleifen
- Aussen-, und Innenradiusschleifen,
Radius auf Scheibe abgerichtet
- Halb-Automatisches Pendelschleifen
- Werkstück Nullen
- Schleifscheiben Nullen
- Vermessen der Abrichtdiamanten
- 2 Formdiamanten
- 1 Formdiamant oder Abrichtrolle
(Abrichtrolle nötig)
- Formrolle (Abrichtrolle nötig)
- 3 Flachabrichter
- Korrekturen
- Z-Positionsmessung (Taster nötig)
- GAP Antasten
OPTIONEN im Preis enthalten:
Software Profil Einstechschleifen:
- Aussen-, und Innenprofileinstechschleifen mit Profilscheibe
Software Profilschleifen:
- Aussen-, und Innenprofilschleifen mit
Gerader Scheibe
Software Gewindeschleifen:
- Ein-, und Mehrgängige Aussen-, und Innengewinde.
Schleifen mit Gewinde auf der Scheibe abgerichtet.
Abrichten von Ein-, und Mehrrillen Scheibe.
Flankenwinkel frei wählbar.
Software Trapez-Gewindeschleifen:
- Zusätzliches Abrichten von Trapezgewinden möglich
Software Unrundschleifen:
Voraussetzung für das Unrundschleifen ist eine
Ausrüstung der Werkstückachse
mit einem Hochauflösenden Drehgeber, damit die Achse
als C-Achse betrieben
werden kann.
Das Unrund-Profil kann auf der Steuerung gezeichnet
werden, oder als DXF Datei importiert werden.
