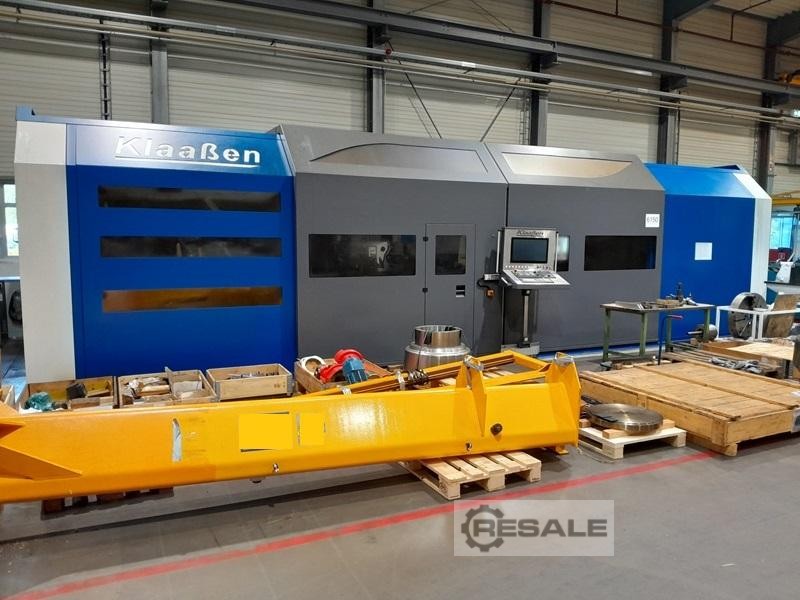

Dreh-Bearbeitungszentrum Klaaßen SDM15-5,
Die von uns angebotene Spitzendrehmaschine verfügt in der
Basiskonfiguration über folgende
technische Parameter:
▪ SDM 4-5 CNC 4-Bahnenbett-Präzisionsdrehmaschine -
Z-Verfahrweg (Schlitten längs)= 5.000 mm (6.000 mit TAE3)
X-Verfahrweg (Planschieber quer)= 1.000 mm
Y-Achse (Vertikalbewegung)= 350 mm
Maximaler Werkstück-Ø = 1.500 mm
Umlaufdurchmesser über Planschieber = 1.500 mm -
Spitzenweite = 4.500 mm (5.500 mit TAE3)
▪ CNC-Maschine ausgeführt als 4-Bahnen-Spitzendrehbank bei voller
Überfahrbarkeit der
Lünetten und Aufbauten - - -
Kreuzschlitten und Planschieber schränken den Durchmesserbereich
durch seitliche
Anordnung am Drehmaschinenbett nicht ein. Dadurch keine einhergehende
Durchmessereinschränkung über dem Planschieber/Werkzeugträger.
Kreuzschlitteneinheit kann mit Planschieberaufbau vollständig an den
Lünetten, HSSL
und Reitstock vorbei fahren. Dies reduziert die anfallenden
Rüstarbeiten erheblich.
Alle CNC-Linearachsen sind großzügig dimensioniert, zur möglichen
Aufnahme höchster
Schnitt- und Prozesskräfte und für eine lange Lebensdauer.

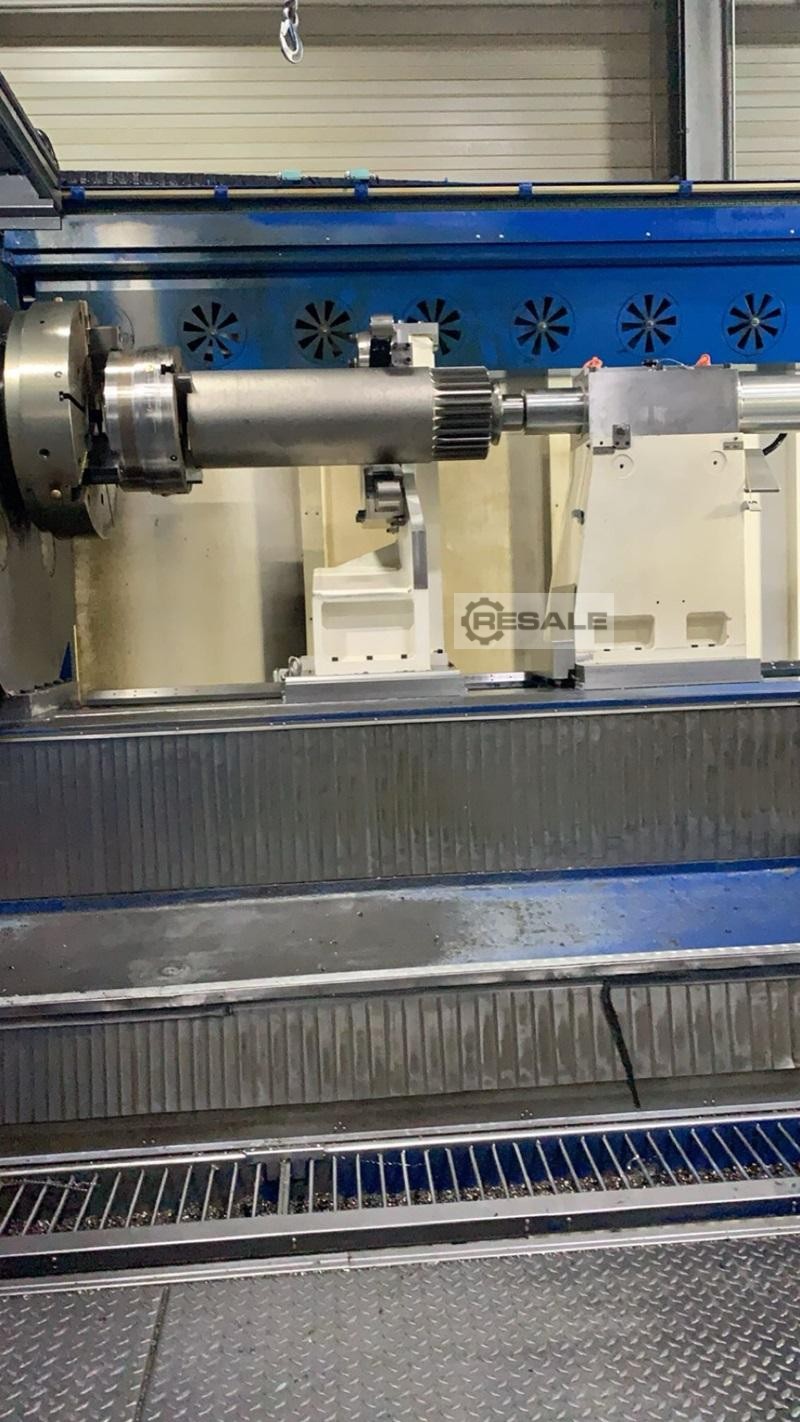

▪ Drehmaschinenbett als hochsteife, stark verrippte Gusskonstruktion
mit doppelter
prismatischer Führung der Lünetten und Aufbauten - - -
Drehmaschinenbett mit sehr steilem, dachförmigem Aufbau für
optimalen seitlichen
Späne- und KSS-Abtransport
Beidseitiger Späneförderer zum Maschinenbett
Späneförderer in gefluteter Ausführung
▪ Kreuzschieber und Planschiebereinheit als massive
Gusskonstruktionen

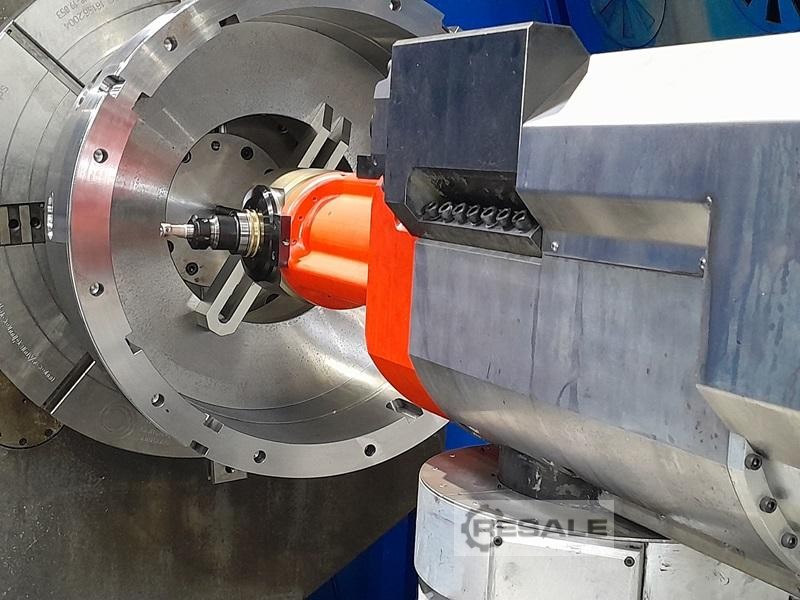

▪ Spielfreie und genaue Positionierung der Hauptspindel im
Fräsbetrieb -
Leistungsstarker Hauptantrieb mit Master-Slave-Antriebsverbund
bestehend aus 2 x 31 kW Antriebsleistung ( 62 kW S1-Betrieb) - - -
Dauerhaft spielfreie Positionierung der Hauptspindel durch elektrisch
verspannten
Master-Slave-Verbund
Volle C-Achsfunktionalität und Interpolationsfähigkeit zur
X/Y/Z-Achse
mit hochauflösendem Direktmesssystem auf der Hauptspindel für
höchste
Positioniergenauigkeit (Hohlwellengeber)
▪ Großdimensionierte Hauptspindellagerung -
Hauptspindellagerdurchmesser von Nenn-Ø 395mm -
Höchste Steifigkeitswerte und Tragzahlen der Hauptspindellagerung.
Optimale
Voraussetzungen für eine exakte Positionierung und Lagehaltung,
insbesondere beim
Drehfräsen und Fräsen.
Dauerhaft spielfrei durch vorgespannte Lagerpakete
Ölumlaufschmierung für optimalen Wärmeabtransport

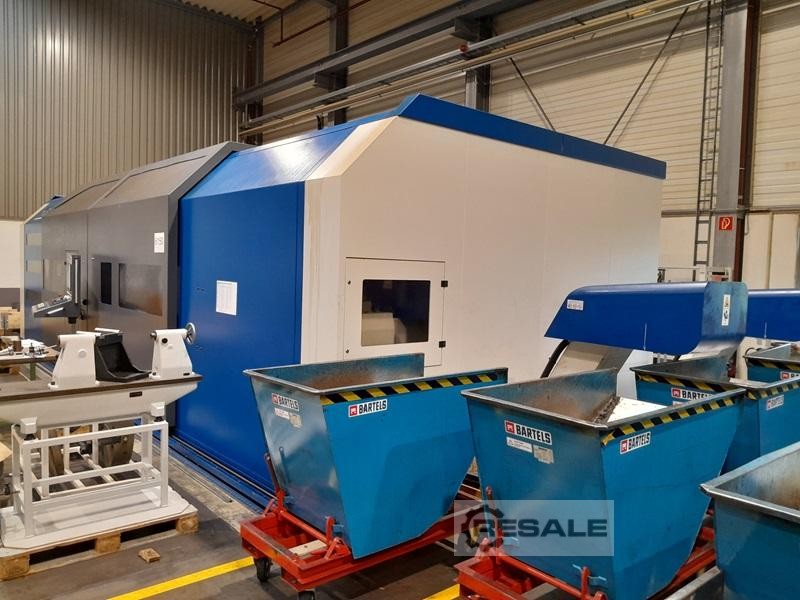

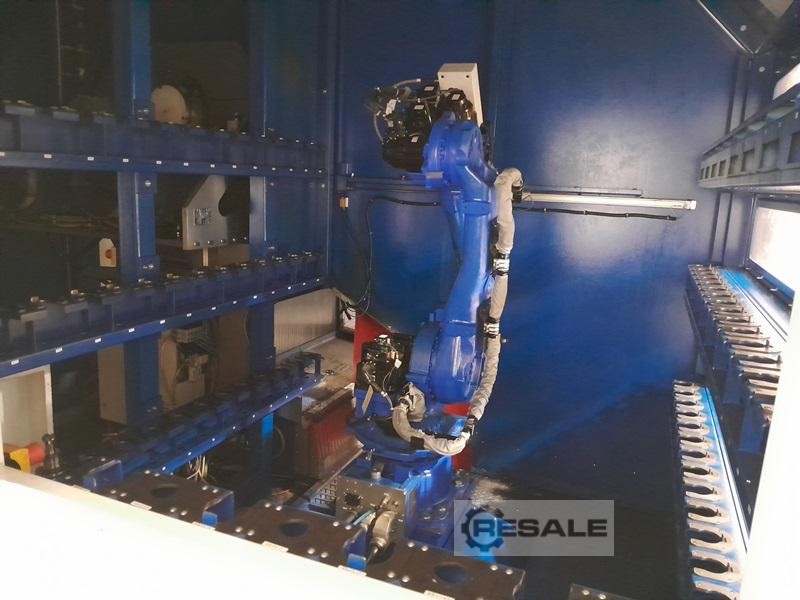

▪ Volleinhausung des Arbeitsbereiches der Maschine -
inkl. vollintegrierter Absaugung -
inkl. aufsteckbarer Schutzwand am Kreuzschlitten und zusätzlichem
Prozesseingriffsfenster bei Bearbeitungsaufgaben, bei denen eine
bessere
Prozessbeobachtung notwendig ist – z.B. bei Wickelspänen oder
Nacharbeiten von
Bauteilen
▪ Umfangreiche Kühlwasseraufbereitung für lange
Emulsionsstandzeiten und optimale KSS
Eigenschaften

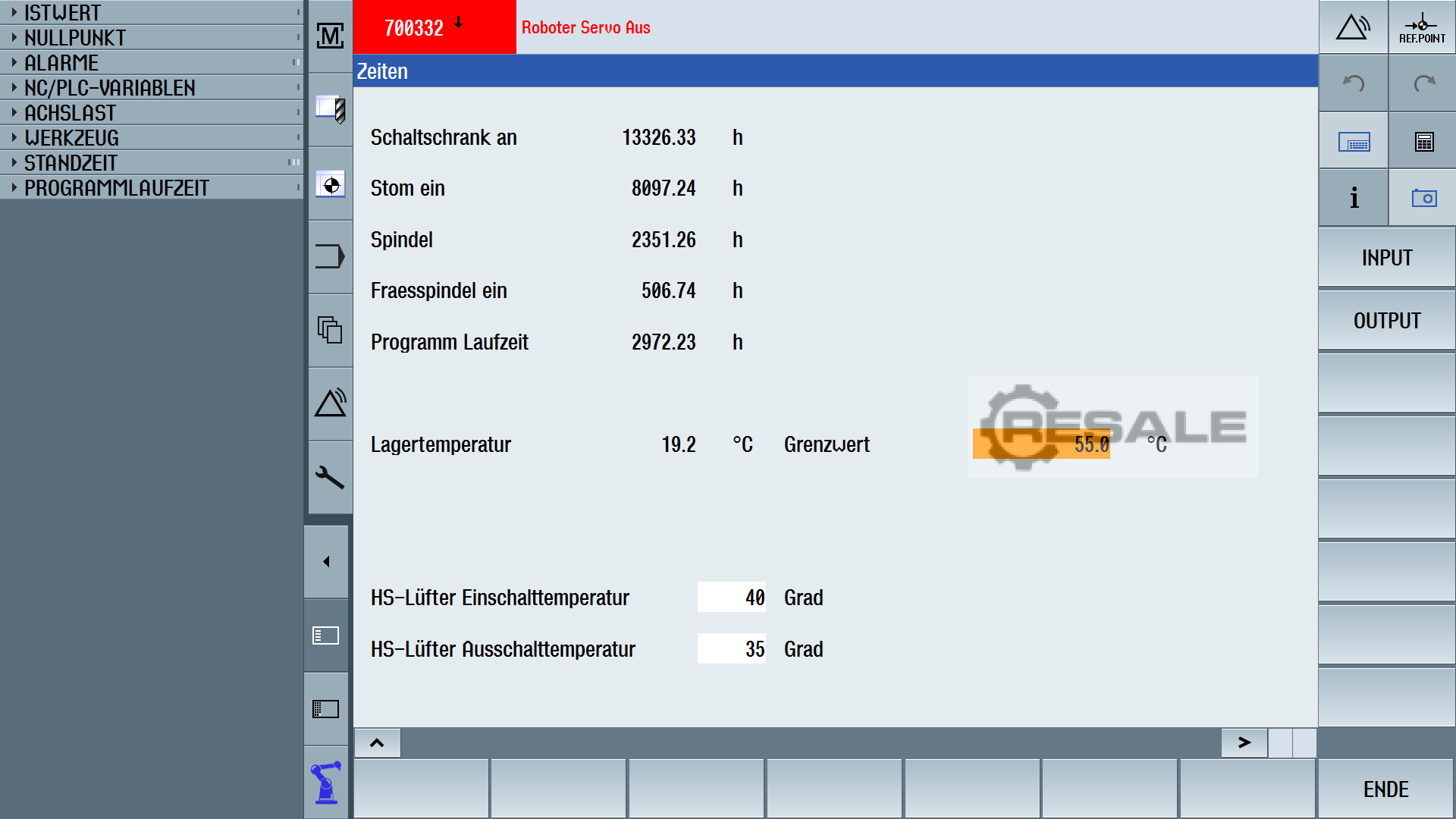

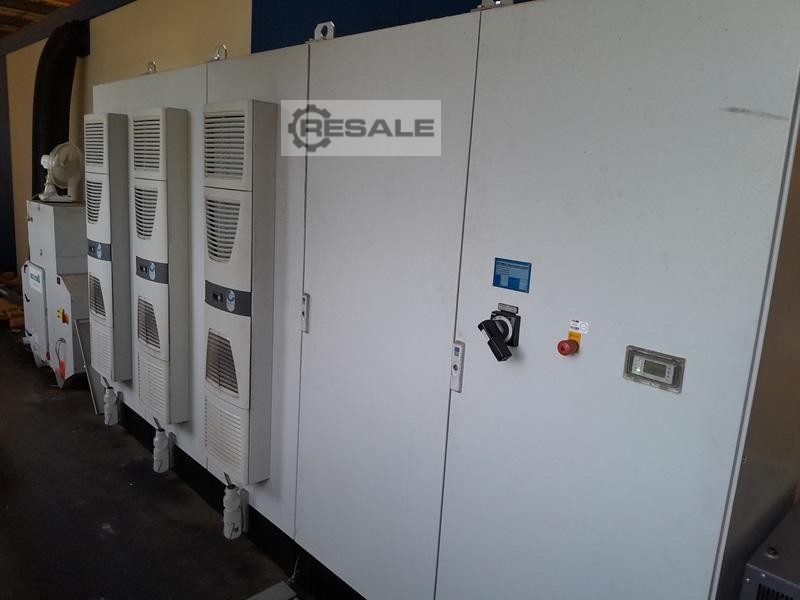

▪ Steuerung als leistungsstarke SIEMENS 840 Dsl – Operate mit
maschinenspezifischen
Anpassungen und Erweiterungen - - - - - -

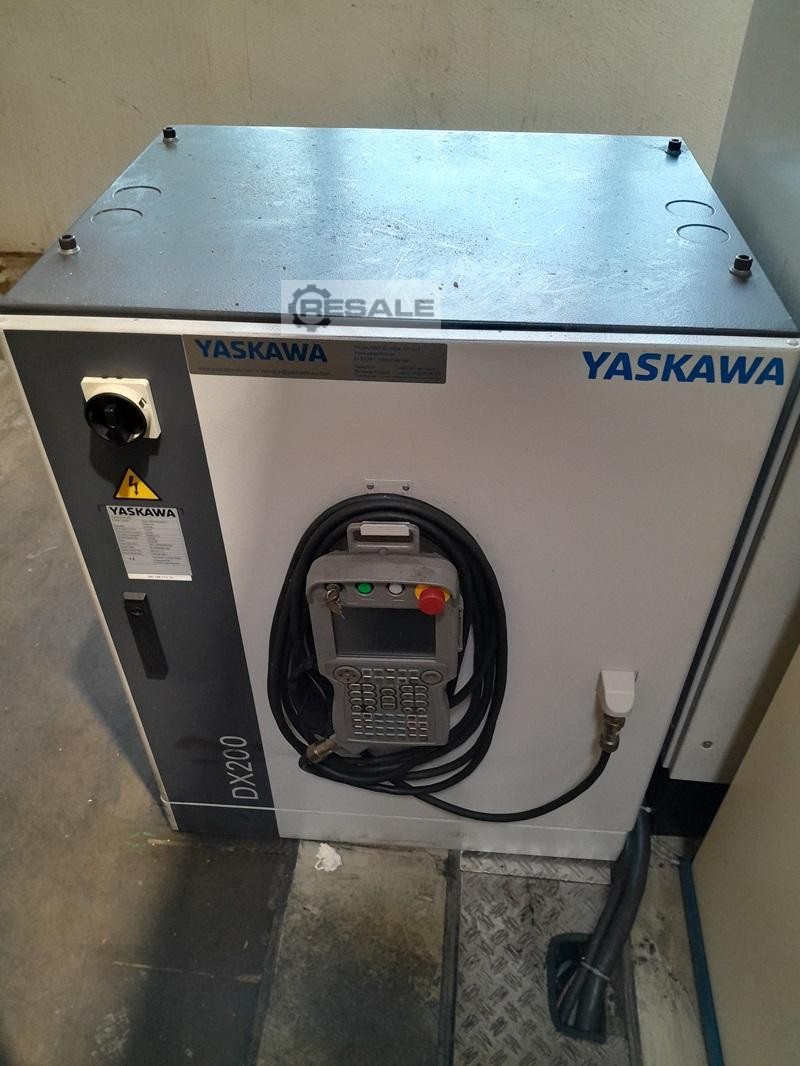

inkl. Handbedieneinheit mit mobilem Handrad
inkl. Bohr- und Fräszyklen
inkl. umfangreichen Lizenz- und SIEMENS-Ausstattungspaket
inkl. Shop-Turn-Oberfläche als Alternative zur klassischen
Zyklensteuerung
inkl. einer steuerungsintegrierten Kollisionsüberwachung auf Basis
importierter 3D
Modelle des Maschinenaufbaus in Echtzeit
Die Bewegungen und Positionen von Futter, Werkstück, Lünetten,
Werkzeugen und
beispielsweise Magazin werden in Echtzeit verrechnet und bei
Unterschreitung eines
einstellbaren Mindestsicherheitsabstandes wird eine Warnmeldung
ausgelöst.
inkl.
zusätzlicher Klaaßen-Bedienelementen für höchsten Bedienkomfort
und
überdurchschnittlicher Ergonomie (Größe 19) auf hochwertigem SI
