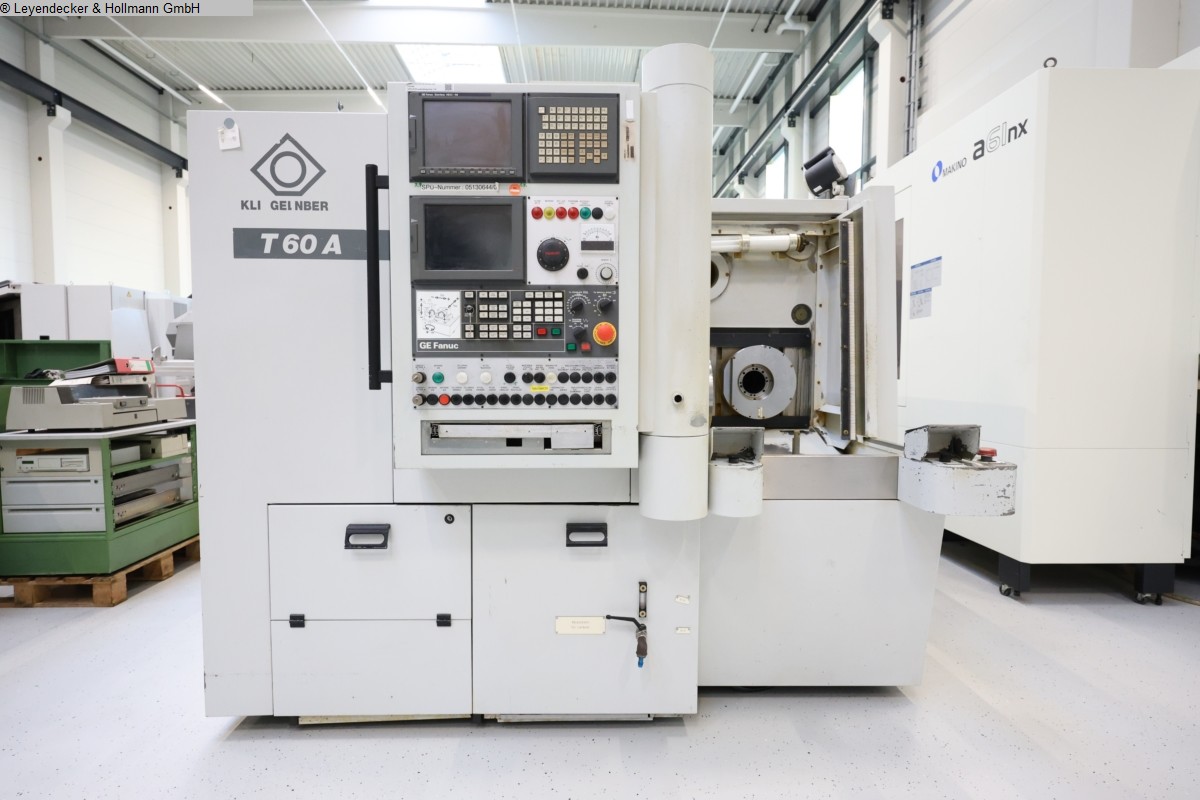

KLINGELNBERG-OERLIKON T60 A Kegelrad-Prüfmaschine

Raddurchmesser - max.: 500 mm
Hypoidverstellung: ±70 mm
Achskreuzwinkel: 90 °
Distanz Y-Achse: 150 - 350 mm
Distanz Z-Achse: 120 - 340 mm
Drehzahlbereich - stufenlos: 0 - 5000 U/min
Drehmoment an der Spindel: 57 Nm
Konus: 99,2 mm
Einzugskraft - Werkzeugspannung: 23000 N
Bremsmoment max.: 93 Nm
Gesamtanschlußleistung: 20 kVA
Gesamtleistungsbedarf: 15 kW
Maschinengewicht ca.: 6 t
Raumbedarf ca.: 2,35 x 2,24 x 2,5 m
Arbeitsbereich:
Tellerrad-Durchmesser max. - 500 mm
Hypoidverstellung X (v) - ±70 mm
Achsenwinkel - 90°
Distanz Y-(H) Achse Tellerrad/Flansch Ritzelspindel - 150 ... 350 mm
Distanz Z-(J) Achse Ritzel/Flansch Tellerradspindel - 120 ... 340 mm
Ritzelspindelstock:
Drehzahlbereich, stufenlos - 0 ... 5000 min-¹
Drehmoment - 57 Nm bei n= 0 ... 1240 min-¹
Drehmoment - 54 Nm bei n= 1240 ... 5000 min-¹
Innenkonus(mit Adapter) - Ø99.2 mm (#39)
Einzugskraft für Werkzeugspannung max. - 23000 N
Tellerradspindelstock:
Drehzahlbereich, stufenlos - 0 ... 3000 min-¹
Drehmoment - 95 Nm bei n= 0 ... 750 min-¹
Drehmoment - 93 ... 24 Nm bei n= 750 ... 3000 min-¹
Innenkonus(mit Adapter) - Ø99.2 mm (#39) / (Ø35.6 mm (#14))
Einzugskraft - Max. 23000 N
Maximales Tellerrad-Bemsmoment - 93 Nm bis 3000 min-¹ Ritzeldrehzahl bei i = 1
: 4
Maximales Tellerrad-Bemsmoment - 93 Nm bis 1200 min-¹ Ritzeldrehzahl bei i = 1
: 1.6
Maximales Tellerrad-Bemsmoment - 59 Nm bis 1200 min-¹ Ritzeldrehzahl bei i = 1
: 1
Maximales
Elektrizität:
Gesamtanschlussleistung - 20 kVA (effektive Leistung Maschine)
Spannung - 3 x 400V (andere auf Anfrage)
Toleranz Spannung - ± 10%
Frequenz 50 Hz (andere auf Anfrage)
