Werkstückgröße: 400 mm
Betriebsspannung: V
Vorschubkraft:
Maschinengewicht ca.: 1900 t
Raumbedarf ca.: 2,5 x 1,5 x 2,4
m
Modul: 0,5 - 15 mm

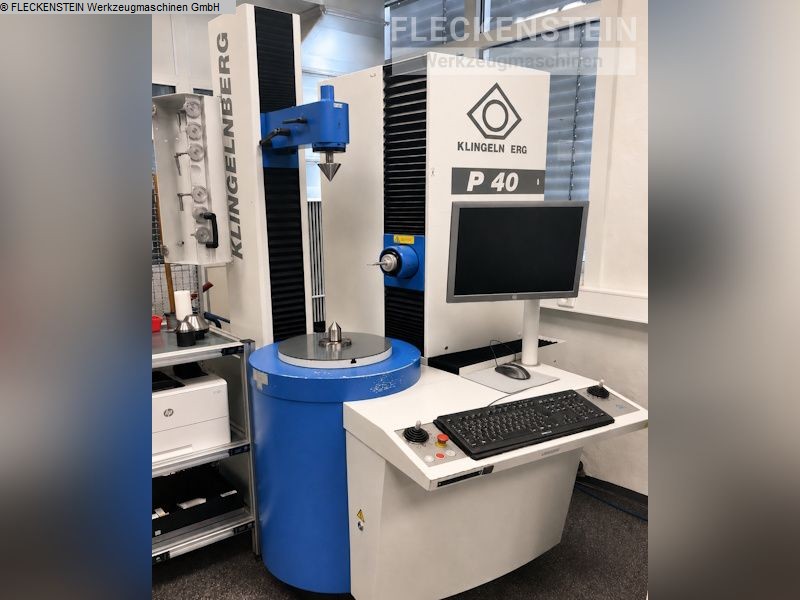

Die KLINGELNBERG P 40 ist ein
vollautomatisches, CNC-gesteuertes
Verzahnungsmesszentrum in
kompakter Bauweise. Die Maschine wurde speziell für
den unteren
Werkstückdurchmesserbereich bis 400 mm konzipiert und eignet sich
für die präzise Prüfung unterschiedlichster
rotationssymmetrischer Bauteile.
Das Messzentrum kann unter
anderem zur Vermessung von Stirnradverzahnungen,
Schneid- und
Schabrädern, Schnecken und Schneckenrädern, Wälzfräsern sowie
Kegelrädern eingesetzt werden. Darüber hinaus ist die Maschine
auch für
allgemeine Maß-, Form- und Lageprüfungen, Kurven- und
Nockenwellenmessungen
sowie Rotormessungen geeignet.
Die
P 40 verfügt über einen stabilen mechanischen Aufbau mit
Maschinenbett,
Werkstückdrehantrieb, Ständer mit Gegenspitze
sowie horizontaler, vertikaler
und tangentialer Messachse. In
Verbindung mit einem 3D-Tastsystem, einer
4-Achsen-Bahnsteuerung
und einem Auswerterechner ermöglicht die Maschine
hochgenaue und
automatisierte Messabläufe.
Die Bedienung ist praxisgerecht
und effizient ausgelegt. Nach dem Einschalten
erfolgt die
Referenzpunktübernahme der einzelnen Messachsen automatisch. Sobald
das Messprogramm und die Werkstückdaten vom Auswerterechner an
die
Maschinensteuerung übergeben wurden, ist das Messzentrum
betriebsbereit.
Für neue Werkstücke wird zunächst ein
entsprechendes Messprogramm über den
Auswerterechner erstellt.
Bei wiederkehrenden Prüfaufgaben können bereits
gespeicherte
Messprogramme komfortabel über die Eingabe der jeweiligen
Werkstücknummer aufgerufen werden.
Zur Auswertung der
Messergebnisse stehen umfangreiche Softwarefunktionen zur
Verfügung, die eine detaillierte Analyse und Dokumentation der
Messdaten
ermöglichen.
