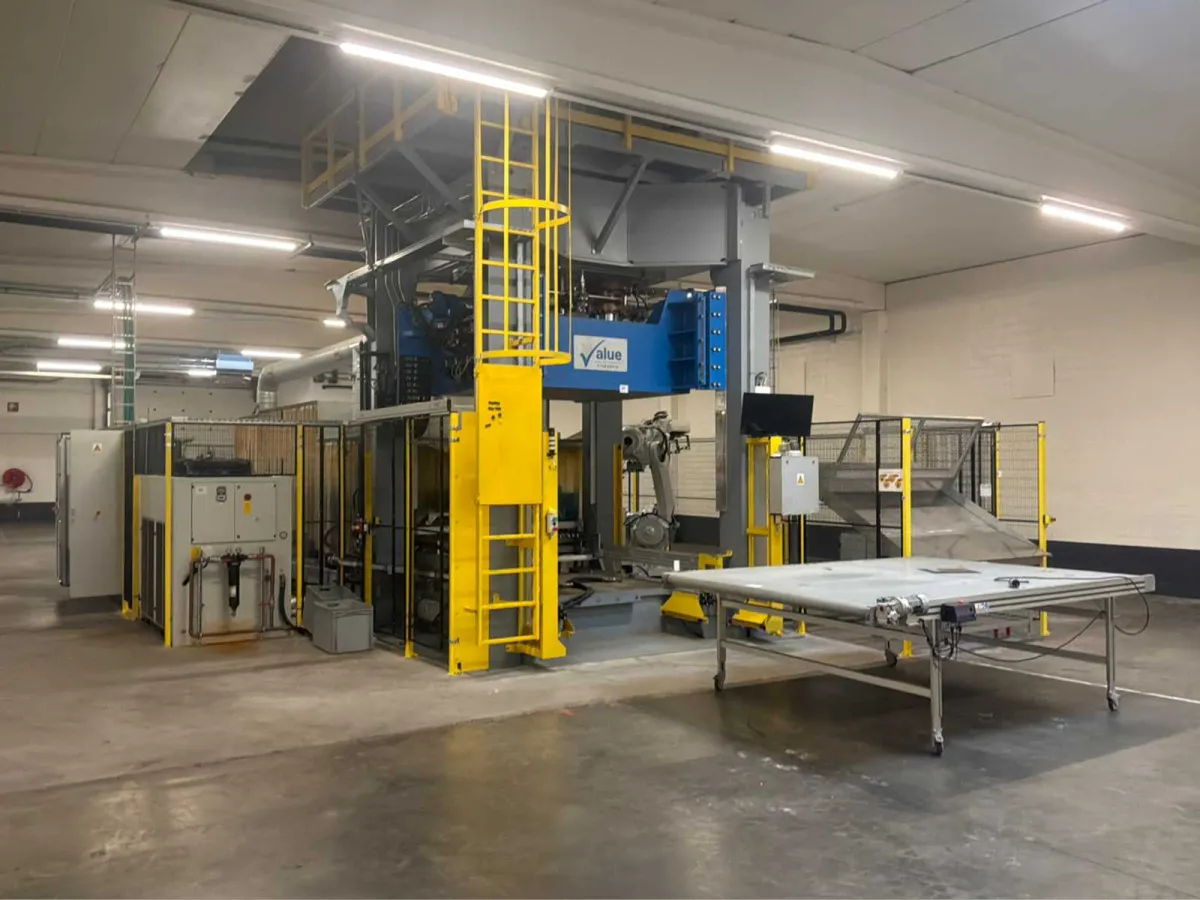

Kombinationsstück (Los 45 bis 58) – Automatische Laminierungs- und Hochdruckformlinie

Kombination der Grundstücke 45 bis 58. Diese vollautomatische Leitung verarbeitet Material auf Rollen (Trägermaterial in Kombination mit dekorativem Stoff oder Teppich) zu geformten, zugeschnittenen und laminierten Innenteilen. Zwei Abwickelstationen sind für Walzen von bis zu 1500 mm Breite und 400 kg geeignet und schneiden die Materialien mit einer Kreissäge auf die gewünschte Länge. Das Trägermaterial kann zunächst in einem hydraulischen Kontaktofen erhitzt werden. Dann legt ein Roboter das Dekorationsmaterial obendrauf. Das kombinierte Material wird dann über ein Teflonband in einen ölbefeuerten Laminat-Kontaktofen geleitet. Ein Transfersystem überträgt dann das beheizte Laminat auf eine 3500 kN hydraulische Rahmenpresse (Tischmaße 2000 × 1500 mm, Hub 1200 mm, geeignet für Werkzeuge bis zu 16 Tonnen). In der Presse werden die Teile in einer Bewegung geformt, getrennt und gestanzt. Der Roboter entfernt dann sowohl die fertigen Teile als auch das Restmaterial an der Entfernungsstation. Der Bediener muss nur die Rollen laden und die fertigen Teile einsammeln. Die Installation verfügt über automatische, manuelle und Service-Modi. Zu den Sicherheitsmerkmalen gehören Lichtvorhänge, sichere Türen mit Verriegelung, Fallschutz für den Druckrahmen und ein Abzugssystem für die Öfen. Die Leitung arbeitet mit 400 V / 50 Hz, hat eine Leistung von 350 kW und benötigt 6 bar Druckluft. Die Gesamtmaße betragen etwa 18,4 × 6,7 Meter, eine Höhe von 9,3 Metern und ein Gesamtgewicht von etwa 81 Tonnen.
Auktions-ID: A1-49565-61
