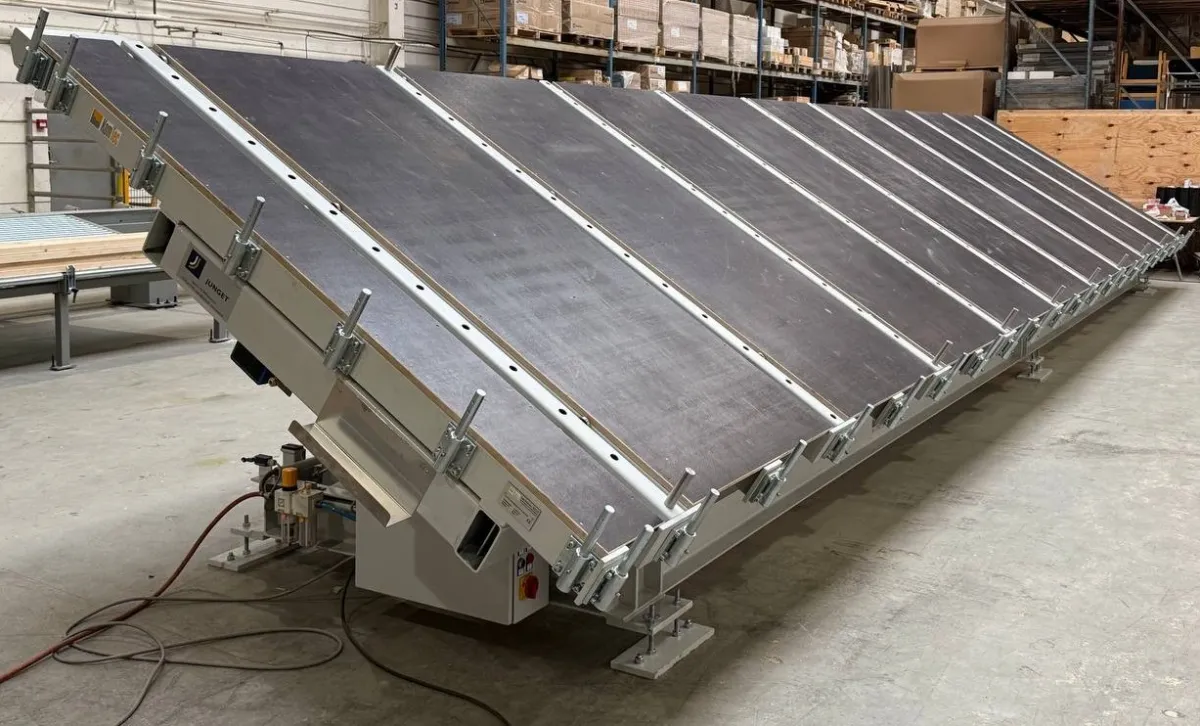

KomTec GPM

Zustand: NEU mit pneumatischer Spanneinrichtung. Die universell einsetzbare Montagestation für die Fertigung von Wand
-, Decken
- und Dachelementen in Holzrahmenbauweise.
- Schwerer, Grundaufbau des Maschinenrahmens für eine plane Arbeitsfläche.
- Spannen der Elemente über 9 Systemspannbalken mit pneumatischen Druckzylindern. Die Systemspannbalken sind ausziehbar für Elementhöhen von 100 bis 3.800 mm. Der Zylinderhub beträgt 320 mm, die Spannkraft pro Zylinder ca. 420 kg/4.200 N. bei 10 bar Betriebsdruck Es kann in zwei Gruppen gespannt werden 5 Stück und 4 Stück, so können zwei Elemente gleichzeitig gespannt/beareitet werden.
- Beplankung der Arbeitsfläche soweit technisch möglich mit Holzplatten. (Als Option ist eine Lochblechplatte erhältlich, wie auf dem Foto zu sehen) )
- Anschlagsystem unten mit 9 Steckbolzen und seitlich mit 7 Steckbolzen für maßgenaue Elemente.
- Aufschwenkeinrichtung der Montagestation über 3 Hydraulikzylinder für Elementgewichte bis zu 4.000 kg auf 85° (95°). Das Hydrauliksystem ist im Rahmenbereich in der Montagestation kompakt integriert.
- Der Elektro
-Schaltschrank ist ebenso geschützt unter der Montagestation installiert.
- Die Bedienung der Funktionen erfolgt über eine Bedienflasche.
- An den beiden Stationsstirnseiten ist ein Druckluftanschluß und Steckdose installiert und an der Stationslängsseite sind je 2 Stück Steckdosen und 2 Stück Druckluftanschlüsse für das Ankoppeln von Handgeräten installiert.
- Die Stationen sind im Baukastenprinzip aufgebaut, so dass sie gleich oder später mit einer Nehmerstation zu einer kompletten Wendestation erweitert werden können. Eine Wendstation können Sie auf Bild 3 sehen.
- weitere Optionen: Montagetisch ohne Aufstellfunktion Lochblechplatten andere Arbeitsmaße auf Anfrage Arbeitsbereich:
- Maximale Elementgröße (B x H): 12.000 x 3.800 mm
- Minimale Elementgröße (B x H): 1.000 x 100 mm
- Zylinderhub der Spannzylinder: 320 mm
- Anschlag
-/Steckbolzenhöhe:120 mm
- Arbeitshöhe: ca. 700 mm
- Farbe RÁL 7035 lichtgrau
