Krüsi CM40 Querprofilfräsen

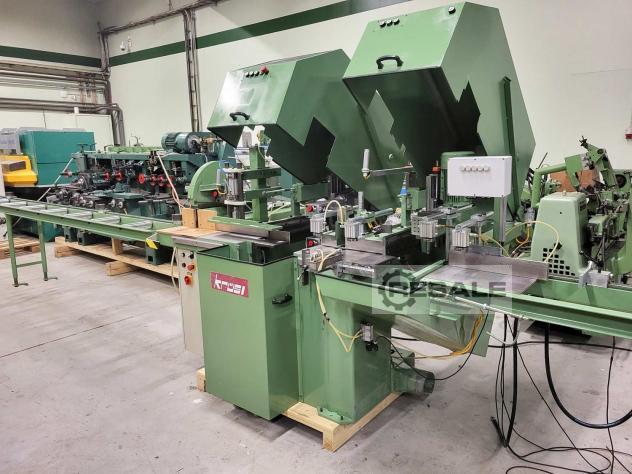

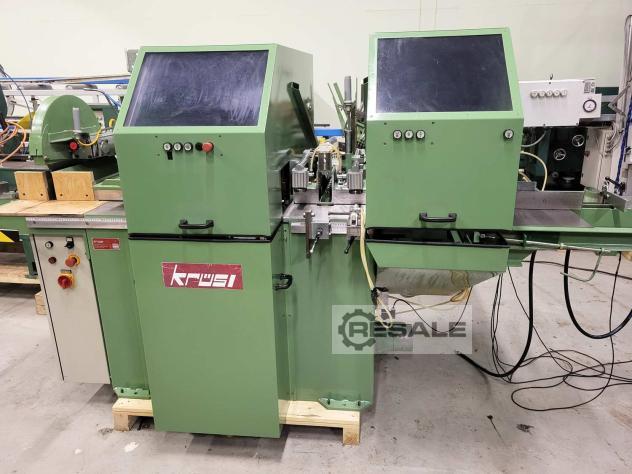

KRÜSI Chalet-Baumaschine / Blockhaus-Produktionslinie Typ CM 40

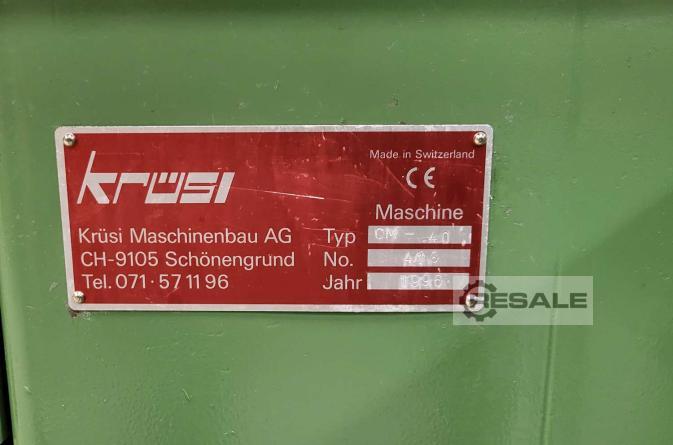

Hersteller Krüsi Maschinenbau AG CH-9105 Schönengrund AR
Baujahr 1996
CE-Kennzeichnung

Zustand: gut, technisch geprüft und gereinigt / betriebsbereit

Funktionsprinzip
Bearbeitung von Holz für den Chaletbau / Blockhausproduktion
Die Balken können in einem Durchgang bearbeitet werden

- Ablängen
- Horizontal- und Vertikalfräsen der Hälse / Nuten in einer Aufspannung
-Bohrung
- Fräsen der Plannuten

Werkstück:

- Schnitthöhe max. 200mm
- Schnittbreite max. 250mm

Robuste Konstruktion in geschweißter Ausführung.

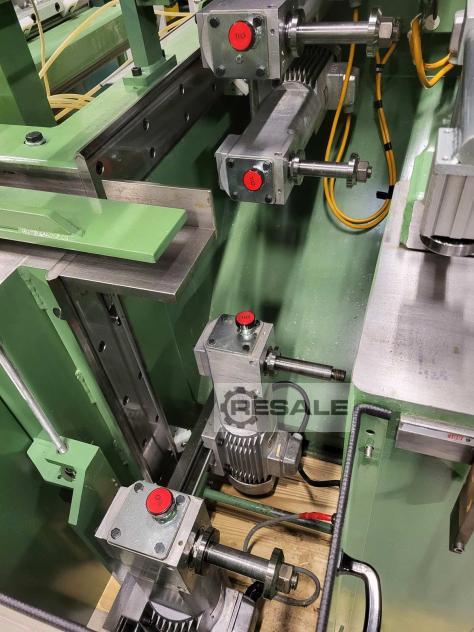

Maschine (horizontale und vertikale Fräseinheit) mit 4 speziellen Fräsmotoren,
Mit gehärteten und geschliffenen Führungen für höchste Bearbeitungsgenauigkeit.
Der Schlitten wird von staubgeschützten und vorgespannten kugelgelagerten Rollen geführt.

Arbeitsbereich bis zu 200 x 250 mm. Komplett betriebsbereit, mit Schützsteuerung,
Motoren sind durch thermische Relais geschützt.
Elektrische Ausrüstung für Spannung 380 V, 50 Hz, mit Schutzhauben,
Zentraler Anschluss für die Späneabsaugung vor Ort, mit 2 Exzenterklemmen,
ohne Fräswerkzeug (Falz).
Mit hydropneumatischem horizontalem und vertikalem Vorschub elektrisch gesteuert,
zusammen mit dem Anfahren der Fräsmotoren.
Eilgang und Vorschub stufenlos einstellbar. Komplett verkabelt und installiert, inklusive Luftwartungseinheit.
Beizen mit einer Dicke von mehr als 14 cm müssen in zwei Zügen verarbeitet werden.
Solche Flicken müssen um den Betrag der zusätzlichen Dicke nachgefräst werden.
Maschinenschutzhauben über den beweglichen Teilen mit Gasfeder-Gewichtsausgleich

Maschinenbeschreibung / ausgestattet mit:

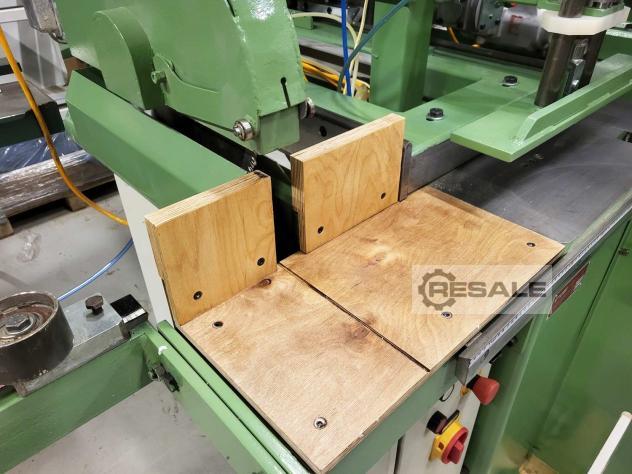

1. Sägeaggregat:
Manueller Vorschub
Spindelverstellung mit analoger Maßanzeige

Sägeblatt-Ø max. / Bohrung-ø 400 / 30 mmm
Hartmetall bestückt mit Spantiefenbegrenzer (Synchronbetrieb)
Verstellbarer Spaltkeil
Motordrehzahl min 1 / 2900
Leistung kW 2,2

2. CM-Fräseinheit (Blockhauseinheit)
Hydropneumatischer Vorschub
Spindelverstellung mit digitaler Maßanzeige

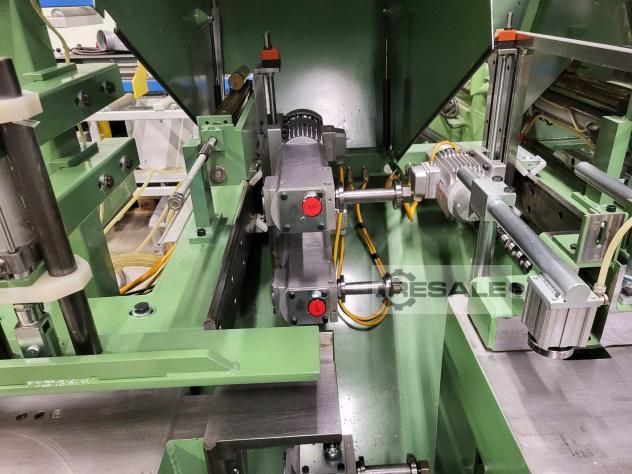

Horizontale Fräseinheit
Fräser Ø 180mm
Fräsbreite max.130mm

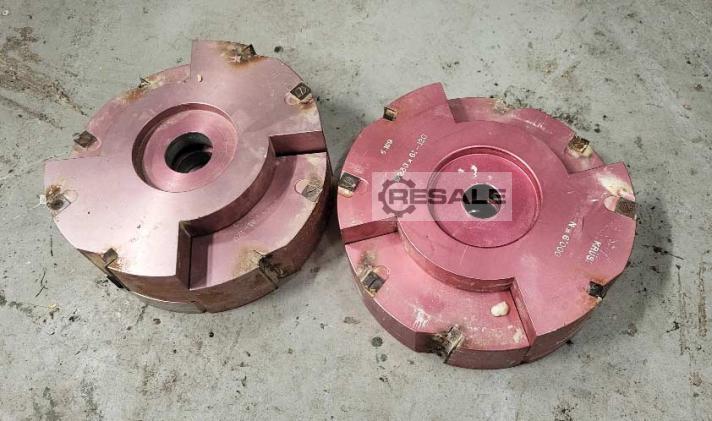

Ab einer Fräsbreite von 60 mm dürfen nur Fräser aus Aluminiumlegierung mit umkehrbaren Schneiden verwendet werden
2 Motoren hydropneumatischer Vorschub kW je 2,2
Hydropneumatischer Vorschub
Eilgang und Arbeitsvorschub stufenlos einstellbar

3. Bohreinheit:
Manueller Vorschub
Spindelverstellung mit analoger Maßanzeige

Bohrerhalter Spannzange ER 25
Klemmung Ø max. mm 16
Bohrer Ø max. mm 32
Motor min'1 1450, kW 1,8

4. Planfräsaggregat
Hydropneumatischer Vorschub
Spindelverstellung mit digitaler Maßanzeige

Fraser- Ø max. mm 230
Fräsbreite max. mm60
Motor min1 / 2900, kW 3,0
2 Keilriemen SPZ 9,5x1000 La

Pneumatisch
Vor-Ort-Betriebsdruck min/max MPa (bar) 0,7/1 (7/10)
Luftverbrauch Nm3/h 8

Elektrisches System
Betriebsspannung V / Hz 380, 50
Nennleistung kW 8,8 -15,8 je nach Ausführung
Bauseitige Vorsicherung A 3 x 25 tr
