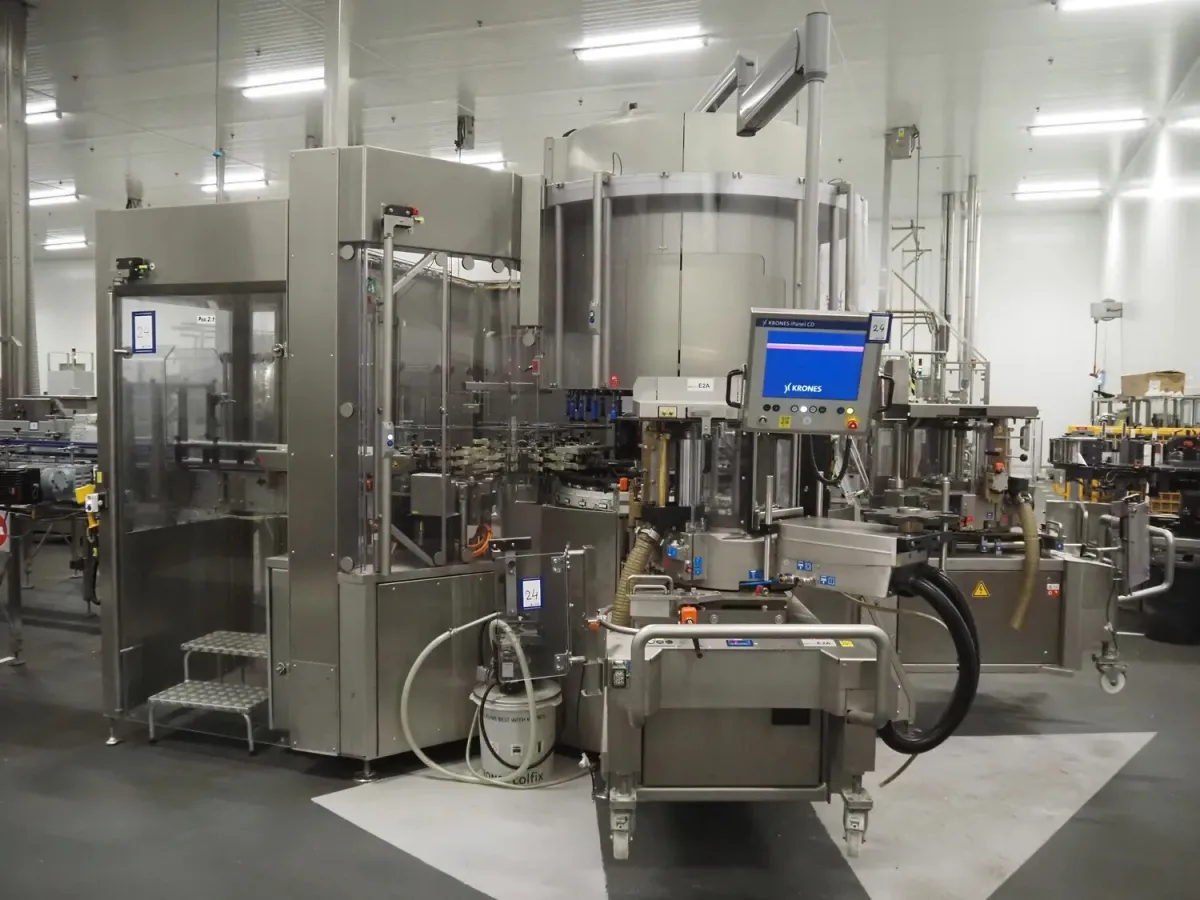

Übersicht Modulare Behälteretikettiermaschine „Ergomodul von
Krones. Die Behälter laufen nach der Zuführung gegen den
Uhrzeigersinn in einer Frontalanordnung mit zwei Auslaufsternrädern.
Ausführung in RAL 9018 Papyrusweiß im Nassbereich. Zwei
Andockpositionen am Karussell, die beide in Betrieb sind, nehmen die
vier Etikettierstationen werkzeuglos auf, sodass Kaltleim- und
Selbstklebeetikettierung auf demselben Karussell ablaufen; die
Höhenverstellung des Oberteils und jeder Station erfolgt motorisiert
mit Vorwahl des Behältertyps. Technische Daten Hersteller: Krones
Modell: Ergomodul Baujahr: 2020 Tischteilkreisdurchmesser: 1.200 mm
Drehplatten: 30 Maschinensteigung: 125,6 mm Hauptantrieb: gesteuerter
Servomotor; Danfoss-Servomotoren, Behältertisch Kaltleimstationen
(2x): ERGOMATIC-CL, 8-welliges Leimpalettenkarussell, 8-teiliger
Greiferzylinder d = 350 mm, Abwickellänge 40–130 mm, Leimwalze aus
Stahl, integrierte Leimpumpe, Leimhöhe 5–215 mm, Gehäuse aus
Edelstahl, AISI 304-ähnlich Selbstklebestationen (2x): AUTOCOL-TS
120, Bahngeschwindigkeit 120 m/min, Zuführtoleranz ± 0,5 mm,
vierachsiger Ständer (Auftragshöhe, Behälterdurchmesser,
Konizität, Neigungsposition), Zweirollenhalter mit automatischem
Spleißvorgang und Rollenendeerkennung, angetriebene
Trägerfolien-Aufwickelvorrichtung, Ionisationsvorrichtung, Rollen bis
zu 390 mm Außendurchmesser, Trägerfolie bis zu 150 mm
Behälterzuführung: Schnecke mit Servoantrieb; erkennt beschädigte
und umgestürzte Behälter Behälterausrichtung: vorbereitet für
Kameraausrichtung am Karussell (360-Grad-Überwachung, eine Kamera);
elektrische Schnittstelle vorbereitet, mechanische Verstelleinheit
nicht installiert Codierung: vorbereitet für einen Lasercodierer am
Karussell, mit Laserschutz, Sicherheitsschalter, Taktimpuls, ölfreier
Druckluftversorgung Förderer: Flachkettenförderer, 83,8 mm breit,
Edelstahl (AISI 304-ähnlich); servogetriebene Zuführung,
PM-Motor-Abtransport, zentrale Frequenzumrichtersteuerung
Maschinenschutz: Hubtüren am Karussell (Polycarbonat), Flügeltüren
am Vordertisch (gehärtetes Sicherheitsglas) Pneumatik: Festo;
Komponenten von Bosch-Aventics, Norgren Herion, SMC, Bürkert
Elektrik: 400/230 V, AC 3/N/PE, 50 Hz, 28 A Volllast, 50 A
Absicherung; USV 400/230 V, 17 A Medien: 92,4 m³/h ölfreie
Druckluft, 0,009 m³/h Prozesswasser Gewicht: ca. 10.600 kg insgesamt
(Karussell 3.200 kg, Vordertisch 3.000 kg, 1.100 kg pro
Kaltleimstation, Schaltschrank 1.000 kg) Ausstattung 2x
ERGOMATIC-CL-Kaltleim-Etikettierstationen, austauschbar 2x AUTOCOL-TS
Selbstklebe-Etikettierstationen, austauschbar Freistehender
Schaltschrank mit Krones iPanel-Bedienterminal Zentralschmierung
(Lincoln-Progressivverteiler mit Motorpumpe) Ecopush-Aussortiermodul
Handhabungssatz auf Rollwagen Die Prüfeinheit (Checkmat) und die mit
dieser Etikettiermaschine verwendete Behältercodiervorrichtung sind
nicht Bestandteil dieser Maschine. Zustand Gebraucht, noch installiert
und in einer Produktionslinie in Betrieb; Besichtigung vor Ort vor dem
Kauf möglich. Verfügbarkeit Sofort verfügbar. Die Maschine befindet
sich in Belgien und wird demontiert und an unseren Standort in
Deutschland transportiert; Kostenvoranschlag für Demontage, Verladung
und Transport auf Anfrage.
