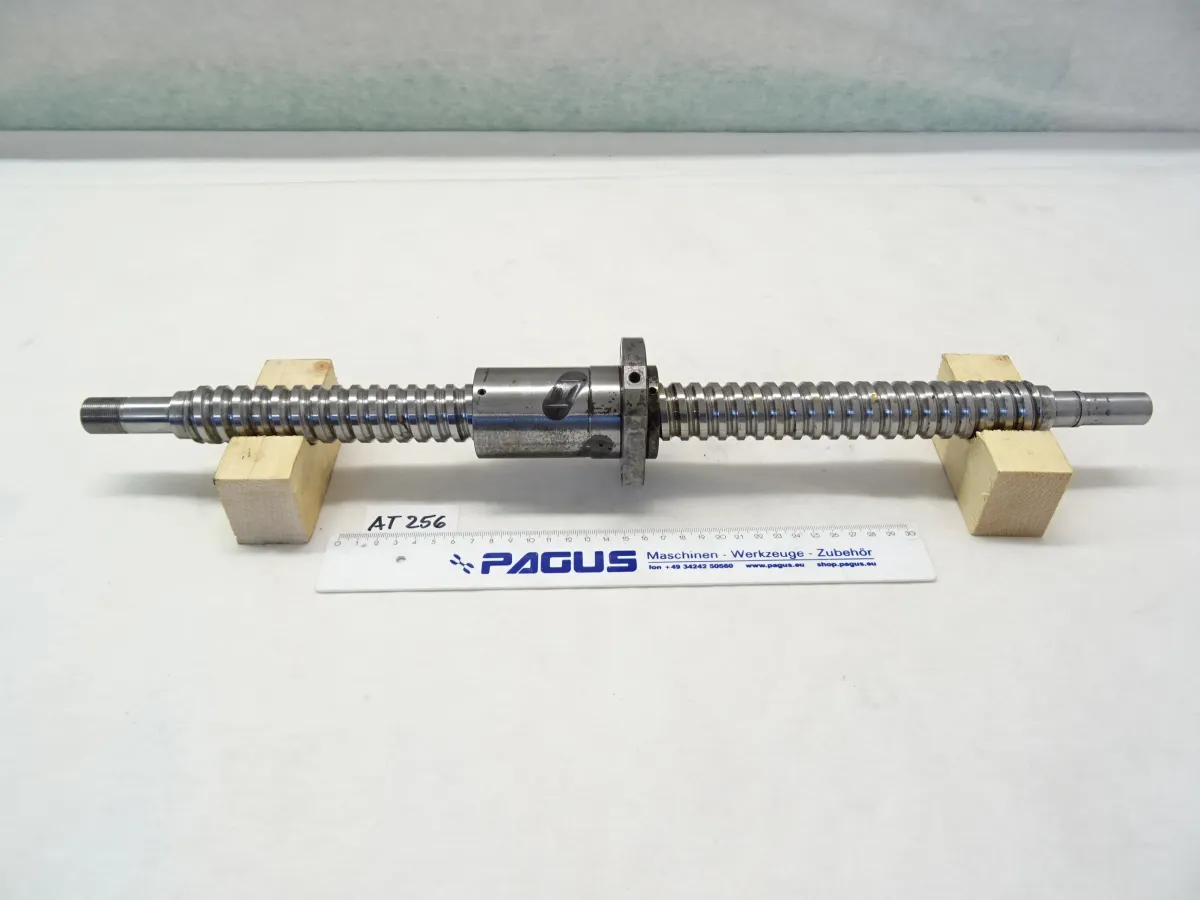

Kugelgewindespindel mit Mutter, Kugelgewindetrieb
REXROTH
32x10Rx3,969
R15103F541
Gewindelänge: 447 mm
Gewinde:
Ø 32 mm
Steigung: 10 mm
Gewinde: M20 x
1,0, Länge: 22 mm
Wellenstück: Ø 20 mm,
Länge: 25 mm
Wellenstück: Ø 20 mm,
Länge: 18 mm
Wellenstumpf: Ø 18 mm, Länge:
36 mm
Kugelmutter ( mit Flansch ): Durchmesser: Ø 49
/ 2x 50 mm, Länge ( ohne Flansch ): 60 / 16 / 6 mm
Flanschdurchmesser: Ø 80 mm, Breite: 12 mm
Lochkreisdurchmesser: Ø 65 mm
6x Bohrung: Ø
9 mm
gebraucht, geprüft !
Abmessungen ( Kugelgewindespindel ): 565 x 80 x 70 mm
Abmessungen ( Verpackung ): 640 x 110 x 115 mm
