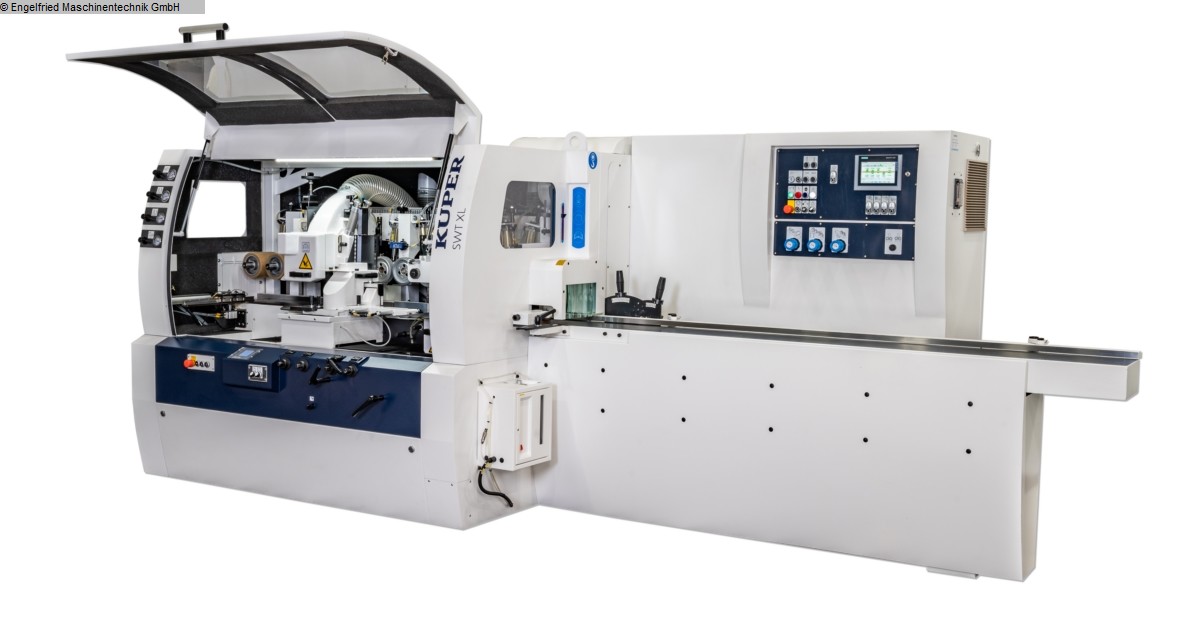

KUPER SWT XL-4 Vierseitenhobelmaschine

Anzahl der Spindeln: 4 St.
Arbeitsbreite: 230 mm
Hobelhöhe: 150 - 200 mm
Abrichttischlänge: 2000 mm
Vorschubmotor: 4 kW
KUPER SWT XL-4 HOBEL- UND KEHLAUTOMAT
Optional mit starken 11kW und 15kW Motoren und
einer Arbeitshöhe von 200 mm
-----------------------------------------
TECHNISCHE DATEN
Arbeitsbreite (bei Werkzeugdurchmesser 163 mm) 15 - 230 mm
Arbeitshöhe (bei Werkzeugdurchmesser 163 mm) 10 - 150 bzw 200 mm
Mindestwerkstücklängen:
Einzelstück: min. 800 mm
Stück an Stück: min. 300 mm
SPINDELANORDNUNG
unten, rechts, links, oben
1. Spindel: HORIZONTAL UNTEN
----------------------------
Siemens IE3 Motor mit Umrichterbremse 5,5 kW (7,5 PS)
Durchmesser 40 mm
Spindellänge 261 mm
Klemmlänge (Nutzlänge) 255 mm
Drehzahl, frequenzgeregelt 4000 - 6000 U/min
Werkzeugflugkreis 125 - 160 mm
Falzeinrichtung Durchmesserdifferenz 20-25 mm zum Hobelkopf.
Wichtig: Anlage kann ohne Fügefalzfräser nicht betrieben werden
Absaugstutzen D = 125 mm
Werkzeugspannsystem Pro-Lock
2. Spindel: VERTIKAL RECHTS
----------------------------
Siemens IE3 Motor mit Umrichterbremse 5,5 kW (7,5 PS)
Durchmesser 40 mm
Spindellänge 176 mm
Klemmlänge (Nutzlänge) 170 mm
Drehzahl, frequenzgeregelt 4000 - 6000 U/min
Werkzeugflugkreis 112 - 200 mm
Verstellweg axial 60 mm
Auf Werkzeugradius einstellbare Tischplatte
Standard Profiltiefe 20 mm
Absaugstutzen D = 125 mm
Absaugung individuell einstellbares Späneleitblech
Werkzeugspannsystem Pro-Lock
3. Spindel: VERTIKAL LINKS
----------------------------
Siemens IE3 Motor mit Umrichterbremse 7,5 kW (10 PS)
Druchmesser 40 mm
Spindellänge 176 mm
Klemmlänge (Nutzlänge) 170 mm
Drehzahl, frequenzgeregelt 4000 - 6000 U/min
Werkzeugflugkreis 112 - 200 mm
Verstellweg axial 60 mm
Standard Profiltiefe 20 mm
Auf Werkzeugradius einstellbare Tischplatte
Absaugstutzen D = 125 mm
Absaugung individuell einstellbares Späneleitblech, Späne werden nach unten abgeführt
Werkzeugspannsystem Pro-Lock
4. Spindel: HORIZONTAL OBEN
----------------------------
Siemens IE3 Motor mit Umrichterbremse 7,5 kW (10 PS)
Durchmesser 40 mm
Spindellänge 246 mm
Klemmlänge (Nutzlänge) 240 mm
Drehzahl, frequenzgeregelt 4000 - 6000 U/min
Werkzeugflugkreis 112 - 200 mm
Verstellweg axial 20 mm
Druckschuh pneumatisch, mittels Linearführungen dynamisch einstellbar
Drucklippen vor der Spindel pneumatisch gefedert und von außen regelbar
mit Streckensteuerung
Standard Profiltiefe 20 mm
Absaugstutzen D = 125 mm
Absaugung individuell einstellbares Späneleitblech
Werkzeugspannsystem Pro-Lock
Optionen mit Mehrpreise auf Anfrage:
----------------------------
- Komfortsteuerung K2, Professional - 7Touch
- 1 Stk. LCD-Display 4,3(Schneider)
- Motorische Positionierung des Vorschubträgers
- Motorische Positionierung radial
Ausührliche Beschreibung mit Einzelpreisen auf Anfrage!
----------------------------
(techniche Angaben laut Hersteller - ohne Gewähr!)
Bilder zeigen gleiches Modell. Originalbilder noch nicht verfügbar.
