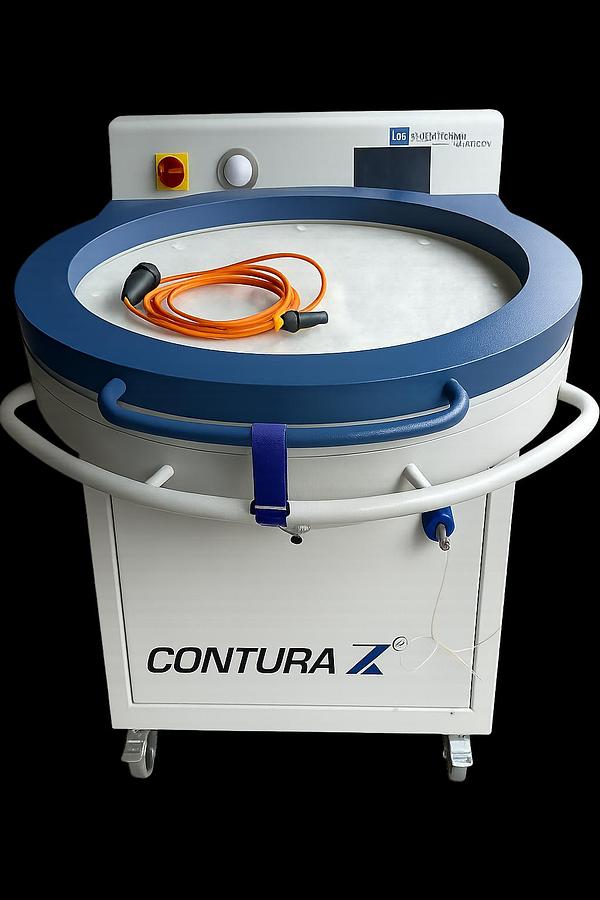

LDS Systemtechnik ConturaZ TPIE 02

Mit dem Prüfgerät kann man kleinste Leckagen an Verpackungen messen (Heliumdetektion)., Das Gerät ist wenig benutzt und gut erhalten., Informationen aus dem Prospekt des Herstellers:, Die Nachweisgrenze von < 10-8 mbar l/s des CONTURA Z ist nur mittels einer massenspektrometrischen, Analyse mit einem Prüfgas erreichbar., Wenn jedoch empfindliche flexible Verpackungen einer solchen Druckdifferenz ausgesetzt werden,, könnten die Siegelnähte so stark beansprucht werden, dass die Packung sogar aufplatzen kann., Eine solche Belastung ist durch das patentierte Membran Kammerprinzip des CONTURA Z² ausgeschlossen., Funktion:, Das zu prüfende Produkt wird manuell oder automatisch auf die Boden-Membran gelegt. Wenn der Deckel, geschlossen wird, wird der Prüfablauf automatisch eingeleitet., Während der Evakuierung drückt der Druck der Atmosphäre die hochelastischen Membranen gegen die, Verpackung, und die Kontur des Produkts wird deutlich sichtbar., Der Innendruck der Verpackung spannt die Folie von innen fest, so dass sich ein Kräftegleichgewicht einstellt, (Innendruck der Packung = Atmosphärendruck), das keine Belastung auf die Siegelnähte ausübt. Die Prüfung erfolgt nun unter Vakuum ohne jegliche Verformung oder Aufblasen der Verpackung. Das austretende Prüfgas wird im Massenspektrometer nachgewiesen und quantifiziert, Massenspektrometer nachgewiesen und quantifiziert (vgl. ASTM 493, Methode B). Das, Prüfergebnis gibt die Menge der Undichtigkeit an, aber nicht den Ort des Lecks an., LECKLOKALISIERUNG, Die kritischen Punkte der Verpackung können mit der Standard-Sniffer-Sonde untersucht werden. Die Lokalisierung von Lecks in der Packung werden dadurch genau bestimmt, (vgl. ASTM 499), HELIUM ALS PRÜFGAS, Das Edelgas Helium (E989), das als Prüfgas verwendet wird, ist ideal für Dichtheitsprüfungen geeignet., - Inertes Gas, daher völlig neutral und keine schädliche Auswirkung auf das Produkt, - Hervorragende Erkennbarkeit im Massenspektrometer, - Mit nur 5 ppm in der Atmosphäre vorhanden, - Leicht zu handhaben, - Unbegrenzt als Zusatz zu Lebensmitteln zugelassen, Die geringe Konzentration in der Atmosphäre und die genau definierbare Konzentration im Prüfobjekt machen Helium jedem anderen Prüfgas überlegen., Die Nachweisgrenze liegt etwa 1.000 mal niedriger als bei CO2 und etwa 10.000 mal niedriger als bei N2., Das Prüfgas kann zusammen mit dem Schutzgas injiziert werden. Die erforderliche Heliumkonzentration in der Packung beträgt nur etwa 3 bis 6 %., DARSTELLUNG DER TESTERGEBNISSE, Für eine einfache und komfortable Bedienung ist das Contura Z² mit einem mehrfarbigen 7-Touchscreen ausgestattet., Das Prüfergebnis wird als Wert der Leckrate, als Balkengrafik und als PASS/FAIL-Signal, das durch eine, grün/roten Signallampe angezeigt. Dies gewährleistet ein objektives Prüfergebnis unabhängig vom Bediener. Der Expert- und der Setup - Modus werden zusätzlich durch ein gelbes Aufleuchten der, Signallampe angezeigt., Mit der implementierten Standard-Touchscreen-Software, lassen sich Aufgaben im Setup- und Expertenmodus einfach durchführen., Die Messergebnisse können im System gespeichert und über USB zur Weiterverarbeitung abgerufen werden. Dies ermöglicht die automatische eine vollständige Dokumentation der Prüfergebnisse zu erstellen., Abmessungen / Gewicht: 800 x 1.133 x 1.130 mm, 350 kg
