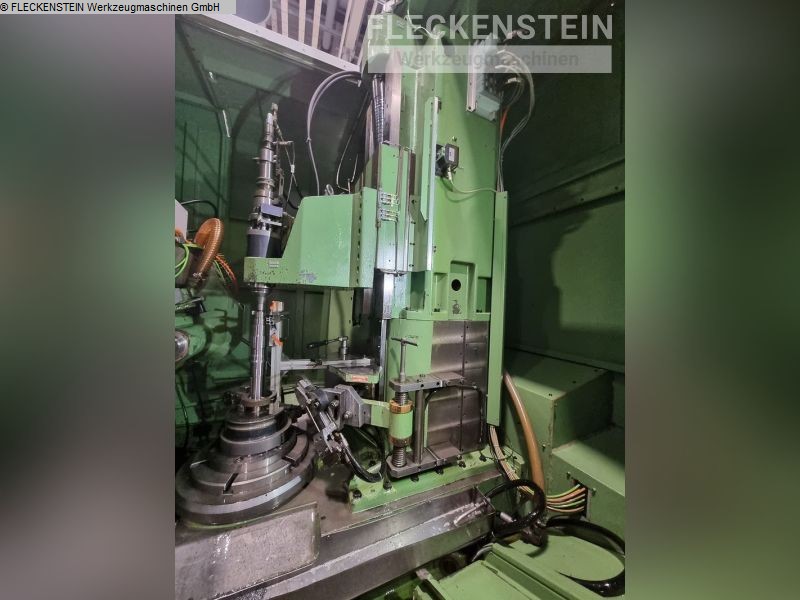

LIEBHERR LC 502 Zahnrad-Abwälzfräsmaschine - vertikal

Raddurchmesser - max.: 500 mm
Radbreite: 400 mm
Modul - max.: 10 mm
Steuerung: SIEMENS Sinumerik 840D sl
Werkstückdurchmesser - max.: 500 mm
Max. Entfernung Aufspanntisch bis Gegenhalter: 1.120 mm
Max Entfernung Aufspanntisch bis Mitte Frässpindel: 585 mm
Min/Max Achsabstand zw. Frässpindel u.Tischzentrum: 50/475 mm
Tischdurchmesser: 420 mm
Tischbohrung - Tiefe: 150 mm
Tisch ausgerüstet mit hydr. Spanneinrichtung: :

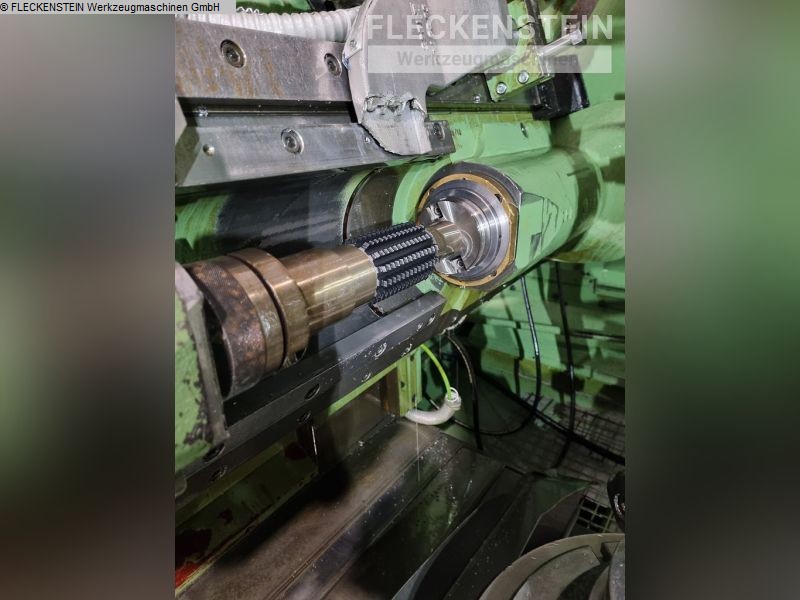

Frässpindel: :
Fräserdrehzahlen: 48- 480 1/min stufenlos
Fräskopfschwenkwinkel: +/- 50 A-Achse Grad
Werkzeugaufnahme: SK 40
Tangentialweg des Frässchlittens: 200 mm
Fräserdurchmesser: 170 mm
Max. Fräserbreite: 250 mm
Elektrische Anschlusswerte: :
Betriebsspannung: 400 V
Betriebsfrequenz: 50 Hz
Anschlussleistung: 55 kVA
Maschinengewicht ca.: 10,5 t
Raumbedarf ca.: 6,2 x 4,2 x 3,e m
Ausstattung/Zubehör
• Hochleistungs-CNC-Wälzfräsmaschine LIEBHERR LC502, besonders geeignet
für Gerad- und Schrägverzahnungen sowie Schneckenräder
• Sehr gut ausgestattete Verzahnungsfräsmaschine mit CNC-Steuerung
SINUMERIK 840D solution line und digitaler Antriebstechnik SINAMICS
inkl. Motore
• Gegenhalter mit Reitstock, hydraulisch verfahrbar
• Bedienhandgerät
• Elektronisches Getriebe für alle Wälz und Einzelteilverfahren
• Klimatisierter Schaltschrank mit stirnseitig eingebauter
Maschinensteuertafel

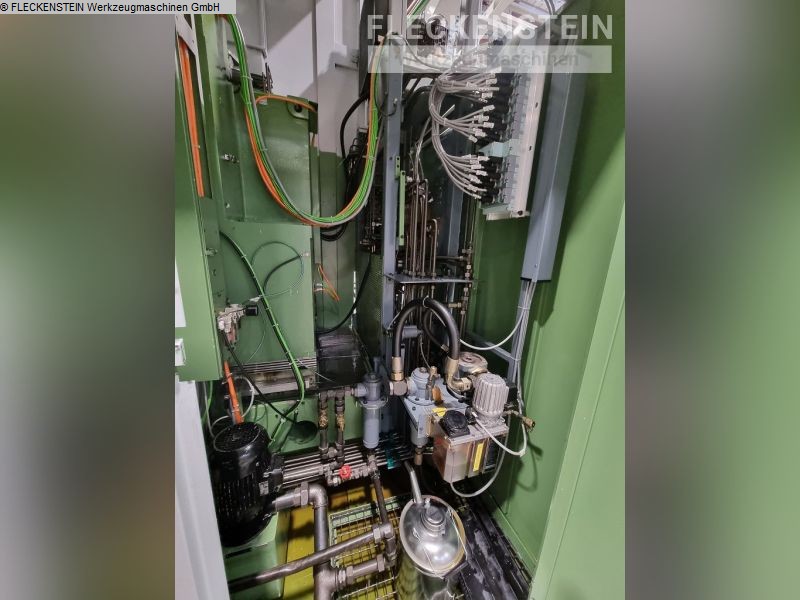

• Hydraulik- und Schneidölaggregat, ca. 160l/min
• Späneförderer
• Ölnebelabsaugung
• Hydraulische Spanneinrichtung im Tisch
• Dokumentation
