Raddurchmesser - max.: 280 mm
Radbreite: 330 mm
Modul - max.:
5
Modul - min.: 1
Steuerung: LIEBHERR CNC
Gesamtleistungsbedarf: 28 kW
Maschinengewicht ca.: 12
t
Raumbedarf ca.: m

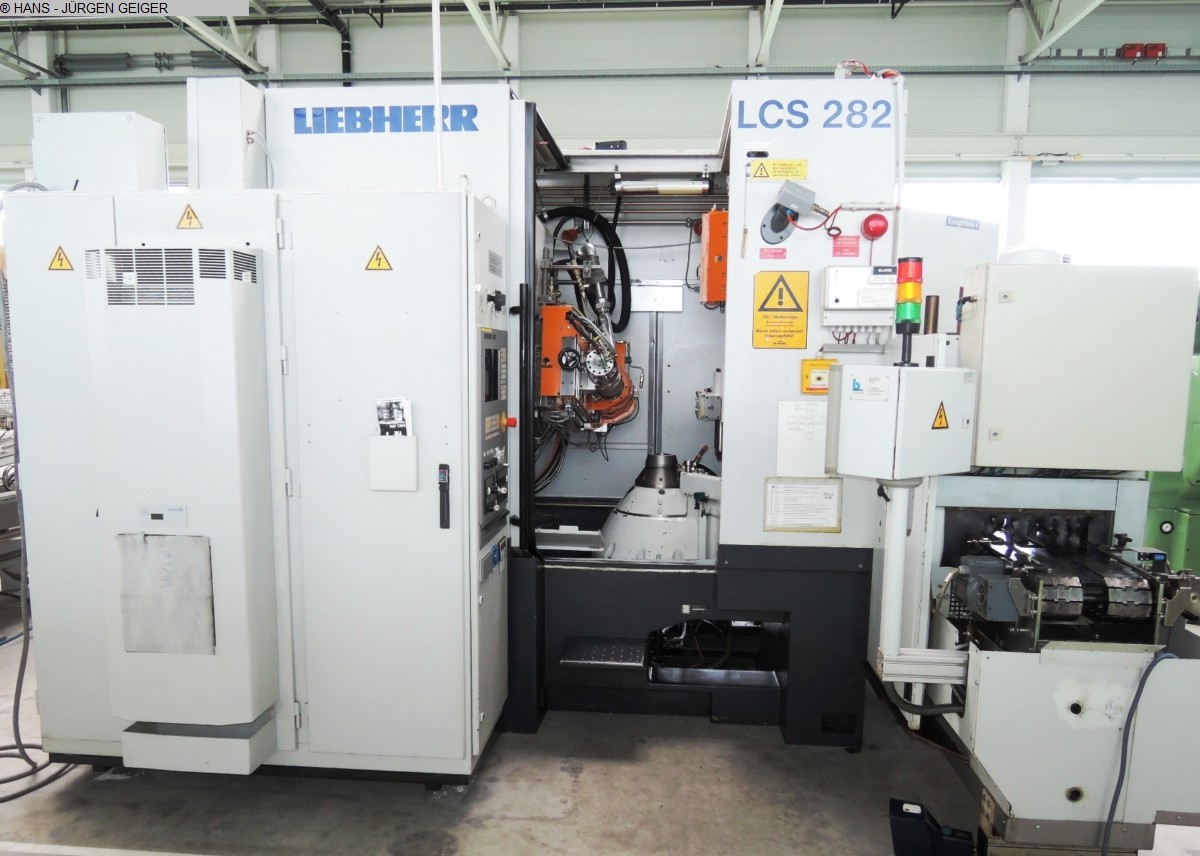

L I E B H E R R
CNC - gesteuerte
Wälz- und Profilschleifmaschine
Type LCS 282
Baujahr
1999 #
1099
______________________________________________________
Rad-durchm.max. 280
mm
Modul
1 - 5
Schrägungswinkel
+/- 35 °
Distanz Tischmitte zu Werkzeugmitte
15 – 285 mm
Schleifschlittenhub vertikal
330 mm
Shiftweg/Werkzeugverfahrweg
200 mm
min. Zähnezahl
7
Schleifspindelposition
über Tisch min./max. 70 - 360
mm
Werkstück-Einspannlänge 420
bis max. 620 mm
Schleifschnecken-? / Profilschleifscheibe Ø
145 x 210 / 175 mm
Drehzahl der
Schleifschnecke/Profilwerkzeug 2.500 – 10.000
U/Min.
Drehzahl des Tisches max.
750 U/Min.
Spindelantrieb 28 kW
Gesamtantrieb ca. 50 kW - 400 V – 50 Hz
Gewicht
gesamt ca. 12.000 kg
Zubehör /
Sonderausstattung
• LIEBHERR - CNC-Steuerung Type LH
90 GG ist eine einfach zu
programmierende CNC-Steuerung
(B+R/IPC 5000) mit verzahnungsspezifischer
Bedieneroberfläche und Diagnose-Funktionen für eine schnelle
Fehler-
behebung. ( auch Ferndiagnose möglich)
•
Mit Einrichtung zum automatischen Einfädeln der Schleifscheibe in die
Zahnlücke
• Die Maschine arbeitet mit drei
Schleifverfahren:
a. Wälzschleifverfahren mittels CBN –
Schleifschnecken = schnellste
Bearbeitung
b.
Profilschleifen mittels CBN Profilschleifscheiben(eine oder 2
Scheiben) = genaueste Bearbeitung!
c. Kombination aus a
und b (wirtschaftlichste Lösung) = Vorschleifen
mit der
Schleifschnecke / Genauigkeitsschleifen mit der Profilschleif-
scheibe im Einzelteilverfahren
• Automatisches Shiften der
Schleifschnecke bzw. automatische Positionieren
der
Profilscheibe
• Automatische Werkstückladeeinrichtung
mittels eines Ringladers welcher am
Gegenständer montiert
ist und automatisch Roh und Fertigteile ein und
ausbringt.
Die Werkstücke werden über ein separat stehendes
Gliederförder-
band Fabr. FLEX LINK zum Ringlader gebracht ,
abgegriffen und auch wieder
abtransportiert. Eine mannlose
Fertigung ist dadurch möglich.
• hydraulische
Werkstückspannung im Tisch, jedoch ohne Spannzeuge.
Reitstockschlitten am GegenStänder vorhanden aber ohne Reitstock.
Schlittenhub bis ca. 350 mm
• kompl.
Arbeitsraumkapselung mit Schiebetüre und mit separater
CO2
– Löscheinrichtung/IR-Sensor
keine
Original-Kühlmittelanlage ( da Zentralversorgung), und kein
Abrichter vorhanden
Zustand : gut bis sehr gut –
unter Strom vorführbereit, kompakte Bauart!
Lieferung : ab
Lager - wie besichtigt
Zahlung : rein netto -
nach Rechnungserhalt
Wir freuen uns über Ihr Interesse –
weitere 200 Verzahnungsmaschinen ständig
am
Lager.
