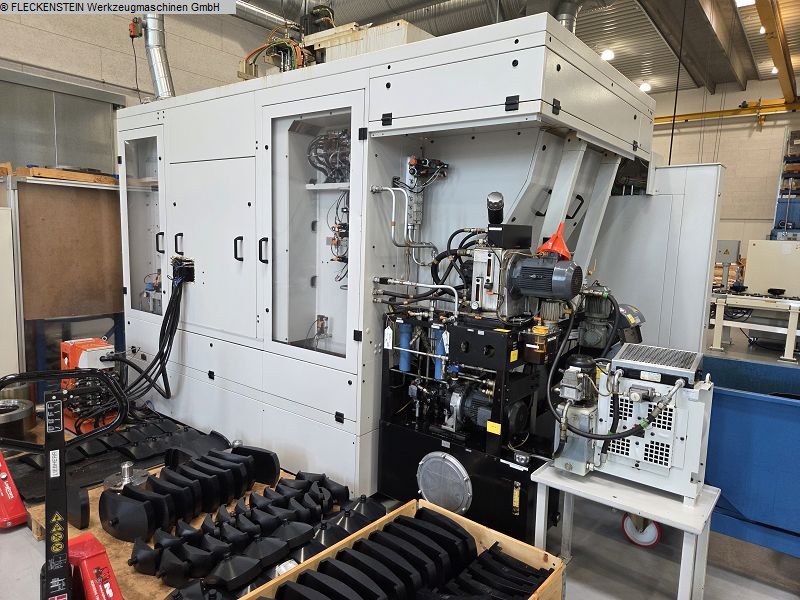

LIEBHERR LFS 380 Zahnradstossmaschine

Raddurchmesser - max.: 380 mm
Radbreite: 200 mm
Modul - max.: 6
Modul - min.:

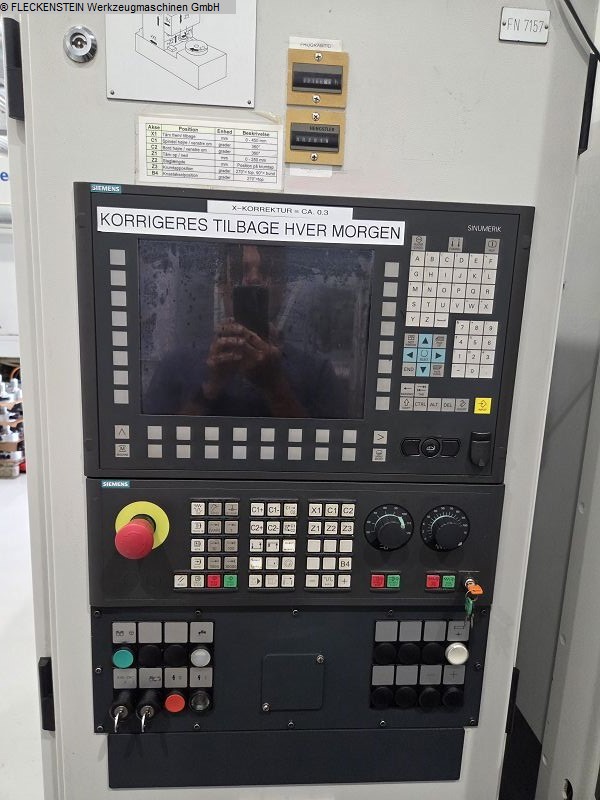

Steuerung: SIEMENS Sinumerik 840D
Arbeitsbereich: -
max. Verzahnungsdurchmesser: 380 mm
max. Werkstückdurchmesser: 400/ 600 (800) Außen innen beg
Max. Verzahnbreite: 200 mm
Achsabstand Stoßkopf-Tischmitte min./max.: -50 / 450 mm
Verfahrbereich der Hublage (Z-Achse): 250 mm
Max. Modul bei Geradverzahnung: 6 mm
Max. Axialweg Maschinenständer: 250 mm
Arbeitstisch:: -
Tischdurchmesser: 400 mm
Tischbohrung: 150 mm
Max. Tischdrehzahl: 30 1/m
Anzahl T-Nuten: 6 St.
Tisch ausgerüstet mit hydr. Spanneinrichtung: -
Multi-Schnittstelle für Palettenbeladung und: -
Nullpunktspannsystem im Arbeitsraum:
Stoßkopf + Abhebenocken:: -
Antriebsleistung Stoßkopf: 37 kW
Max. Hubzahl: 600 DH/min
Achswinkelverstellung Stoßkopf: +/- 0,5 °
Spindelkonus: HSK-B100 DIN 69893
Schneidradhalter-Aufnahme: 60
Stoßspindeldurchmesser: 110 mm
Hublänge, automatisch verstellbar: 0 -215 mm
Verstellgeschwindigkeit: 600 mm/min
Duonocken für Außen- und Innenverzahnung: Umstellung mit Schalter
Beschleunigter Rückzug: -
Betriebsspannung: 400 V
Betriebsfrequenz: 50 Hz
Steuerspannung: 24 V
Gesamtleistungsbedarf: kW
Maschinengewicht ca.: 16 t
Raumbedarf ca.: 4,5 x 2,8 x 3,2 m
Ausstattung, Zubehör
• LIEBHERR LFS380 Grundmaschine mit SINUMERIK 840D Steuerung
• Sehr gut ausgestattete Wälzstoßmaschine mit großem Arbeitsbereich (bis Ø 800mm)
• Hydraulikaggregat mit ca. 70bar Betriebsdruck
• Schmierung und Hydrostatikaggregat mit ca. 100l Füllmenge
• Magnetischer Späneförderer
• Komplette Beladezelle zur automatischen Bestückung der Stoßmaschine LFS380
• Zahlreiche Werkzeugpaletten
• Betriebsstunden ca. 22.500h
