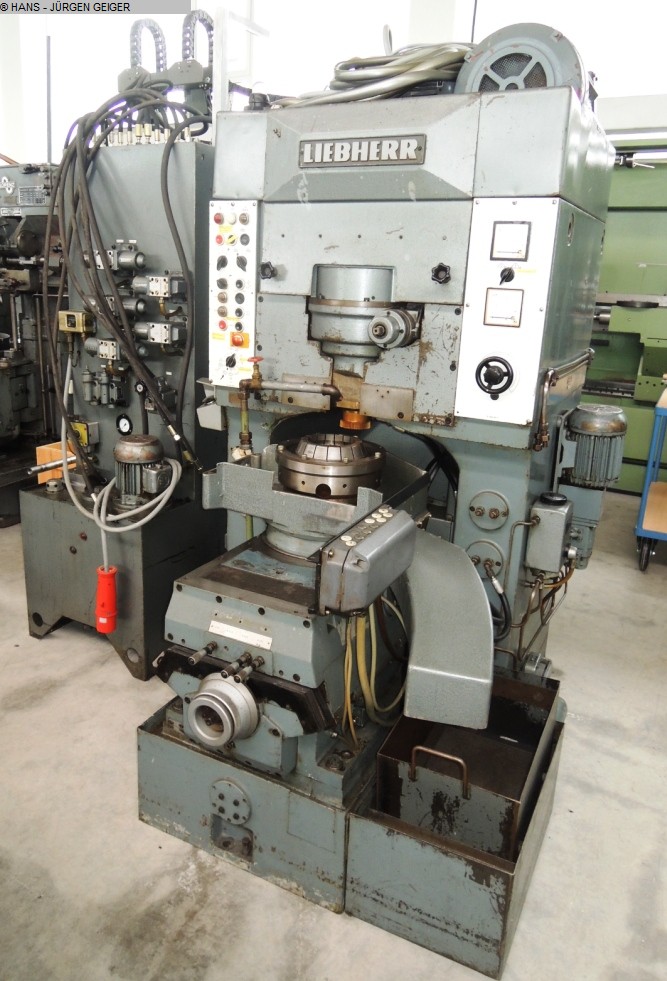

LIEBHERR WS 1 Zahnradstossmaschine

Raddurchmesser - max.: 265 mm
Radbreite: 45 mm
Modul - max.: 4
Modul - min.: 0,3
Werkstückdurchmesser - max.: 300 mm
Hublänge max.: 0-50 mm
Hublageverstellung: 25 mm
Entfernung Arbeitsspindel/Aufspannfläche max.: 170/245 mm
Spindelaufnahme: innen MK 4
Tischgröße: 180 mm
Tischbohrung: 95/75 mm
Hubzahlen pro Minute: 450 - 840
Gesamtleistungsbedarf: 10 kW
Maschinengewicht ca.: 5200 kg
Raumbedarf ca.: m
Wahlschalter f.div. Arbeitsprogramme u.Handsteueru:
richtung, hydr.Werkstückaußenspanneinrichtung auf:
es wird innenverzahnt, sep. Schaltschrank u. sep.:
statische Geradführung mit Ölrückkühler separat, s:
zur opt. Stößelabhebung, stfl. Hubzahlregulierung:
eingeb.Kühlmitteleinrichtung, voreinstellb. Impuls:
Tischabschaltung, div. Wechselräder:
max. Rad-Æ (aussen) ca. 265 mm *
max. Werkstück-Æ bei Innenverzahnung 300 mm
max. Radbreite 45 mm
Modulbereich 0,3 - 4
Hublänge 0 - 50 mm
Verstellung der Hublage 25 mm
Distanz Tisch zu Spindel min./max. 170/245 mm
Spindelinnenaufnahme (außen 90/50 inn) MK 4
Tischgröße 180 mm
Tischbohrung 95 / 75 mm
Tischweg quer ca. 175 mm
Hubzahlen stufenlos regelbar 450 - 840 Hübe/min
Vorschubbereich 0,09 - 0,6 mm/Hub
Rundvorschub 2722 - 681 Hübe/Schneidrad-U.
Gesamtantrieb 10 kW- 380 V -50 Hz
Gewicht 5.200 kg
Zubehör / Sonderausstattung
* Wahlschalter für diverse Arbeitsprogramme u. Handsteuerung
* Mehrschnitt-Einrichtung Schruppen/Schlichten/Ausfeuern
* hydraulische Werkstück-Außenspanneinrichtung auf d.Tisch
aufgebaut - es wird innenverzahnt ( eine Art Spannzange )
* separater Schaltschrank und separate Hydraulik
* hydrostatische Gerad-Führung mit Ölrückkühler, separat
* seitliche Tischversetzung zur optimalen Stößelabhebung
* stufenlose Hubzahlregulierung über GS-Motor
* eingebaute Kühlmitteleinrichtung
* voreinstellbarer Impulszähler zur genauen Tischabschaltung
nach jedem Schnitt mit digitaler Anzeige
* div. Wechselräder
