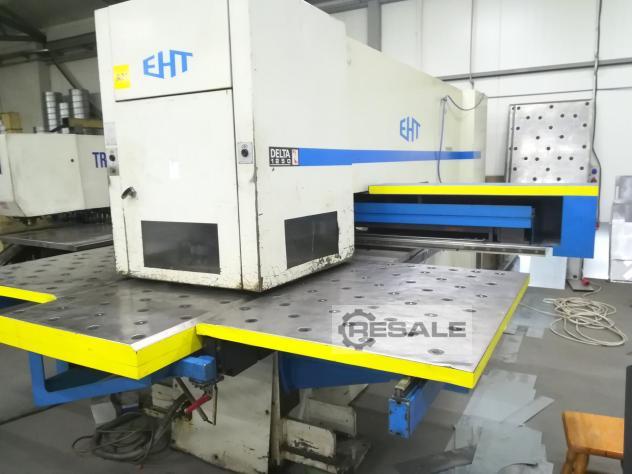

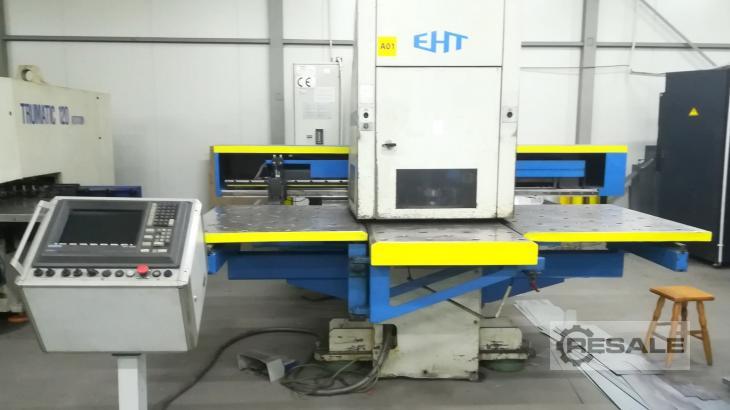

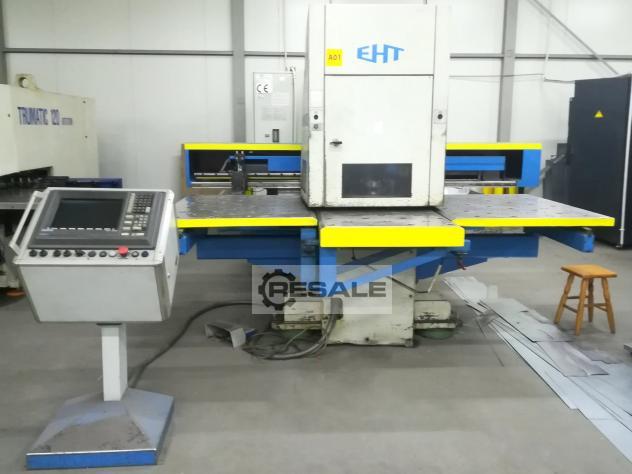

LVD EHT DELTA 1250 RS TK CNC-Revolverstanzmaschine

Die LVD EHT DELTA 1250 RS TK Stanzmaschine wurde 1999 gebaut. Es ist mit einer MNC 32000 CNC-Steuerung ausgestattet. Die Stanzmaschine hat einen maximalen Druck von 20 Tonnen und ermöglicht die Verarbeitung eines Blechs mit den Abmessungen 1250×1250 mm und einer Dicke von 4,5 / 6 mm. Die Maschine führt maximal 650 Schläge pro Minute aus. Die Presse ist mit einem Hydrauliksystem, einem Revolver mit vier Stationen (A, B, C, D) und einem Abstandseinstellungssensor G8823142 ausgestattet.

Technische Parameter:

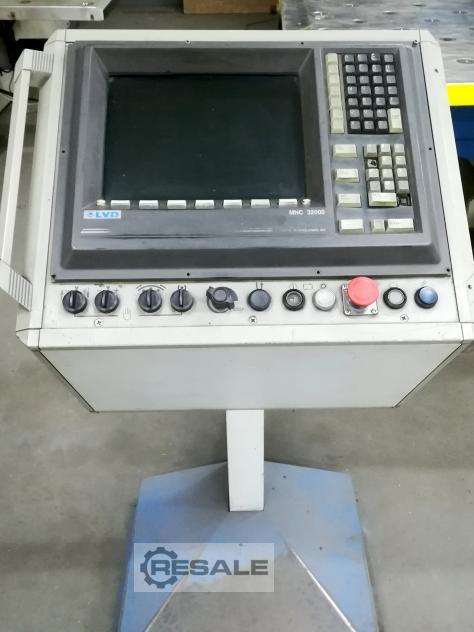

– CNC-Steuerung: MNC 32000
– maximale Presskraft: 20 Tonnen
– Plattenmaße X x Y: 1250 x 1250 mm
– Blechdicke: 4,5 / 6 mm
– maximale Hubzahl: 650 1 / min
– Nennhubzahl: 300 1 / min
– Öltank: 200 L
– Gesamtleistung: 18,7 kW
– Motor: 11 kW
– Spannung: 400 V
– Gewicht: 17 Tonnen

Hydrauliksystem – Dicker Turm:
– Instrumentierung: Station A, B, C, D
– Spielausgleichssensor: G8823142
– Position des Durchhangsensors, Maß C: 210 mm
Steuerung :
– Stanzen: X = 25mm, Y = 0mm ohne Blech
– Nibbeln: X = 1mm, Y = 0mm ohne Blech
– Schläge pro Minute: 400 / min +/- 5%
– Schläge pro Minute: 200 / min +/- 5%
Normales Blatt:
– Blechdicke: 3 mm
– Z-Achsen-Vorschub: 13,5 mm
– Geschwindigkeitscode: M61
