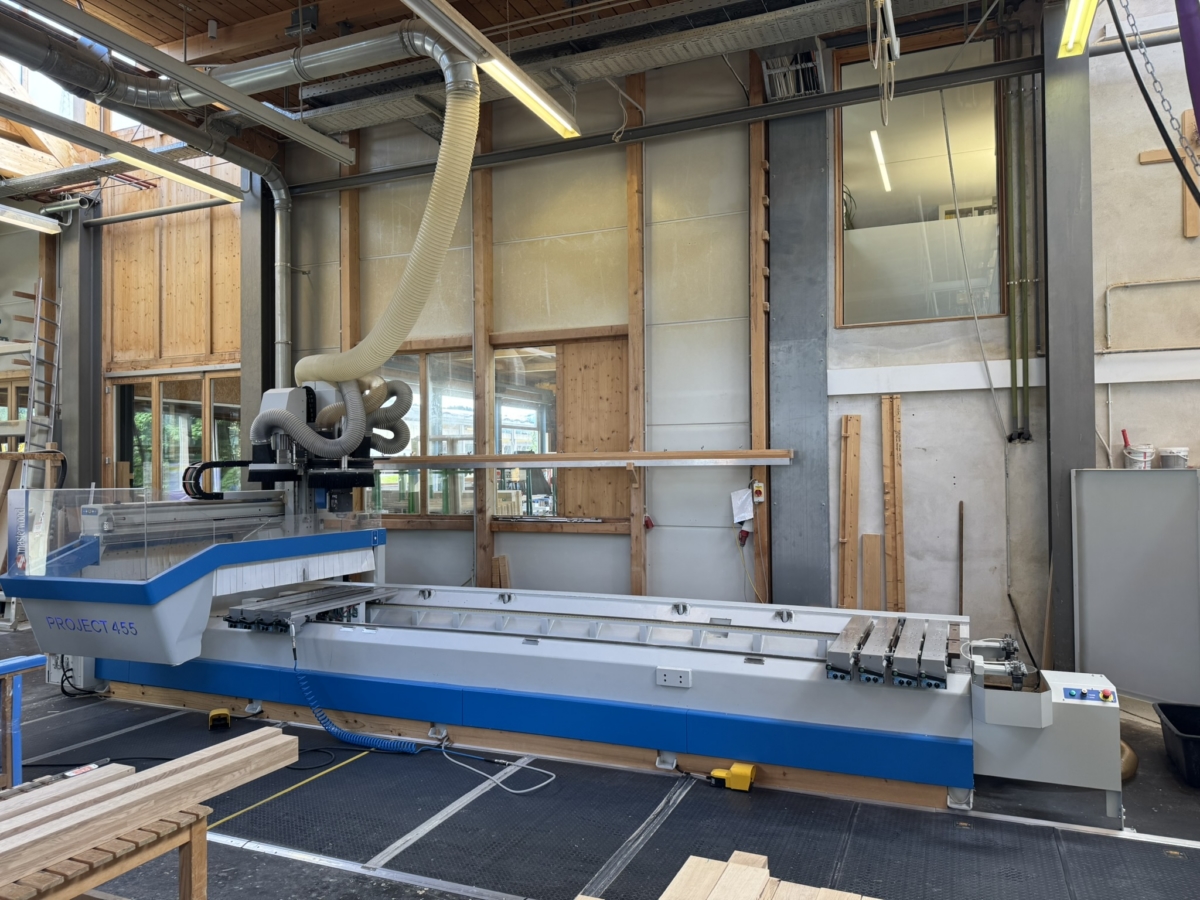

MASTERWOOD Project 455 L CNC-Bearbeitungszentrum

Verfahrwege (X,Y,Z): 5.910,1.815,655 mm
Anzahl der Spindeln senkrechter Bohrkopf: 14 St.
Anzahl der Spindeln waagrechter Bohrkopf: 4 St.
Hauptmotor: 12 kW
Werkzeugaufnahme: HSK F63
Anzahl Achsen: 5 St.
Anzahl Werkzeuge: 20 St.
Arbeitsbereich: 5005 x 1450 x 200 mm
Betriebsstunden: 3108 h
Masterwood Project 455 L, 5-Achs-CNC-Bearbeitungszentrum
-----------------------------------------------------
Maschine noch im Einsatz zu besichtigen! Verkauf ab Standort.
Abbau und Remontage optional durch erfahrene Masterwood-Techniker möglich!
Das Masterwood Project 455 L ist ein hochflexibles, numerisch gesteuertes
5-Achs-Bearbeitungszentrum in massiver Portalbauweise. Es wurde speziell
für die anspruchsvolle Komplettbearbeitung (Bohren, Fräsen, Nuten) von
Massivholz, Plattenwerkstoffen, Fenstern, Türen und Treppen entwickelt.
Durch die verlängerte L-Ausführung verfügt die Maschine über einen
besonders großen Arbeitsbereich für Bauteile mit Überlänge.
Technische Daten Zusmmenfassung:
-----------------------------------------------------
Verfahrwege: X = 5.910 mm, Y = 1.815 mm, Z = 655 mm
Werkstückmaße max.: Länge 5.005 mm, Tiefe 1.450 mm, Höhe = 200 mm
Max. Achsgeschwindigkeit: X = 80 m/min | Y = 80 m/min | Z = 25 m/min
Arbeitstisch-System: Schlauchloser „TUBELESS“-Arbeitstisch mit Vakuum-Spannsystem
Anzahl Tischbalken: 8 Tischbalken (L-Version)
Positionierhilfen: 4 Werkstückhebevorrichtungen (für schwere Bauteile)
Anschläge: 8 hintere, 8 Zwischenanschläge, je 1 Seitenanschlag (re/li)
Vakuumpumpe
Hauptspindel:
-----------------------------------------------------
Frässpindel (Hauptspindel): 12 kW, 5-Achs-Spindel
Kühlsystem Spindel: Flüssigkeitsumlaufkühlung (für maximale Dauerbelastung)
Werkzeugaufnahme: HSK-F63
C-Achse (Rotation): Indizierbar um ± 360°
Fest installierter Bohrkopf:
-----------------------------------------------------
Spindeln gesamt: 19 unabhängige Bohrspindeln.
• Vertikalspindeln: 7 in X-Richtung, 7 in Y-Richtung.
• Horizontalspindeln: 2 Doppelspindeln in X-Richtung, 1 Doppelspindel in Y-Richtung.
• Spindelabstand: 32 mm Norm-Raster.
• Integrierte Nut-Säge: Sägeaggregat in X-Richtung, Sägeblatt Ø 125 mm (4.000 U/min).
Werkzeugwechselsystem
-----------------------------------------------------
Karussell-Magazin: 16-fach Werkzeugwechsler
Zusatzplätze: Linearer Werkzeugwechsler mit 4 Plätzen am Maschinenbett für großformatige Werkzeuge (z.B. Profilfräser oder Sägeblätter bis Ø 350 mm).
Steuerung & Software-Ausstattung
-----------------------------------------------------
Hardware: Leistungsstarke PC-Steuerung mit Windows-Betriebsoberfläche und 17-Farb-TFT-Monitor.
Netzwerk: Integrierte Ethernet-Karte zur einfachen Online-Anbindung
Software-Paket:
• MasterWork: Grafisches Programmiersystem (CAD/CAM-Schnittstelle, DXF-Import, Makros).
• Master AT: Grafische Rüsthilfe zur optimalen Positionierung der Blocksauger und Tischbalken.

Fernwartung: Vorbereitet für Teleservice On-Line zur direkten Online-Fehlerdiagnose.
Zubehör:
-----------------------------------------------------
Diverse Vakuumspanner
4 Stk. Massivholzspanner
Furnieranschläge
Teile der abgebildeteten Werkzeuge (auf Anfrage)
------------------------------------------------
Preis der o.g. Maschine auf Anfrage!
------------------------------------------------
Weitere Infos:
-----------------------------------------------------
Abbau und Verladung auf Anfrage!
Wiederinbetriebnahme durch erfahreren Masterwood-Techniker auf Anfrage!
(technische Angaben laut Hersteller - ohne Gewähr!)
