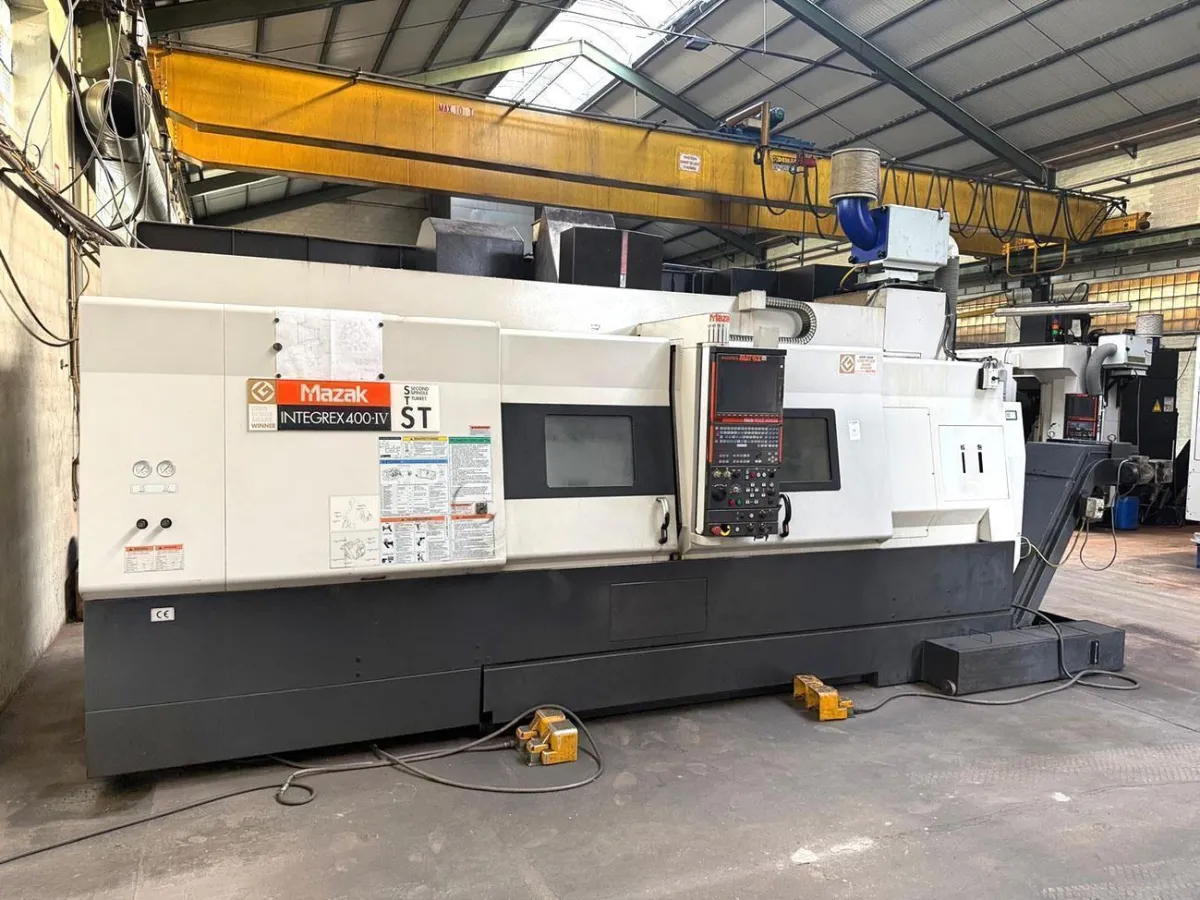

Mazak Integrex 400-IV ST CNC Drehmaschinen

5-assige simultaanbewerking voor complexe werkstukken
- Verplaatsing in de X-as: 615 mm
- Verplaatsing in de Z-as: 1585 mm
- Verplaatsing in de Y-as: 250 mm
- Verplaatsing van de X2-as (onderste toren): 230 mm
- Verplaatsing van de Z2-as (onderste toren): 1388 mm
- Verplaatsing B-as: -30° gt; 210°

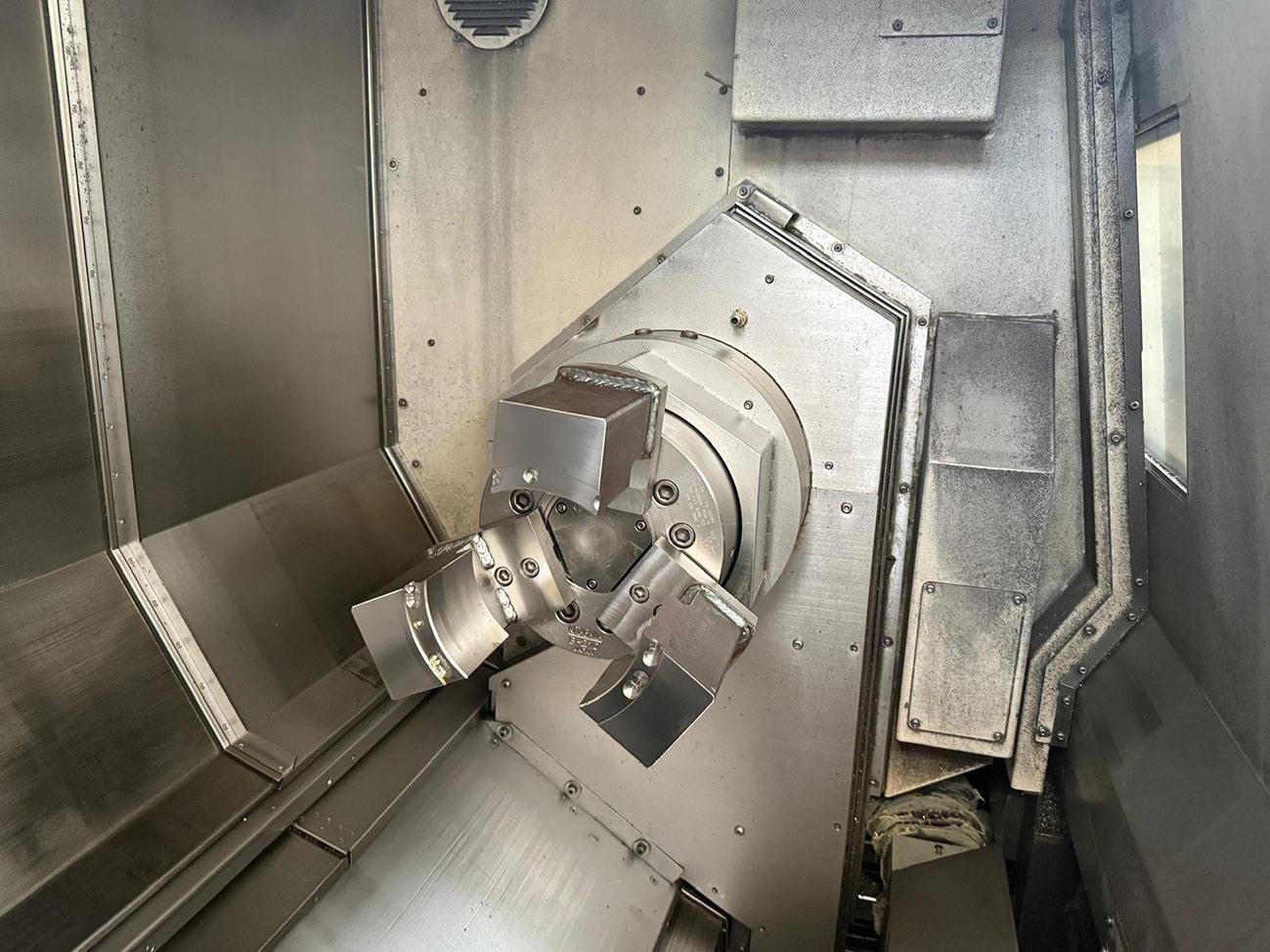

Tweede spindel:
spankopdiameter: 300 mm
tweede spindelsnelheid: 4000 tpm
Tweede spindelverplaatsing: 1574 mm
boring van de tweede spindel: diameter 91 mm
Vermogen op de tweede spindel: 26/22 kW

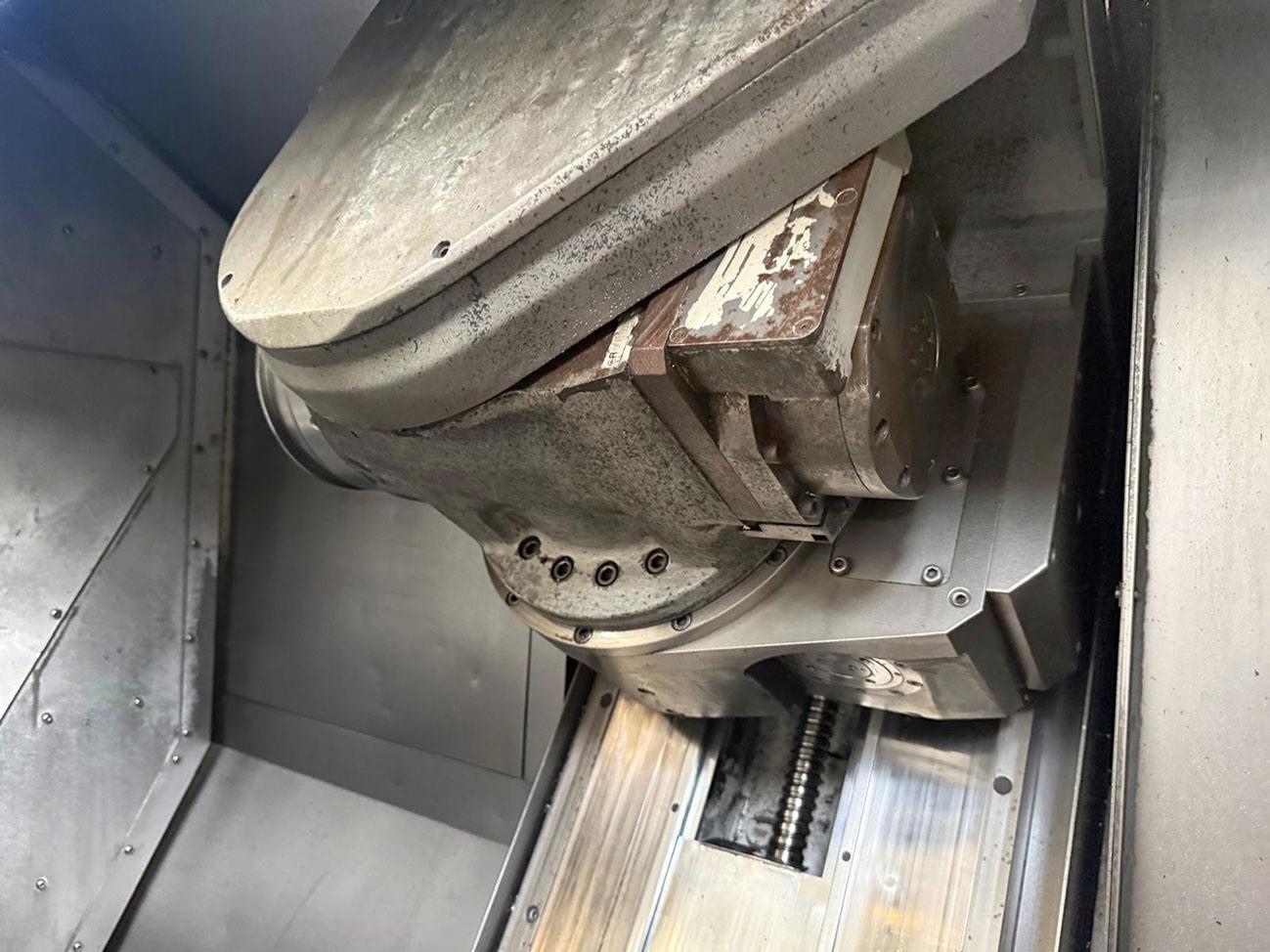

Freesspindel:
revolverkop met enkele spindel en automatische gereedschapswisselaar
Maximale spindelsnelheid: 12.000 tpm
maximaal spindelkoppel: 120 Nm

Onderste geschutskoepel:
9-positie trommelrevolver

Swing over bed: 760 mm
Distance centre tot centre: 1519 mm
Max longitudinal travel Z-axis: 1585 mm
Max cross travel X-axis: 615 mm
Spindle cone: A2-8
Dia of spindle bore: 112 mm
Power on the spindle: 30/22 kW
Number of speeds: 3300 rpm
Command: Mazatrol Matrix
Total power needed: 91 kVa
Length: 5200 mm
Width: 2800 mm
Height: 2720 mm
Weight: 17 ton
Toolchanger: yes
Number of tools: 20 positions
