MAZAK SUPER TURBO X48 MK II CNC Laserschneidanlagen

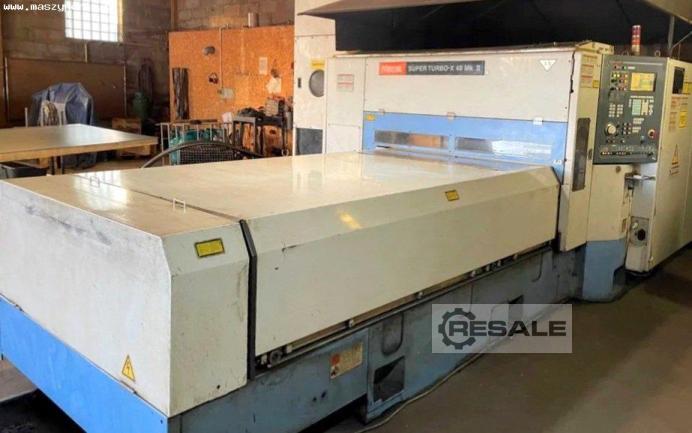

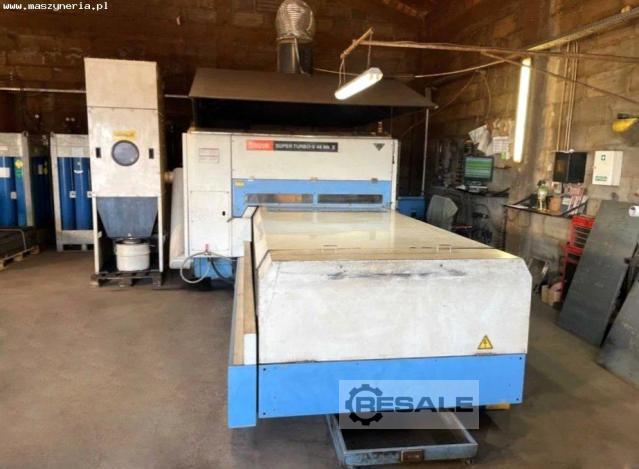

MAZAK SUPER TURBO X48 MK II Laser wurde im Jahr 2001 in Japan gebaut. Die kompakte Laserschneidmaschine ist für das präzise Schneiden von vorprogrammierten Formen in Blechen aus Baustahl, Edelstahl und Aluminium konzipiert. Die geringen Abmessungen der Maschine und die in den Maschinenrahmen integrierten Komponenten wie der Späneförderer und die CNC-Steuerung MAZATROL L32B ermöglichen einen optimalen Einsatz sowohl in kleinen Betrieben als auch in der Serienfertigung.

Die Brennschneidmaschine MAZAK ST-X 48 MKII kann Bleche mit einer maximalen Dicke von 15 mm (Baustahl S235), 6 mm (Edelstahl) und 3 mm (Aluminium) bearbeiten. Die hohe Schneidgeschwindigkeit sowie die hervorragende Bearbeitungsqualität und -genauigkeit über den gesamten Arbeitsbereich bei niedrigen Betriebskosten werden durch den YB-L150A 8M-Resonator erreicht, der sich durch eine hohe Energieeffizienz auszeichnet und die Anpassung der Laserstrahlleistung im Bereich von 300 W bis maximal 1500 W ermöglicht.

Die Brennschneidmaschine verfügt über eine umfangreiche Ausstattung, darunter Servomotoren für die X-, Y- und Z-Achse, einen 7,5″-Schneidkopf und das ENTSTAUBER LDC-1/1000/13 Staubabscheidesystem zum Auffangen von Staub und Verunreinigungen, die während der Bearbeitung entstehen. Die Brennschneidmaschine wiegt 12500 kg.

Technische Daten der Laserschneidmaschine MAZAK SUPER TURBO X48 MK II
- maximale Laserleistung: 1,5 kW (1500 W)
- Einstellung der Laserleistung: 300 W – 1500 W
- bearbeitbare Fläche (L x B): 2500 x 1250 mm
- Maximale Werkstückdicke (Baustahl S235): 15 mm
- Maximale Werkstückdicke (Edelstahl): 6 mm
- Maximale Werkstückdicke (Aluminium): 3 mm
- Maximale Blechabmessungen (L x B x H): 2500 x 1250 x 12 mm
- Maximales Gewicht des Blechs: 300 kg
- Vorschubgeschwindigkeiten in der X/Y/Z-Achse: 2685/1270/100 mm
- Eilgang in der X/Y/Z-Achse: 24/24/25 m/min
- Positioniergenauigkeit X- und Y-Achse: ± 0,01/500 mm
- Positioniergenauigkeit der Z-Achse: ± 0,01/100 mm
- Wiederholbarkeit der X/Y/Z-Achse: ± 0,005 mm
- maximale Schnittgeschwindigkeit: 15 m/min
- Laser-Typ: CO2
- Wellenlänge: 10,6 μm
- Strahldurchmesser: ⌀ 22,5 mm
- Streuwinkel des Strahls: 0,11°
- Vorschubgeschwindigkeit des Späneförderers (50 Hz/60 Hz): 2,2/2,6 m/min

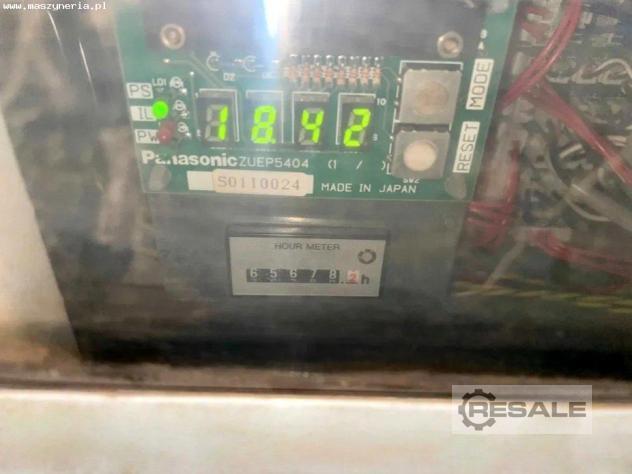

- Betriebsstunden des Resonators: 65678,2 h
- Leistungsaufnahme: 25 kW
- Gewicht des Staubabscheiders: 350 kg
- Gesamtgewicht der SUPER TURBO X48 MK II Maschine: 12500 kg

Ausstattung der CO2-Laserschneidmaschine

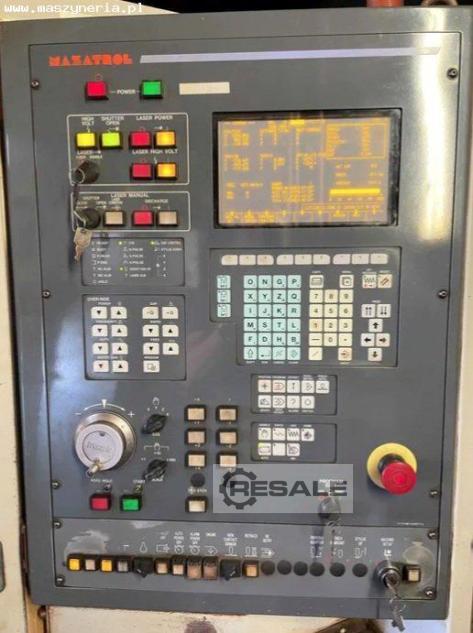

- CNC-Steuerung: MAZATROL L32B
- Resonator: YB-L150A 8M

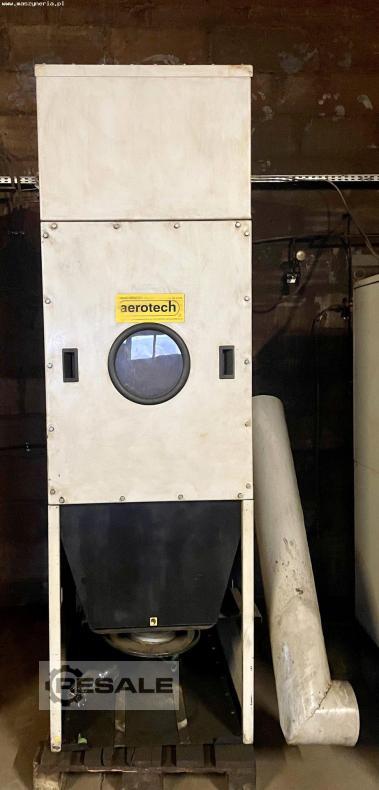

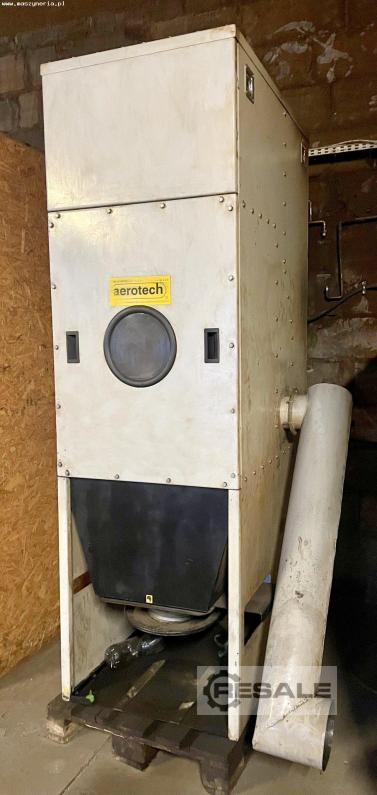

- Staubabscheider: ENTSTAUBER LDC-1/1000/13
- X,Y,Z-Achsen-Servomotoren
- Späneförderer in den Maschinenrahmen integriert
- 7,5″ Kopf
- 3 Blechklemmen mit Positionsgeber
- Blechhebevorrichtung, Hub 5 mm mit Rotation
- Arbeitsraum-Beleuchtung
- Düse
- Ersatzteile (Kopfkabel, Elektroventile)
- technische Dokumentation
