Profilbearbeitungszentrum MEPAL ATLANTIS C3SR wurde im Jahr 2018 in
Italien von MEPAL Italia s.r.l (RobTech) gebaut. Die Maschine ist neu,
wurde nach dem Kauf eingelagert und war noch nie in Betrieb.
MEPAL ATLANTIS C3SR ist ein fortschrittliches CNC Bearbeitungszentrum,
das für die Präzisionsbearbeitung von Aluminium- und PVC-Profilen
von drei Seiten ausgelegt ist. Es ist für solche Bearbeitungen
ausgelegt, d.h. für das Bohren und Fräsen von Werkstücken mit einer
maximalen Wandstärke von 2,5 mm und einer Länge von über 3 Metern.
Alle diese Vorgänge werden vollautomatisch in drei numerisch
gesteuerten Achsen (X,Y,Z) durchgeführt. Im Inneren des großen
Arbeitsraums befindet sich ein drehbarer Arbeitstisch, der pneumatisch
in einem Bereich von -90°, 0° und +90° drehbar ist. Diese Lösung
ermöglicht die Bearbeitung von Werkstücken von verschiedenen Seiten,

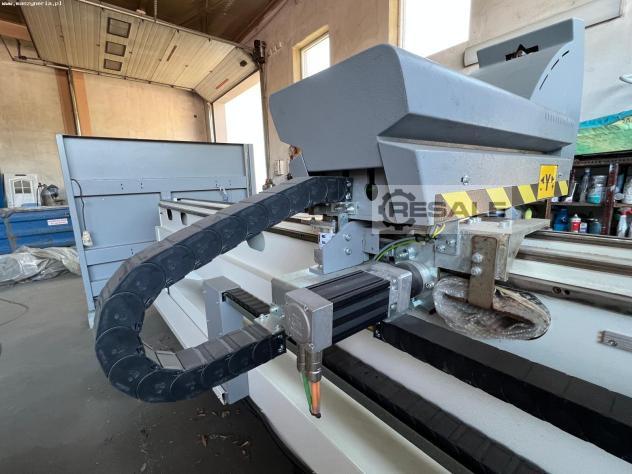

ohne dass das Werkstück umgerüstet werden muss. Die Spindel wird von
einem leistungsstarken 4,5-kW-Motor angetrieben und erreicht eine
Drehzahl von bis zu 18000 U/min. Sie nimmt automatisch die Werkzeuge
auf, die in einem linearen Werkzeugmagazin mit 6 Plätzen gelagert
sind. Der Scheibenfräser wird manuell direkt im Arbeitskopf montiert.
Das Kühlsystem mit einstellbarer Kühlmitteldosierung verbessert die
Bearbeitungsqualität und erhöht die Werkzeugstandzeit.
Die robuste Durchlaufkonstruktion der Maschine ermöglicht ein
bequemes Arbeiten mit langen Profilen, die in Fenster- und
Fassadensystemen verwendet werden. Linear geführte Achsen
gewährleisten eine hohe Genauigkeit und Wiederholbarkeit der

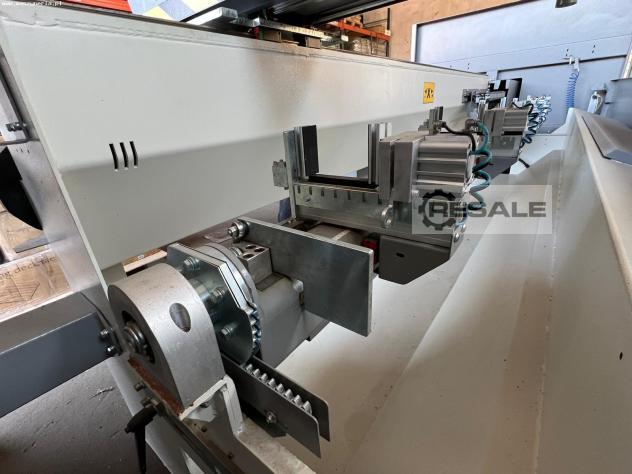

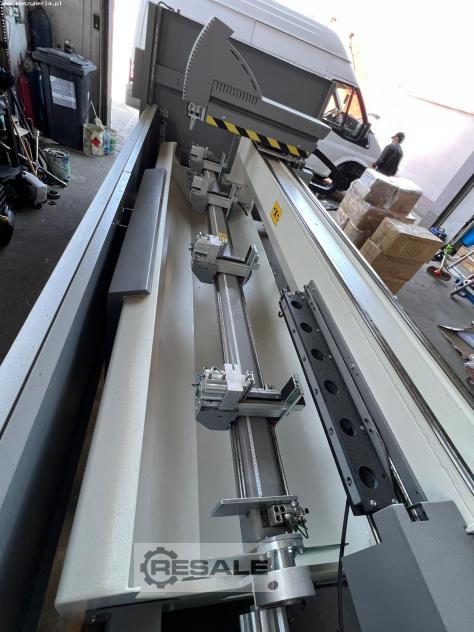

Bearbeitungen. Während der Bearbeitung wird das Profil durch vier
Klemmen an den Linearführungen fest und sicher gehalten. Ein Links-
und Rechtsanschlag dient zur Positionierung des Werkstücks. Das
Fensterprofil Bearbeitungszentrum ATLANTIS C3SR wird über eine
intelligente CNC-Steuerung mit Touchscreen und grafischer Oberfläche
bedient. Die Steuerung ermöglicht die Programmierung der
Bearbeitungen sowohl an der Maschine als auch an externen Computern.
Sie unterstützt auch das AutoCAD-DXF-Dateiformat, was eine schnelle
Erstellung von Bearbeitungsprogrammen und die Integration mit
CAD/CAM-Software ermöglicht. All dies macht das angebotene Aluminium
und PVC Profilbearbeitungszentrum MEPAL ATLANTIS zu einer
ausgezeichneten Wahl für Unternehmen, die auf die Herstellung von
Fenstern, Türen und Aluminiumkonstruktionen spezialisiert sind.
Technische Daten des Aluminiumprofil-Bearbeitungszentrums MEPAL
ATLANTIS C3SR
- Anzahl der CNC-gesteuerten Achsen: 3 (X,Y,Z)
- Vorschub in der X/Y/Z-Achse: 3000/275/280 mm
- Möglichkeit zur Bearbeitung von Werkstücken mit einer Länge von
mehr als 3 m
- maximale Wandstärke des Profils: 2,5 mm
- maximale Spindeldrehzahl: 18000 U/min
- minimale Spindeldrehzahl: 2800 U/min
- Leistung des Spindelantriebs: 4,5 kW
- drehbarer Arbeitstisch
- Drehbereich des Arbeitstisches: -90°; 0°; +90°
- Drehen des Arbeitstisches: pneumatisch
- Höhe des Arbeitstisches: 870 mm
- 6-faches, lineares Werkzeugmagazin
- Werkzeugrückführung: automatisch
- Anzahl der Klemmen auf den Linearführungen: 4
- Positionierung der Spanner: manuell auf Millimeterskala
- Einstellung von Zwischenwinkeln: manuell
- Achsenführung: auf Linearführungen
- Abmessungen der Maschine MEPAL ATLANTIS C3SR (L x B x H): 4500 x
1650 x 1600 mm
Ausstattung des CNC Bearbeitungszentrums MEPAL

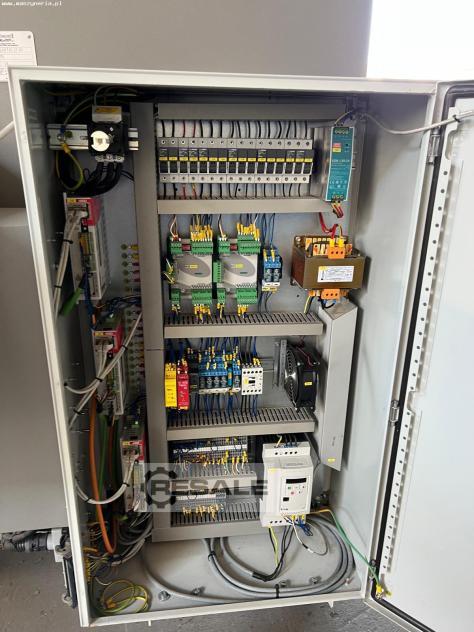

- CNC Steuerung TS7005 auf Windows-Basis mit Touchscreen und
grafischer Oberfläche
Programmierung und Einrichtung der Bearbeitung
externe Programmierung
CAD/CAM-Programmierung
Unterstütztes Dateiformat: AutoCAD DXF
Online-Datenübertragung
USB-Anschluss zum Hochladen von Bearbeitungsprogrammen
- HSD-Spindel
- Scheibenfräserhalter mit Scheibe im Arbeitskopf
- automatisches Werkzeughöhenmesssystem
- automatische Werkzeugdurchmesserkorrektur
- Links- und Rechtsanschlag manuell einstellbar
- Kühlsystem mit einstellbarer Kühlmitteldosierung
