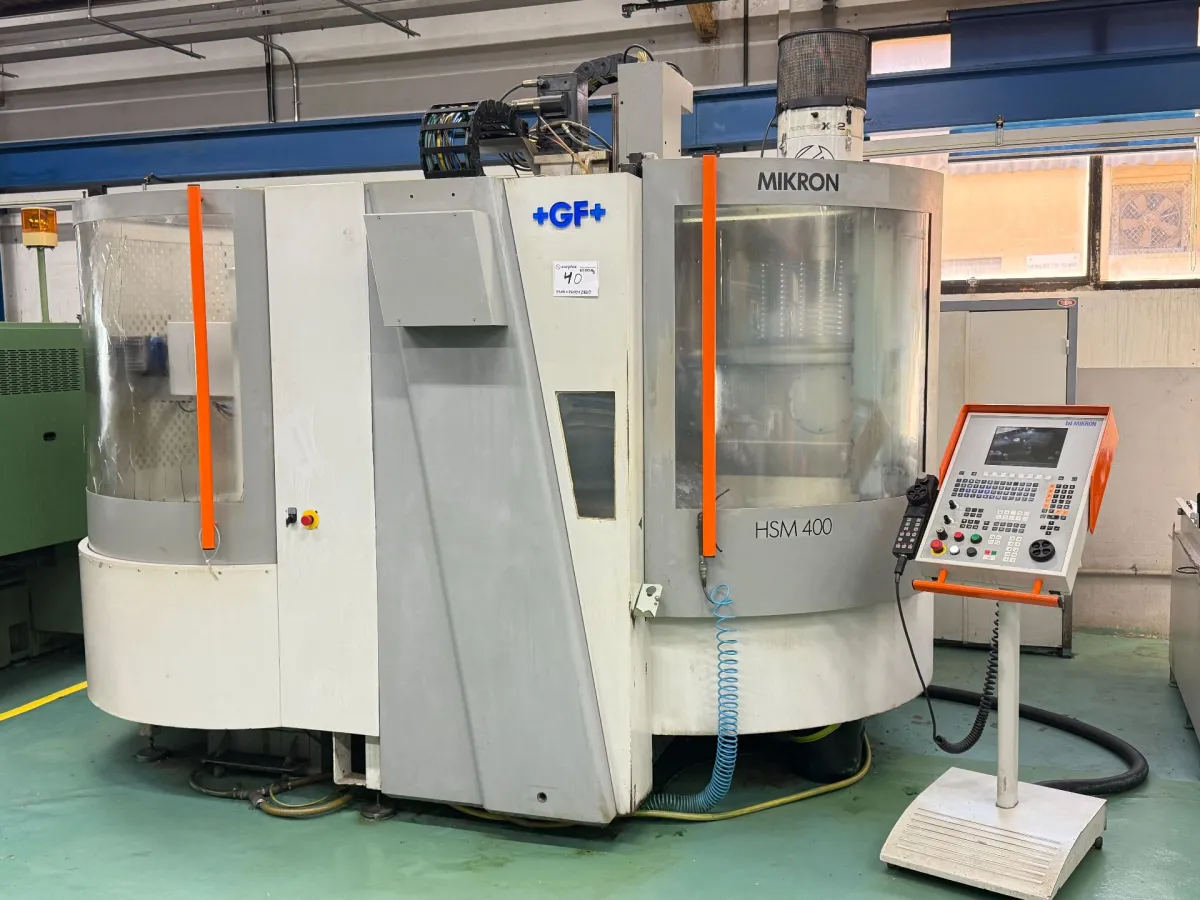

CNC Universal-Bearbeitungszentrum MIKRON HSM400

Mikron HSM 400 ist ein hochpräzises High-Speed-Bearbeitungszentrum

STEP-TEC Spindel Typ HVC140-SB-10-15/42-3F-HSK-E40

Spindelstunden: 26.897 h

Hersteller: Step-Tec AG (Schweiz)

Spindeltyp: HVC140-SB-10-15/42-3F-HSK-E40

Werkzeugaufnahme: HSK-E40

Maximale Drehzahl: 42.000 min⁻¹

Leistung: 13 kW (40 % ED), 10 kW (100 % ED)

Drehmoment: 4,25 Nm (40 % ED), 3,2 Nm (100 % ED)

Schmierung: Öl-Luft-Schmiersystem

Achsantriebe und Dynamik

Antriebssystem: AC-Servomotoren mit Kugelgewindetrieben

Vorschubgeschwindigkeit (X/Y/Z): 0 – 40 m/min

Beschleunigung (X/Y/Z): 1 g (10 m/s²)

Leistungsdaten der Rundachsen

B-Achse: bis 54.000 °/min

C-Achse: bis 90.000 °/min

Werkzeugsystem

Werkzeugaufnahme: HSK-E40

Werkzeugmagazin: 18 / 36 / 68 Werkzeuge je nach Konfiguration

Werkzeugwechselzeit: ca. 10 s

Span-zu-Span-Zeit: ca. 12,5 s

Paletten- und Spannsystem

Erowa UPC Palettensystem: 320 × 320 mm

Werkstückdaten

Maximales Werkstückgewicht: bis 200 kg

Einsatzbereich der Maschine

Die Mikron HSM 400 ist für die hochpräzise Bearbeitung komplexer Bauteile ausgelegt und wird häufig im Werkzeug- und Formenbau, in der Medizintechnik, in der Mikrobearbeitung sowie in der Präzisionsfertigung eingesetzt, bei der höchste Anforderungen an Oberflächenqualität und Maßgenauigkeit gestellt werden.
