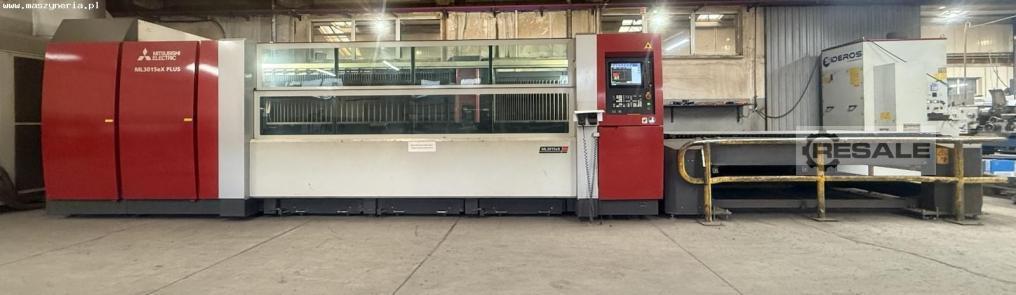

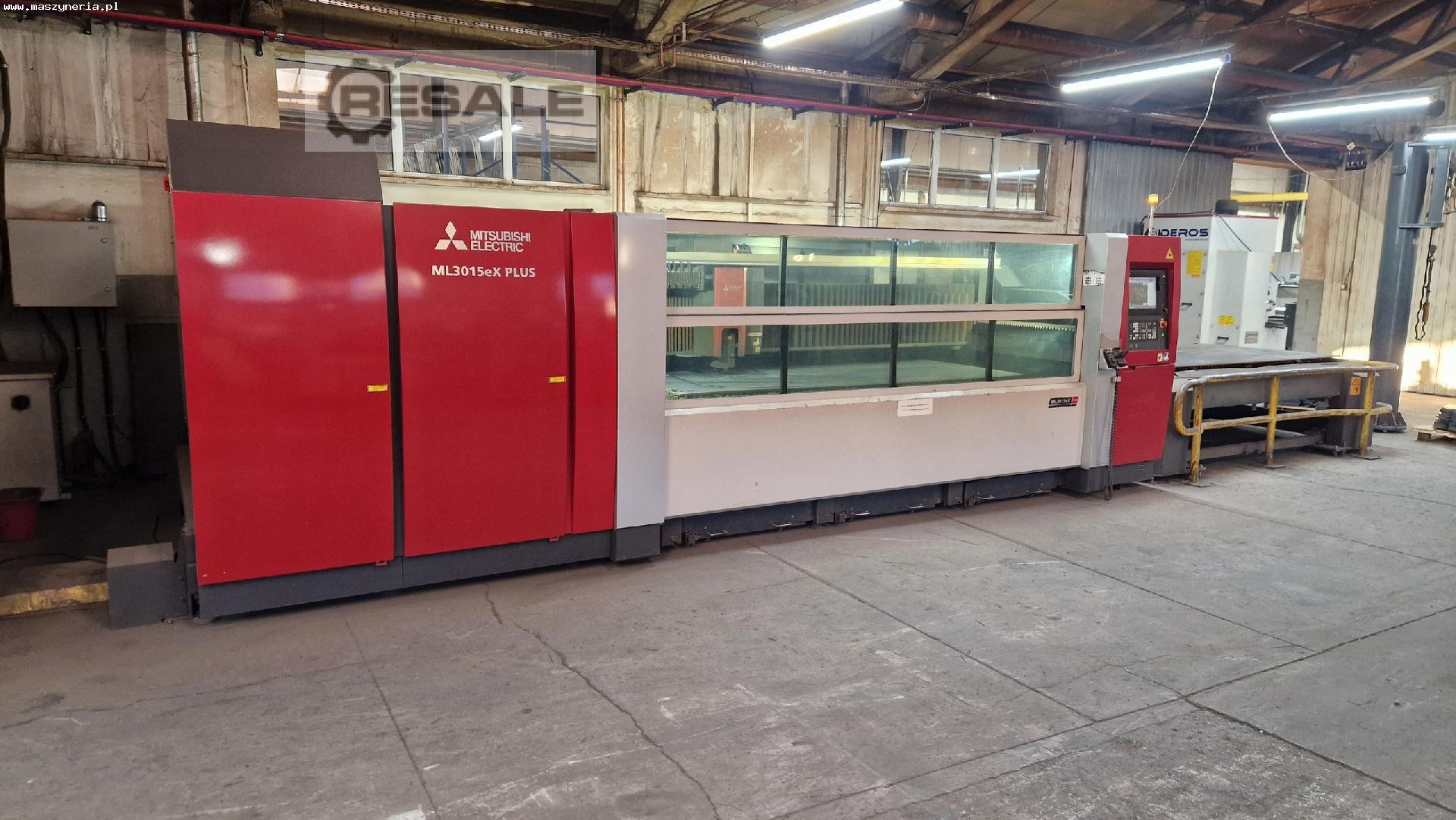

MITSUBISHI ML3015eX PLUS CNC Laserschneidanlagen

Laserschneidmaschine MITSUBISHI ML3015eX PLUS wurde 2019 in Japan von MITSUBISHI ELECTRIC CORPORATION gebaut. Die Maschine, die sich durch den Einsatz der fortschrittlichsten auf dem Markt erhältlichen Technologie auszeichnet, ist eine ausgezeichnete Wahl für das Präzisionsschneiden von Blechen, unter anderem aus Stahl, Aluminium und Kupfer. Werkstücke mit einer maximalen Länge von 3050 mm und einer Breite von 1565 mm werden mit Hilfe eines zuverlässigen Kopfes mit Autofokus bearbeitet, der von einem 4,5 kW starken Laserstrahl angetrieben wird. Der Laserstrahl wird durch elektrische Entladungen in einem speziellen Gasgemisch mit einer relativ langsamen Strömung und in einer Richtung senkrecht zu seiner Achse erzeugt. Die Leistungsüberwachung in Echtzeit in Verbindung mit einer konstanten Strahllänge gewährleistet höchste Schnittqualität über den gesamten Arbeitsbereich und verhindert Leistungsabweichungen von mehr als ± 1%, die für die Bearbeitung stark reflektierender Materialien erforderlich sind.

Der gesamte Bearbeitungsprozess erfolgt vollautomatisch durch den Einsatz eines automatischen Palettenwechselsystems. Dieses System ermöglicht das gleichzeitige Be- und Entladen der Werkstücke während des Schneidens, wodurch die Produktionseffizienz erhöht und die Stillstandszeiten der Maschine auf ein Minimum reduziert werden. All dies wird durch eine fortschrittliche CNC-Steuerung mit Touchscreen ergänzt. Der Laser ML3015EX(S2)-45CF-R wird mit einer umfangreichen Ausstattung angeboten, die unter anderem aus einem zuverlässigen Cross-Flow-Laserresonator mit transversaler Lasergasströmung und einem Staubabscheider besteht. Das Gesamtgewicht der Maschine beträgt 10700 kg.

Technische Daten der Laserschneidmaschine MITSUBISHI ML3015eX PLUS
- Laserleistung: 4,5 kW
- Vorschub in der X/Y/Z-Achse: 3100/1565/150 mm
- Positioniergeschwindigkeit bei gleichzeitigem Betrieb der Antriebe der X- und Y-Achse: 100 m/min
- Arbeitsbereich (L x B): 3100 x 1565 mm
- maximale Werkstückabmessungen (L x B): 3050 x 1525 mm
- Maximale Blechdicke (Normalstahl): 28 mm
- Maximale Blechdicke (Edelstahl): 22 mm
- Maximale Blechdicke (Aluminium): 18 mm
- Maximale Blechdicke (Kupfer): 4 mm
- Maximale Blechdicke (Messing): 4 mm
- maximales Gewicht des Blechs: 930 kg
- Positioniergenauigkeit: ± 0,05 mm
- Wiederholbarkeit der Positionierung: ± 0,01 mm
- Pressluftdruck: 1 MPa
- Druckluftverbrauch: 400 l/min
- Spannungsversorgung: 3x 200 V; 50/60 Hz
- Abmessungen (L x B x H): 10210 x 3130 x 2260 mm
- Gewicht der Laserquelle: 2200 kg
- Gewicht der Maschine MITSUBISHI ML3015eX PLUS: 10700 kg

Ausstattung der Laserschneidanlage ML 3015eX PLUS
- CNC-Steuerung: MITSUBISHI M700
- Laserquelle: MITSUBISHI ML45CF-R
- Schneidkopf MITSUBISHI PH-XS mit Autofokus
- automatisches Palettenwechselsystem
- Staubabscheider: SIDEROS ECO 6HC/S

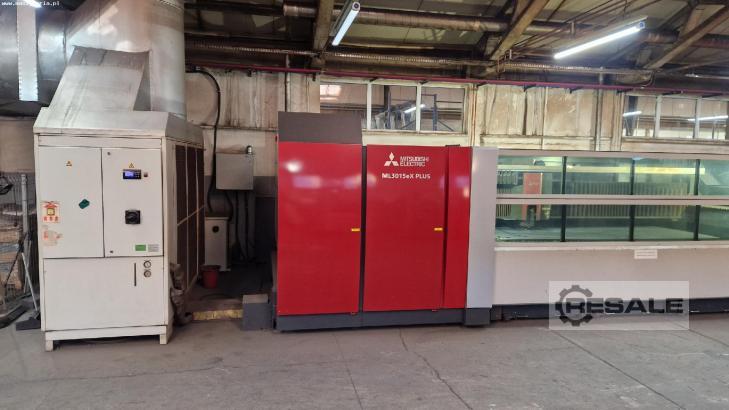

- Kühlgerät (Chiller): KALTETECHNIK OMEGA T 760/2 L AF
- 5″, 7,5″ und 10″ Objektive
