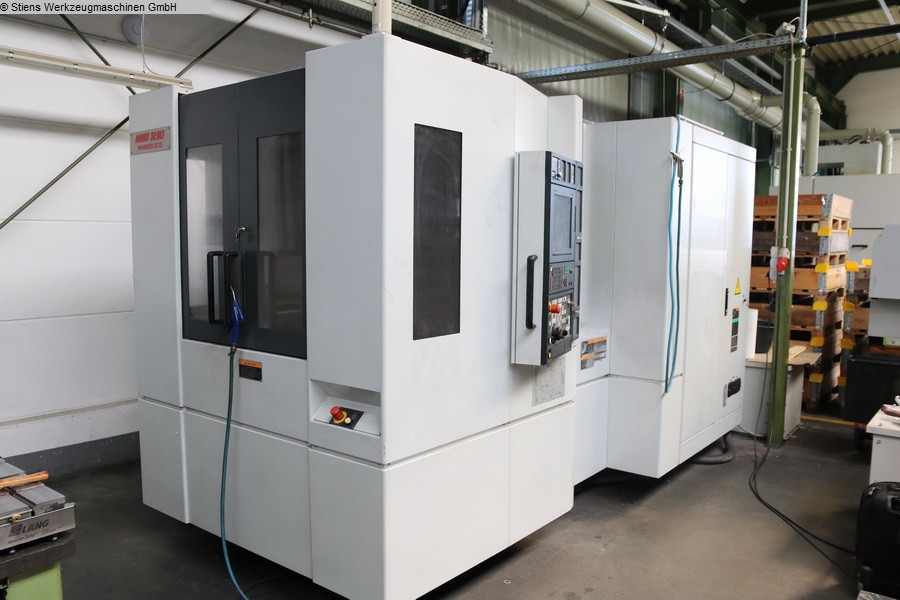

MORI SEIKI NH 4000 DCG Bearbeitungszentrum - Horizontal

x-Weg: 560 mm
y-Weg: 560 mm
z-Weg: 630 mm
Steuerung: MSX 701 III MAPPS
Hauptspindel::
Max. Drehzahl: 14.000 min/-1
Antriebsleistung - Hauptspindel: 18,5 / 11 kW
Max. Drehmoment: 120 Nm
Werkzeugaufnahme: MAS BT 40
Abstand Spindelmitte bis Tisch: 80 - 640 mm
Abstand Spindelnase und Tischmitte: 100 - 730 mm
Palettenwechsler::
Anzahl der Paletten: 2
Palettengröße: 400 x 400 mm
max. Werkstückgewicht: 400 kg
max. Werkstückdurchmesser: 630 mm
max. Werkstückhöhe: 900 mm
Palettenwechselzeit: 6,0 sec
B-Achse: 0,001 °
Werkzeugwechsler::
Anzahl der Werkzeugplätze: 60 pos.
Werkzeugaufnahme: MAS BT 40
max. Werkzeugdurchmesser: 70 / (140) mm
max. Werkzeuglänge: 400 mm
max. Werkzeuggewicht: 8,0 kg
Vorschübe::
Eilgang ( X / Y / Z ): 50 m/min
Vorschubgeschwindigkeit: 0 - 50.000 mm/min
Tippvorschubgeschwindigkeit: 0 - 1.260 mm/min
Gesamtleistungsbedarf: 35 kVA
Maschinengewicht ca.: 9,8 t
Raumbedarf ca.: 5,5 x 3,5 x 2,8 m
Dokumentation:
Späneförderer:
Kühlmitteleinrichtung:
Hochdruckkühlung: 70 bar
innere Kühlmittelzufuhr:
Signallampe:
Papierbandfilter: Knoll KF 110 FKA 500
B-Achse: 0,001°
Hydraulikeinheit:
Werkzeugwechsler:
Palettenwechsler:
Werkzeugbruchkontrolle:
Meßtaster: Renishaw OMP 60
Werkzeughalter: 15x
CNC - Bearbeitungszentrum Horizontal
MORI SEIKI - NH 4000 DCG
- Palettenwechsler
- Optionen der Steuerung
Programmneustart, Zylinder- und Spiralinterpolation
Hochgeschwindigkeitsfräszyklen, Inseln- und Taschenfräszyklen
