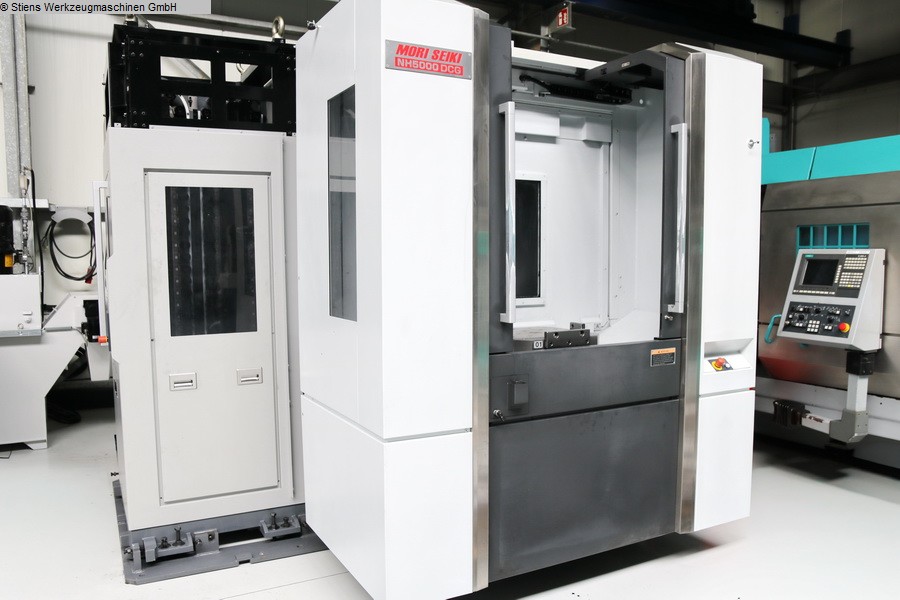

MORI SEIKI NH 5000 / 40 DCG Bearbeitungszentrum - Horizontal

x-Weg: 730 mm
y-Weg: 730 mm
z-Weg: 850 mm
Steuerung: MSX 701 IV MAPPS 4
Hauptspindel::
max. Spindeldrehzahl: 14.000 min/-1
Antriebsleistung - Frässpindel: 22 / 18,5 kW
Werkzeugaufnahme: HSK A-63
Abstand Boden - Tischoberkante: 1.200 mm
Abstand Spindelnase und Tischmitte: 100 - 950 mm
Palettenwechsler::
Anzahl der Paletten: 2
Palettengröße: 500 x 500 mm
max. Werkstückgewicht: 500 kg
max. Werkstückdurchmesser: 800 mm
max. Werkstückhöhe: 1.000 mm
Palettenwechselzeit: 7 sec
Indexierzeit: 1,57 sec
B-Achse (Tisch): 0,001 °
Werkzeugwechsler::
Anzahl der Werkzeugplätze: 120 pos.
Werkzeugaufnahme: HSK A-63
max. Werkzeugdurchmesser: 70 mm
max. Werkzeugdurch. bei freier Nachbarbox.: 140 mm
max. Werkzeuglänge: 500 mm
max. Werkzeuggewicht: 12 kg
Vorschübe::
Eilgang: 50 m/min
Vorschubgeschwindigkeit: max. 50.000 mm/min
Tippvorschubgeschwindigkeit: 0 - 1.260 mm/min
Gesamtleistungsbedarf: 51 kVA
Maschinengewicht ca.: 12 t
Raumbedarf ca.: 5,5 x 3,0 x 2,8 m
Dokumentation:
Späneförderer:
Kühlmitteleinrichtung:
Hochdruckkühlung:
Papierbandfilter:
B-Achse: 0,001°
Werkzeugaufnahmen: 130x HSK A-63
Paletten: 6x
Palettenwechsler: 2 pos.
Werkzeugwechsler: 120 pos.
Meßtaster:
CNC - Bearbeitungszentrum Horizontal
MORI SEIKI - NH 5000 / 40 DCG
- 2-fach Palettenwechsler
- 2x Aufspanntürme
- Bearbeitungszeit: ca. 14.200 Stunden
