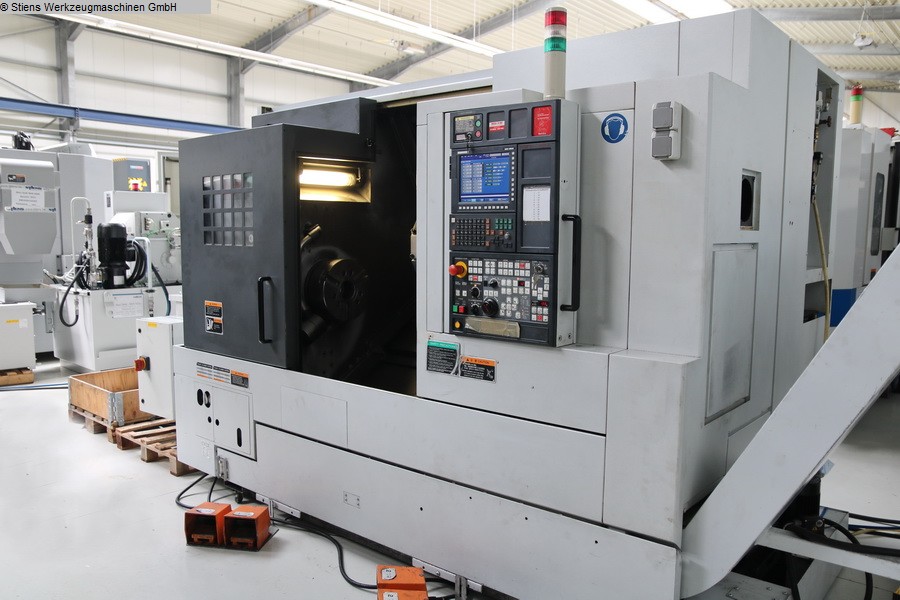

MORI SEIKI NL 2500 SMC / 700 CNC Dreh- und Fräszentrum

Drehdurchmesser: max. 356 mm
Drehlänge: 705 mm
Steuerung: MSX 850 III MAPPS Mitsubishi
Umlaufdurchmesser über Bett: 923,8 mm
Umlaufdurchmesser über Planschlitten: 755 mm
Standard-Drehdurchmesser: 275 mm
Hauptspindel::
max. Spindeldrehzahl: 4.000 min/-1
Antriebsleistung - Hauptspindel: 18,5 / 15 kW
Spindelnase: JIS A2-8
Spindellagerdurchmesser: 140 mm
Spindelbohrung: 91 mm
max. Stangendurchmesser: 80 mm
Futterdurchmesser: 305 mm
C-Achse: 0,001 °
Gegenspindel::
Drehzahlbereich - Gegenspindel: max. 6.000 min/-1
Antriebsleistung - Gegenspindel: 11 / 7,5 kW
Spindelnase: JIS A2-5
Spindellagerdurchmesser: 85 mm
Spindelbohrung: 43 mm
Futterdurchmesser: 210 mm
C-Achse: 0,001 °
Werkzeugrevolver::
Anzahl der Werkzeugplätze: 12 pos.
Anzahl der angetriebenen Werkzeugstationen: 12 pos.
Schaftdurchmesser: 26 mm
Schaftdurchmesser der Bohrer: 50 mm
Drehzahlbereich - angetr. Werkzeugstationen: max. 6.000 min -1
Revolverschaltzeit: 0,25 sec.
Verfahrwege::
x-Achse: 260 mm
z-Achse: 795 mm
b-Achse: 734 mm
Vorschübe::
Vorschubgeschwindigkeit: max. 30.000 mm/min
Eilgang: X/Z/B: 30 m/min
Eilgang: C: 400 min/-1
Gegenspindel::
Gesamtleistungsbedarf: 39 kVA
Maschinengewicht ca.: 6,0 t
Raumbedarf ca.: 5,0 x 2,5 x 2,3 m
Dokumentation:
Späneförderer:
Kühlmitteleinrichtung:
Werkzeugrevolver:
Werkzeugantrieb:
C-Achse:
Dreibackenfutter: Kitagawa B-208
Dreibackenfutter: Kitagawa B-212
Signallampe:
Werkzeugeinmeßarm: 2x
Werkzeughalter: 9x
angetriebene Werkzeuge: 5x
CNC - Dreh- und Fräszentrum
MORI SEIKI - NL 2500 SMC / 700
- Werkzeugantrieb
- C-Achse
- Gegenspindel
- OHNE Absauganlage
