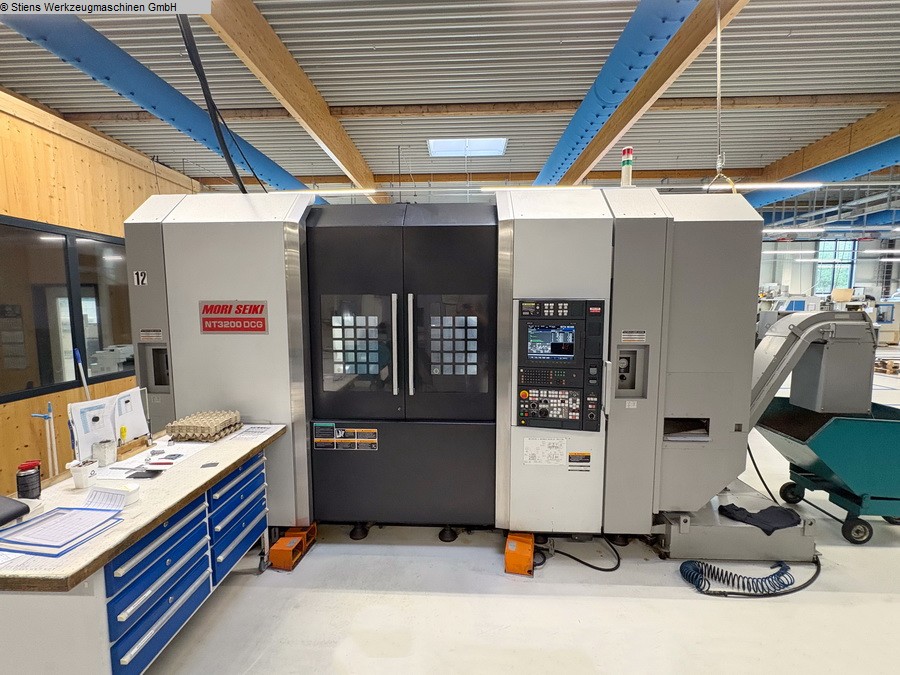

MORI SEIKI NT 3200 DCG / 1000 SZ CNC Dreh- und Fräszentrum

Drehdurchmesser: 600 mm
Drehlänge: 1.045 mm
Steuerung: MSX - 711 III MAPPS III
Umlaufdurchmesser über Support: 600 mm
Abstand zwischen den Spitzen: 1.255 mm
max. Stangendurchmesser: 65 mm
Haupt- und Gegenspindel::
Drehzahlbereich - Hauptspindel: max. 5.000 min/-1
Antriebsleistung - Hauptspindel: 25 / 22 kW
Anzahl der Drehzahlen: 2
Spindelnase: JIS A2-6
Spindelbohrung: 73 mm
Innendurchmesser: 120 mm
C-Achse: 0,0001 °
Futterdurchmesser: 200 mm
Frässpindel::
Drehzahlbereich Werkzeugspindel: max. 12.000 min/-1
Antriebsleistung Werkzeugspindel: 5,5 / 3,7 kW
Werkzeugaufnahme: Capto C5
Innendurchmesser: 65 mm
B - Achse: 0,0001 °
schwenkbar: +/- 120 °
Verfahrwege::
x-Achse: 685 (610 + 75) mm
y-Achse: +/- 125 mm
z-Achse: 1.075 + 130 mm
Werkzeugrevolver::
Anzahl der Werkzeugplätze: 12 pos.
Schafthöhe für Vierkantwerkzeug: 20 mm
Schaftdurchmesser der Bohrer: max. 32 mm
Werkzeugmagazin::
Plätze im Werkzeugmagazin: 40 pos.
max. Werkzeugdurchmesser: 70 mm
max. Werkzeugdurch. bei freier Nachbarbox.: 125 mm
max. Werkzeuglänge: 300 mm
max. Werkzeuggewicht: 4 kg
Wechselzeit Werkzeug - Werkzeug: 1,25 sec
Vorschübe::
Eilganggeschwindigkeit: X / Z: 50 m/min
Eilganggeschwindigkeit: Y: 30 m/min
Eilganggeschwindigkeit: X2 / Z2: 30 m/min
Gesamtleistungsbedarf: 88 kVA
Maschinengewicht ca.: 16,5 t
Raumbedarf ca.: 6,0 x 4,0 x 3,0 m
Dokumentation:
Späneförderer:
B-Achse:
Werkzeugwechsler: 40 pos.
Kühlmitteleinrichtung:
Hochdruckkühlung: 635W / 1040W
Gegenspindel:
Frässpindel:
Werkzeugrevolver:
Signallampe -dreifach-:
Renishaw:
Werkzeugantrieb:
Papierbandfilter:
Hochpräzises 5 Achsen CNC-Dreh- und Fräszentrum
MORI SEIKI - NT 3200 DCG / 1000 SZ
- 5 Achsen
- Schwenkfräskopf (B-Achse)
- Gegenspindel
- unterer Revolver
- ca. 11.300 Einschaltstunden
- ca. 9.200 Spindelstunden
