x-Weg: 600 mm
y-Weg: 530 mm
z-Weg: 510 mm
Steuerung: M 730
BM MAPPS IV
Hauptspindel::
max. Spindeldrehzahl: 10.000
min/-1
Antriebsleistung - Hauptspindel: 15 / 11
kW
Werkzeugaufnahme: SK 40
Getriebestufen: 1
Spindeldurchmesser im vord. Lager: 80 mm
Arbeitstisch::
Tischaufspannfläche: 900 x 600 mm
max. Tischbelastung: 800
kg
T-Nuten: 6x 18 x 100 mm
Abstand Spindel / Tisch: 150 - 660
mm
Werkzeugwechsler::
Anzahl der Werkzeugplätze: 30
pos.
Werkzeugaufnahme: SK 40
max. Werkzeugdurchmesser: 80
mm
max. Werkzeugdurch. bei freier Nachbarbox.: 150 mm
max.
Werkzeuglänge: 300 mm
max. Werkzeuggewicht: 8,0
kg
Wechselzeit Werkzeug - Werkzeug: ca. 1,3 sec
Wechselzeit
Span - Span: ca. 3,45 sec
Vorschübe::
Eilgang ( X / Y / Z
): 30 m/min
Vorschubgeschwindigkeit: 1 - 30.000
mm/min
Tippvorschubgeschwindigkeit: 0 - 5.000 : 20
mm/min
Gesamtleistungsbedarf: 30 kVA
Maschinengewicht ca.: 6,0
t
Raumbedarf ca.: 4,5 x 3,5 x 2,7 m
Dokumentation:
Späneförderer:
Arbeitsraumbeleuchtung:
Werkzeugwechsler:
Kühlmitteleinrichtung:
Hochdruckkühlung:
Papierbandfilter: Knoll KF 110 / FKA 500
div. Werkzeuge:

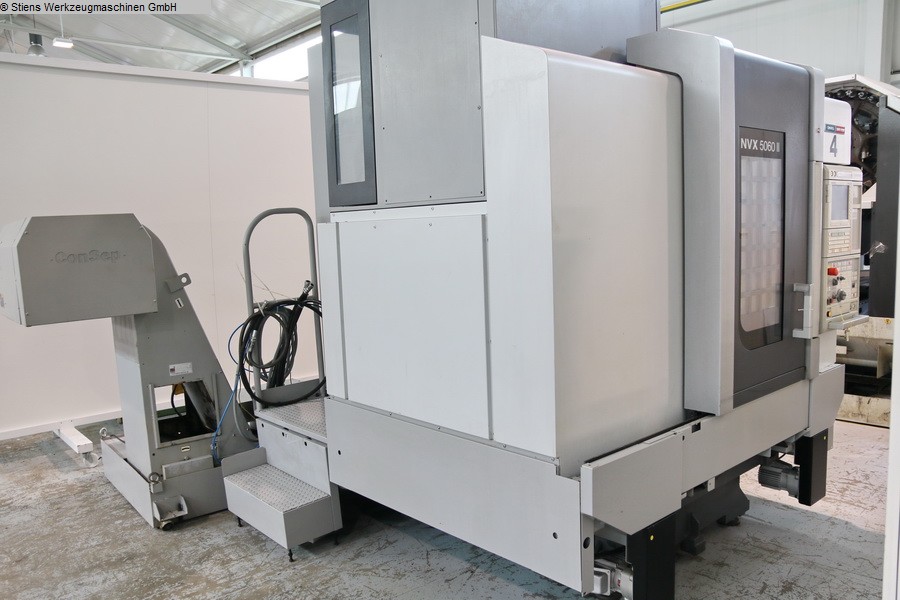

CNC - Bearbeitungszentrum Vertikal
MORI
SEIKI - NVX 5060 II / 40
