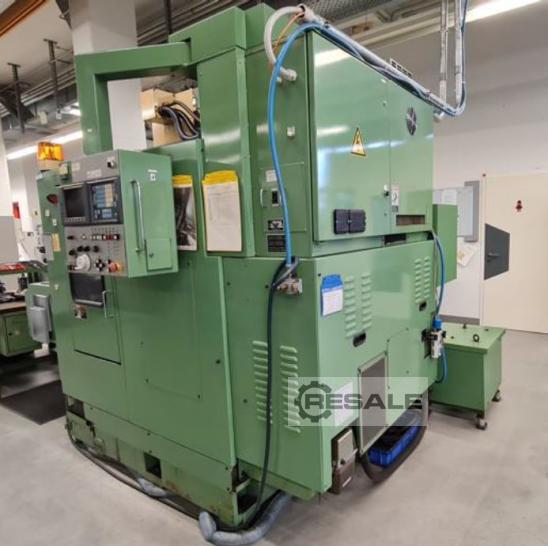

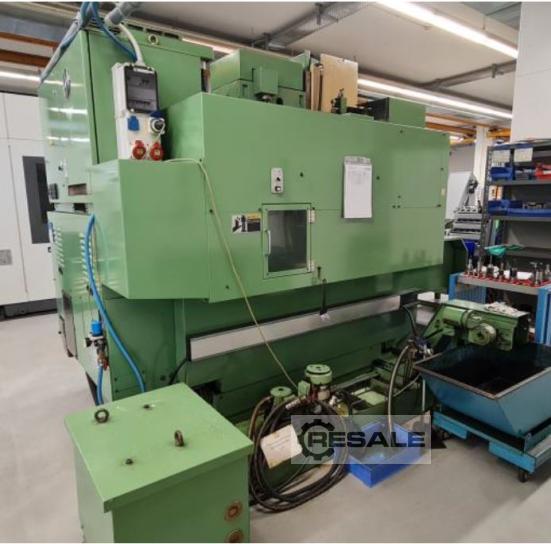

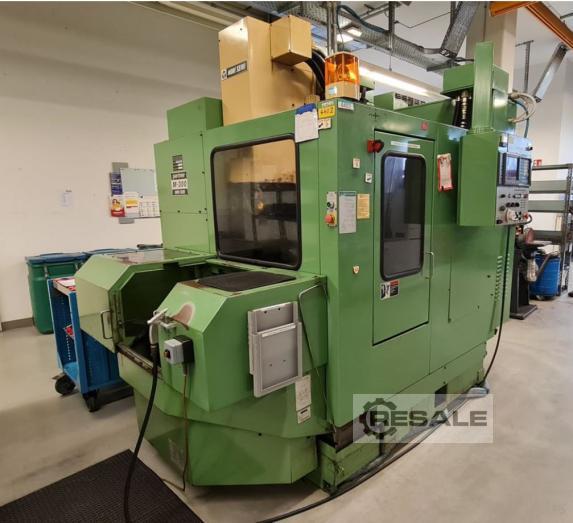

Mori Seiki Partner M300 A-1 CNC Bearbeitungszentren

CNC Bearbeitungszentrum
Hersteller: MORI SEIKI
Typ: Partner M300 A-1
Baujahr: 1990

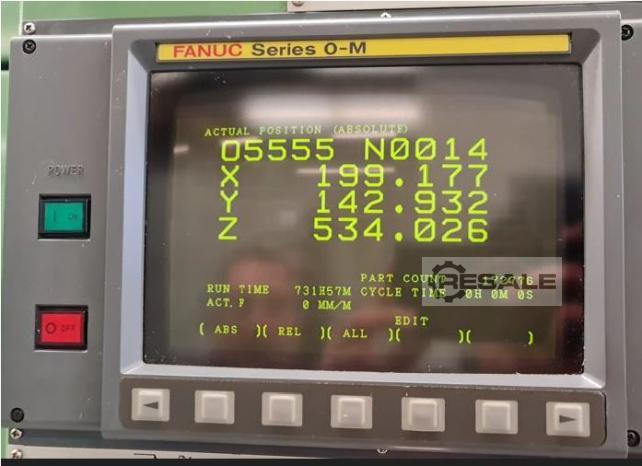

Steuerung: FANUC O-M

Verfahrwege: X/Y/Z: 400 x 300 x 495 mm

Entfernung zwischen Spindelzentrum
und Palettentisch (Y-Achse) 25 – 325 mm

Entfernung zwischen Spindelnase
und Palettentisch (Z-Achse) 125 – 620 mm

Eilgangbewegung: 24 m/min
Vorschubbewegung bis 5 m/min

Spindel:
Kugellaufspindel: 36 mm Durchmesser
Vorschubantriebe FANUC AC X/Y-Achse Modell 5 Z-Achse Modell 10
Hauptspindelumdrehungen: 100 – 6000 U/min
Hauptspindelmotor: AC 5,5 kW
Hauptspindelkegel: BT 40

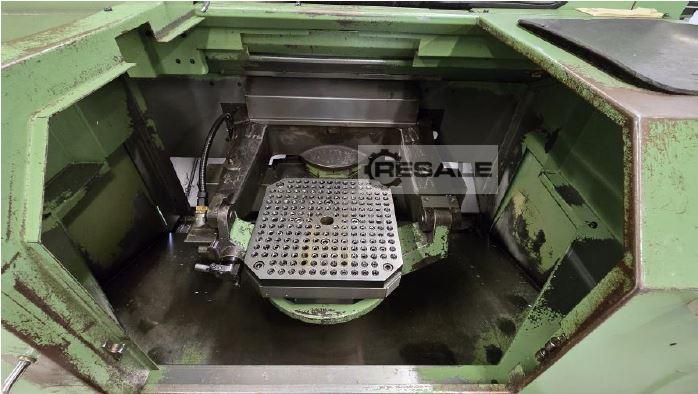

Palette:
Palettengröße: 315 x 315 mm
Palettenindexierwinkel: 7,5 Grad
Indexiergenauigkeit: + / - 2 Sek.
Wiederholgenauigkeit: + / - 1 Sek.
Klemmkraft der Palette: 3.400 kg
Werkstückgewicht max.: 150 kg

Automatischer Werkzeugwechsler:
Anzahl der Werkzeuge 30
Werkzeugwechsel 2,5 Sek.
Spannzangen Spannzeit 7 Sek.
Werkzeugdurchmesser max.: 110 mm
Werkzeuglänge max.: 250 mm
Werkzeuggewicht max.: 8 kg

Sonderzubehör:
Arbeitsenden Anzeige mit Alarmleuchte
Magazin für 30 Werkzeuge
Betriebsstundenanzeige
Werkzeugstandzeitüberwachung

Kühlmitteleinrichtung
Arbeitsraumbeleuchtung
Gewicht: ca. 4.500 kg
Flächenbedarf: 1.900 x 2.300 mm
