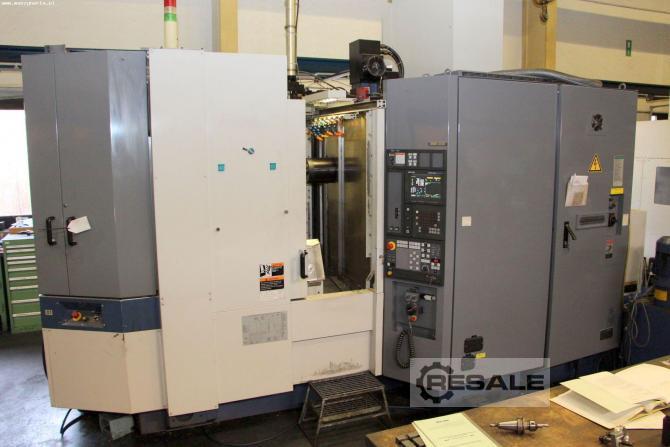

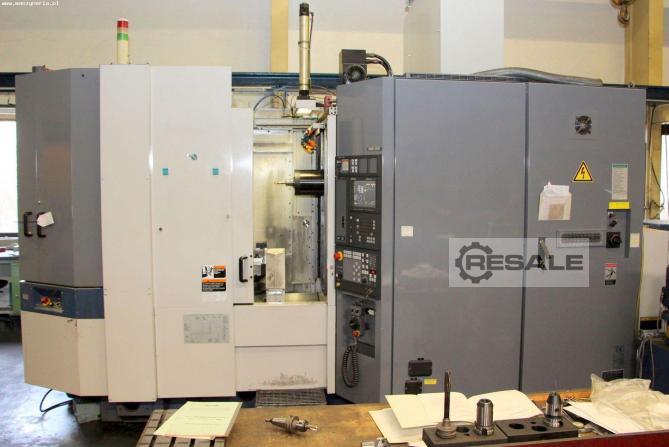

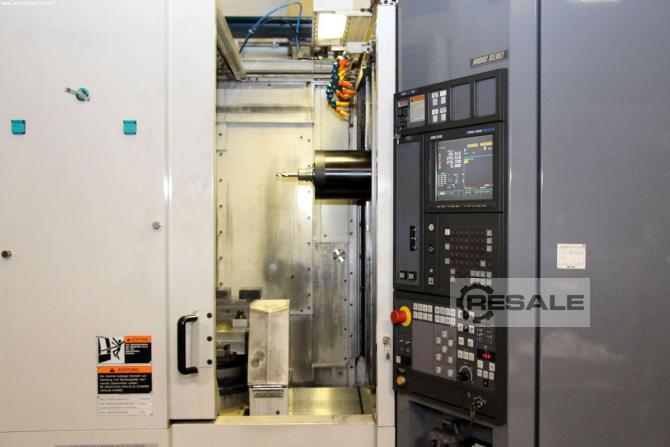

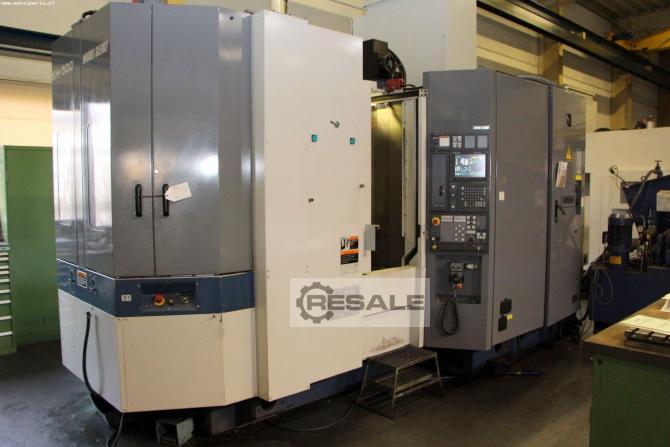

MORI SEIKI SH-500/40 Horizontales Bearbeitungszentrum

Das horizontale Bearbeitungszentrum MORI SEIKI SH-500/40 wurde 1999 in Japan von MORI SEIKI CO., LTD. gebaut. Die Maschine ist mit einer numerischen Steuerung vom Typ MORI SEIKI MSC-502 ausgestattet. Die Fräsmaschine hat eine Tischgröße von 500 x 500 mm und bearbeitet Werkstücke bis 500 kg. Der Verfahrbereich seiner X-, Y-, Z-Achse beträgt jeweils 630 x 600 x 650 mm. Die Maschinenspindel dreht mit 12.000 Umdrehungen pro Minute. Die Fräsmaschine ist mit einem Magazin für 40 Werkzeuge mit einem maximalen Werkzeugdurchmesser von 150 mm, einer Länge von 360 mm und einem Gewicht von 12 kg ausgestattet. Das Fräszentrum wird preislich mit verschiedenen Haltertypen angeboten.

Technische Parameter der MORI SEIKI SH-500/40 CNC-Fräsmaschine

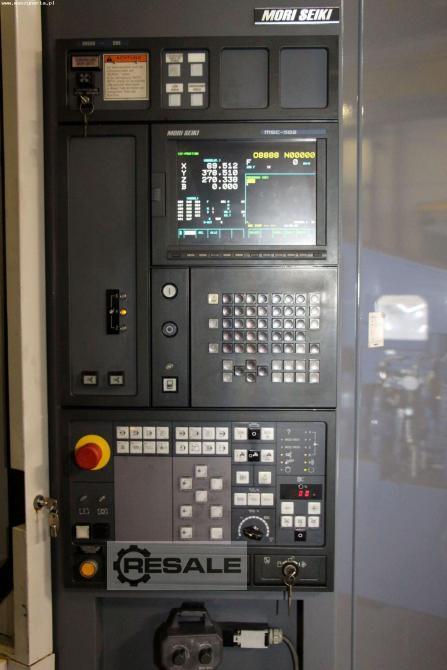

- CNC-Steuerung: MORI SEIKI MSC-502

Reisebereich:
- X-Achse (Tischweglänge): 630 mm
- Y-Achse (vertikale Bewegung des Spindelkopfes): 600 mm
- Z-Achse (Kreuztischbewegung): 650 mm
- Abstand zwischen Spindelmitte und Tischoberfläche: 50-650 mm
- Abstand zwischen Spindelspitze und Tischmitte: 150-800 mm

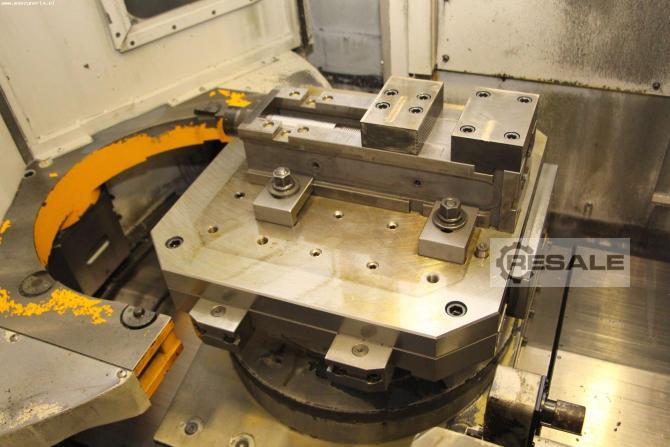

Tisch :
- Tischgröße: 500 x 500 mm
- maximaler Durchmesser des Werkstücks: 730 mm
- maximales Gewicht des Werkstücks: 500 kg
- maximale Höhe des Werkstücks: 700 mm

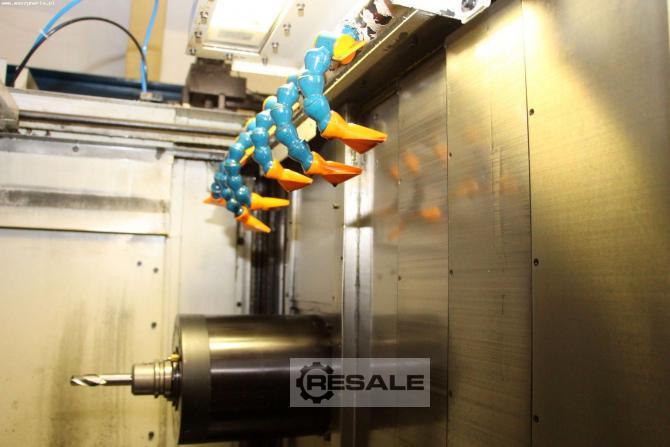

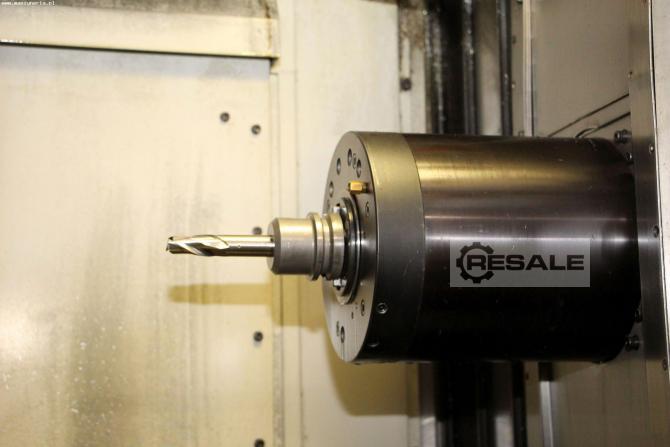

Spindel:
- Spindeldrehzahlbereich: 12.000 U/min.
- Anzahl Spindeldrehzahlbereiche: 1
- maximales Spindeldrehmoment: 113 (11,5) [204 (20,8)] Nm (kgf·m)
- Spindelspitze: Konus 7/24 Nr. 40
- Spindelposition (Innendurchmesser): 85

Einspeisungen:
- beschleunigter Vorschub: 32.000 mm/min.
- Vorschubgeschwindigkeit: 1-16000 mm / min.
- Impulsvorschubgeschwindigkeit: 0-1260 mm / min.

Werkzeugmagazin - ATC:
- Werkzeugschaftausführung: MAS BT-40 (CAT-40)
- Spannschraubenversion: 90 Grad für MORI SEIKI
- Anzahl der Werkzeuge: 40
- maximaler Werkzeugdurchmesser (mit benachbarten Werkzeugen): 100 mm
- maximaler Werkzeugdurchmesser (ohne benachbarte Werkzeuge): 150 mm
- maximale Werkzeuglänge: 360 mm
- maximales Werkzeuggewicht: 12 kg
- maximales Werkzeug-Massenmoment (von der Kegelbezugsfläche): 14,13 (1,44) Nm (kgf·m)
- Anzahl Paletten: 2 (3)
- Palettenwechselsystem: Rotationsversion

Motor :
- Hydraulikpumpenmotor: 2,2 kW
- Kühlmittelpumpenmotor: 1,1 + 1,1 kW

Energieverbrauch:
- Luftversorgung: 0,5 765 bar, l/min.

Tankinhalt der Maschine MORI SEIKI SH-500/40:
- Hydraulikeinheit: 40 l
- Kühlmitteltank: 500 l
- Tankinhalt Ölkühler: 74 l
