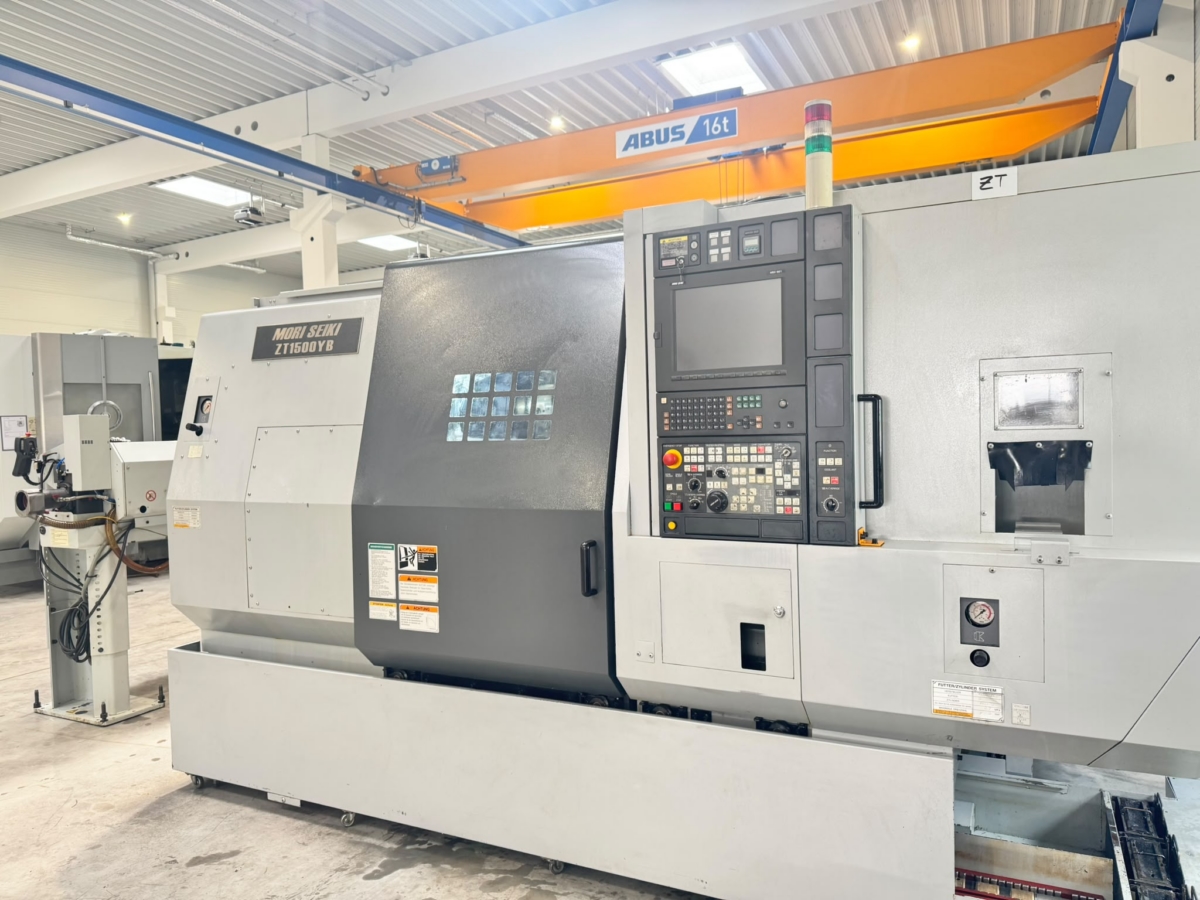

MORI-SEIKI ZT 1500 YB CNC Drehmaschine

Drehdurchmesser: 310 mm
Drehlänge: 1000 mm
Steuerung: MSX 501
Gesamtleistungsbedarf: --- kW
Maschinengewicht ca.: 6,6 t
Raumbedarf ca.: --- m
1 - Allgemeine Daten / General Data
Hersteller / Manufacturer Mori Seiki
Typ / Type ZT 1500 YB
Baujahr / Year of Construction 2005
CNC-Steuerung / CNC Control MSX 501
Konfiguration / Configuration Haupt- und Gegenspindel, 2 Werkzeugrevolver, angetriebene Werkzeugstationen
Gewicht, ca. / Weight, approx. 10,0 t
2 - Technische Daten - Drehen / Turning Specifications
Drehdurchmesser (über Bett), max. / Swing Diameter (Over Bed), max. 310 mm
Max. Abstand zwischen den Spindelnasen / Max. Distance Between Spindle Noses 1000 mm
Drehdurchmesser (über Support), max. / Turning Diameter (Over Cross Slide), max. 190 mm
Max. Drehlänge / Max. Turning Length 235 mm
Spindeldrehzahlen / Spindle Speed Range 50 – 5000 U/min (rpm)
Antriebsleistung Hauptspindel / Main Spindle Drive Power 22 / 18,5 kW
Spindelbohrung / Spindle Bore 73 mm
Futterdurchmesser / Chuck Diameter 210 mm
Stangendurchmesser / Bar Capacity 52 mm
3 - Werkzeugsystem / Tooling System
Werkzeugrevolver / Turrets 2
Werkzeugplätze / Tool Stations 2 x 16
Angetriebene Stationen / Driven Tool Stations 2 x 16
Drehzahl angetr. Stationen, max. / Max. Driven
Tool Speed 6000 U/min (rpm)
Antrieb je Station / Drive Power per Station 5,5 / 2,2 kW
Feste Werkzeughalter / Static Tool Holders 12 plus 10
Angetriebene Werkzeughalter / Driven Tool
Holders 6 plus 1
4 - Achsen / Axes
Y-Achse / Y-Axis 1 x
C-Achse / C-Axis 2 x
Gegenspindel / Sub-Spindle vorhanden
5 - Zubehör / Accessories
Späneförderer / Chip Conveyor
Kühlmitteleinrichtung / Coolant System
Stangenlademagazin IEMCA Master 880 MP-E / Bar Feeder
