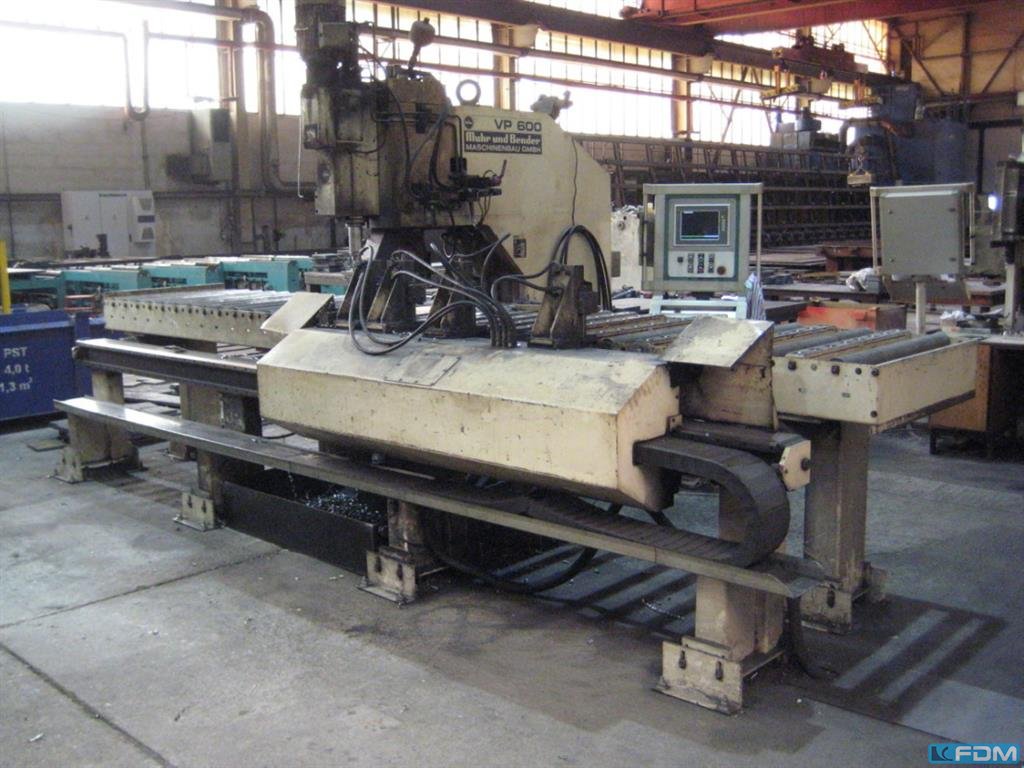

MUHR & BENDER (MUBEA) Mubea-Matic PI 200x100-1D Platten-Bohranlage

Werkstückdicke max.: 80 mm
Werkstückdicke min.: 5 mm
Plattengröße ohne Nachsetzen: 2000x1000 mm
Plattengrösse min.: 100x100 mm
Steuerung: CNC Mubea Matic100
Lochdurchmesser: min/max:10/40 mm
Werkstückgewicht: 750 kg
Entgrateinheit max.: d=40 mm
Verfahrgeschwindigkeit: 80 m/min
Arbeitshöhe: 1050 mm
Positioniergenauigkeit: +/- 0,5 mm
Öffnung der Greifzange min/max.: Typ I: 5/45 mm
Öffnung der Greifzange min/max.: Typ II: 45/85 mm
Vorschublänge: max. 150 mm
Eilgang:: 8 m/min
Spindeldrehzahlen: 112-180-224-280-355-560 U/min
Arbeitstisch:: L:2500;B:950 mm
Greifereinrichtung: 4 Stück
Werkzeugaufnahme: Kegel DIN 6327
Längsweg: x=2800 mm
Querweg: y=1000 mm
Bohrspindelhub: max. 150 mm
Gesamtleistungsbedarf: 25,0 kW
Maschinengewicht ca.: 5,5 t
Raumbedarf ca. LxBxH: 5,0x5,5x2,7 m
Plattengröße mit Nachsetzen auch 1000x4000mm möglich!
mit Rollenbahnen 2x1000mm
Materialauflagetische kompl. mit Auflageelementen, Führungsschiene zum Führen und Transportieren des Positionierwagens
Kühlung des Bohrers per Druckluft
Steuerung für 2 Achsen Positionierung x-Achse 80m/min und y-Achse 30m/min,
Speicherkapazität ca. 10.000 Programme
Positionswagen, 2 Materialauflagetische, Materialvollbahn,
Schaltschrank, Bedienpult, Hydr.aggregat
Zubehör:
2 Stück Bohrerhülsen, Rollbahn 1800x1000mm
