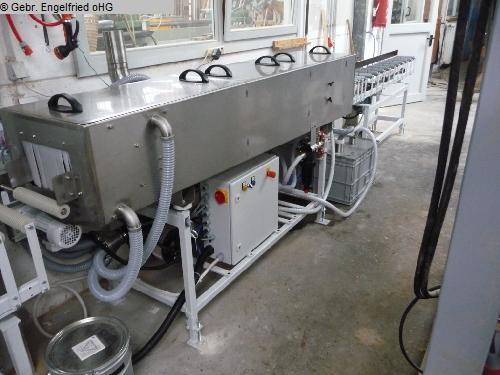

NEUMANN Impraegnieranlage IP 340 G Fensterlackieranlage

Länge: 2700 mm
Breite: 770 mm
Höhe: 1250 mm
Imprägnieranlage Neumann Typ IP 340 G
Holzdimensionen:

Minimale Länge 300 mm
Maximaler Querschnitt: 150 x 240 mm
Fördergeschwindigkeit: konstant 6 m/min
Außenlänge: 3.400 mm
Fluttechnik: pneumatische Doppelmembranpumpe
Abblastechnik: Gebläse 2,2 kW
Anschlußwert: 230/400V, 50-60 Hz, ca. 3 kW
Druckluft 6 bar Betriebsdruck, ca. 200 Nl/min
Technik im Detail des Imprägniertunnels:
Gehäusetechnik: Tunnelgehäuse aus hochwertigem Kunststoff,
2.980 mm
auf diesem Kunststoff kann das Imprägniermittel schlecht anhaften, d.h.
einfachere Reinigung
Zwischenschottwände lassen sich zur einfachen Reinigung entfernen
Flutbox:
in dieser befindet sich der Düsenrahmen, die Flutbox lässt sich ohne Werkzeug
entfernen. Die Box vermindert die Verschmutzung des Tunnels
Rollenbahn:
Kunststoff-Rollen Ø 50 x 260 mm,
Klick-System, Kunststoffrollen lassen sich ohne Werkzeug zur
Reinigung entnehmen, von Hand herausziehen und aufstecken
Antrieb:
Getriebemotor 230/400V
Rollenteilung: ca. 110 mm
Führungsanschläge: beidseitig an den Rollen(Bundrollen) integriert
Flutsystem: Doppelmembranpumpe 1, Druckluft betrieben
Förderleistung: max. 150 ltr/min bei 6 bar
Düsenstock: 16 Düsen, 120° Strahlwinkel
Filtersystem
3-fach Ansaugsieb, Rohrfilter, Rücklauffilter
Abblassystem:
Gebläse 2,2 kW, 230/400V
Luftleistung: ca. 500 m3/h, 250 mbar
Abblasdüsen: 5 Stück, oben - links - rechts - unten - oben
Abblasdüse: über dem Einlauf
Filtersystem
3-fach Ansaugsieb, Rohrfilter, Rücklauffilter
Steuerung: SPS Simatic S7-200
Optionen:
Angetriebene Rollenbahn vor dem Imprägniertunnel
Länge: ca. 2.000 mm
Breite: 250 mm
Rollenabstand: 110 mm
Antrieb: Getriebemotor
Fördergeschwindigkeit: ca. 6 m/Min
Preis auf Anfrage:
Reinigungspaket - Halbautomatik (Handventile)
Preis auf Anfrage
Reinigungspaket - Automatik (elektrische Wegeventile)
Preis auf Anfrage
Behältersystem:
2 Behälter (je ca. 70 Liter) mit Kunststoffdeckel
Je 1 Ansaugrohr mit Siebstutzen, Rücklauffilterkorb
Preis auf Anfrage
Austauschrollen: - 1 Satz (35 Stück Klick-Rollen)
Preis auf Anfrage
Austausch-Düsenstock: 1 Stück komplett
Preis auf Anfrage
Absaug-Rohrventilator: 400 m3/h, 230V, Schlauch und Montage bauseits
Preis auf Anfrage
Reinigungspakete für IP 340 G:
Um den Verlust des Imprägniermittels beim Reinigen zu minimieren, werden 2
Kreisläufe
aufgebaut: Reinigungskreislauf und Imprägnierkreislauf. (Einsparung täglich
ca. 2-3 Liter
Imprägniermittel)
Die Umschaltung erfolgt entweder manuell oder automatisch.
Der Reinigungskreislauf ist folgendermaßen aufgebaut:
Separate Doppelmembranpumpe 1/2 und Wegeventile zum Umschalten der Kreisläufe.
Handbrause mit Schlauch zum Spülen des Tunnels.
Die Reinigung muss dennoch manuell erfolgen, die Reinigungspakete erleichtern
die Arbeit
Das Behältersystem dient der einfacheren Bereitstellung von Imprägniermittel und
Reinigungsflüssigkeit (Wasser).
Anstatt der Originalgebinde (20 ltr) werden hier größere Behälter (je ca. 70
Liter) installiert.
Die austauschbaren Rollen und Düsenstock dienen der Erleichterung bei der
Reinigung,
sind aber nicht erforderlich.
Der Absaug-Rohrventilator wird genutzt, um im Inneren des Tunnels einen
Unterdruck
aufzubauen, die Nebelwirkung am Einlauf zu verringern und evtl. Gerüche
abzuleiten. (nicht
zwingend erforderlich)
Absaugschlauch (D100) und Montage (Wand oder Decke) erfolgt bauseits.
(Techn. Angaben lt. Hersteller - ohne Gewähr!)
