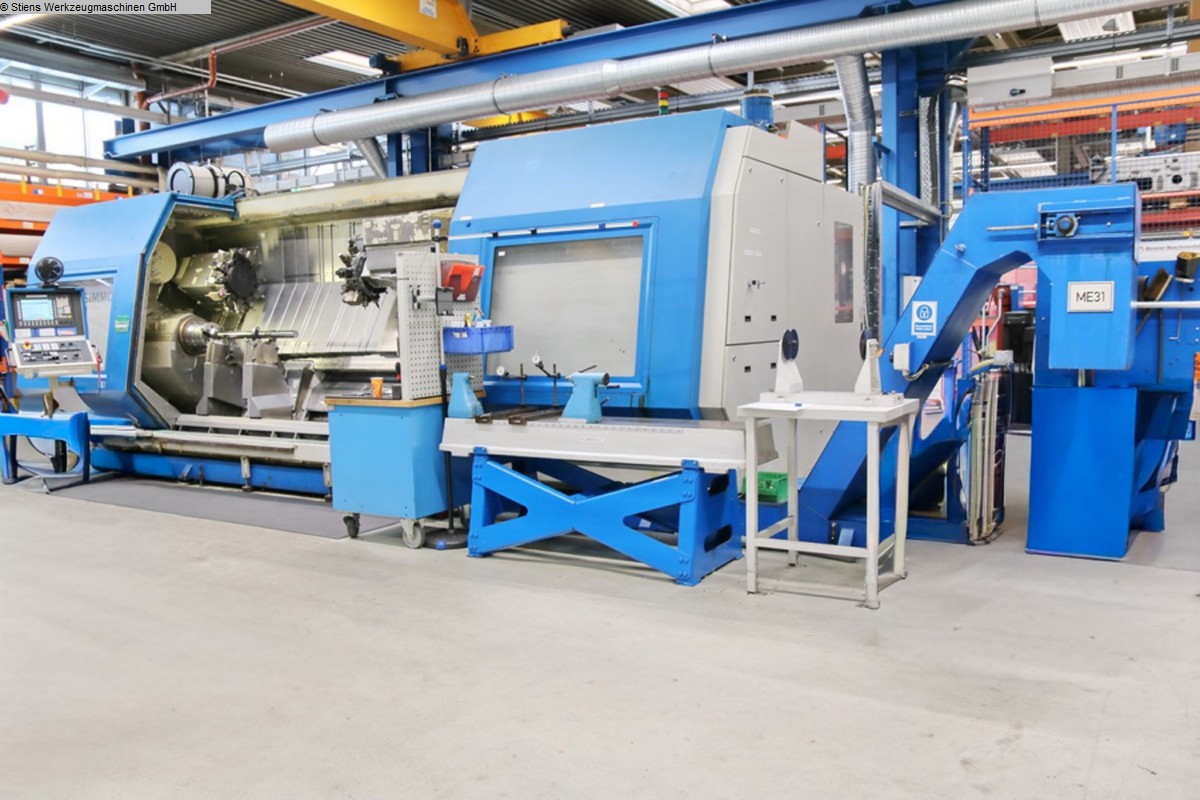

NILES SIMMONS N 30/3LT - 3500 CNC Drehmaschine

Drehdurchmesser: max. 750 mm
Drehlänge: 3.500 mm
Drehlänge: Standard: 3.071 mm
Steuerung: Sinumerik 840 D Siemens
Arbeitshöhe: 1.300 mm
Verfahrwege::
x-Weg: 435 mm
z-Weg: 3.071 mm
max. Werkstückgewicht zwischen Spitzen: 2.000 kg
Hauptspindel::
Drehzahlbereich - Hauptspindel: 10 - 3.000 min/-1
Antriebsleistung - Hauptspindel: 61,2 / 195 kW
Max. Drehmoment: 779 Nm
Spindelkopf: A 11 DIN 55026
Spindeldurchmesser im vord. Lager: 180 mm
Gegenspindel::
Drehzahlbereich - Gegenspindel: 10 - 3.000 min/-1
Antriebsleistung - Gegenspindel: 73 / 233 kW
Max. Drehmoment: 932 Nm
Spindelkopf: A 11 DIN 55026
Spindeldurchmesser im vord. Lager: 180 mm
Revolver 1::
U-Achse: min. -5 - max. 430 mm
w-Achse: min. 276 - max. 3.347 mm
Werkzeugaufnahme: VDI 50
Anzahl der Werkzeugplätze: 12 pos.
Anzahl der angetriebenen Werkzeugstationen: 12 pos.
Drehzahlbereich - angetr. Werkzeugstationen: max. 3.000 min -1
Antriebsleistung - angetr. Werkzeugstationen: 9,7 kW
Drehmoment: 50 / 31 Nm
Revolver 2::
x-Achse: Y0: min. -25 - max. 410 mm
x-Achse: Y+55: min 70 - max. 505 mm
x-Achse: Y-55: min -120 - max. 315 mm
y-Achse: -55 - +55 mm
z-Achse: min. 676 - 3.747 mm
Werkzeugaufnahme: VDI 50
Anzahl der Werkzeugplätze: 12 pos.
Anzahl der angetriebenen Werkzeugstationen: 12 pos.
Drehzahlbereich - angetr. Werkzeugstationen: max. 3.000 min -1
Antriebsleistung - angetr. Werkzeugstationen: 9,7 kW
Drehmoment: 50 / 31 Nm
Vorschübe::
Vorschubgeschwindigkeit: X: 0,1 - 18.000 mm/min
Vorschubgeschwindigkeit: Z: 0,1 - 30.000 mm/min
Eilgang in X-und Z-Richtung: 18 / 30 m/min
Vorschubkraft: 15 kN
Gesamtleistungsbedarf: 85 kVA
Maschinengewicht ca.: 16,0 t
Raumbedarf ca.: 9,0 x 4,0 x 3,3 m
Dokumentation:
Dreibackenfutter: 400 mm
Späneförderer:
Kühlmitteleinrichtung:
Hochdruckkühlung: 25 / 80 bar
Reitstock:
Hydraulikeinheit:
angetriebene Werkzeuge: 12x
div. Werkzeughalter: 20x
Lünette: 2x
CNC Drehmaschine
NILES SIMMONS - N 30/3LT - 3500
- Umfangreiches Zubehörpaket
- NICHT IM LIEFERUMFANG: Werkzeuge auf den Revolvern!
