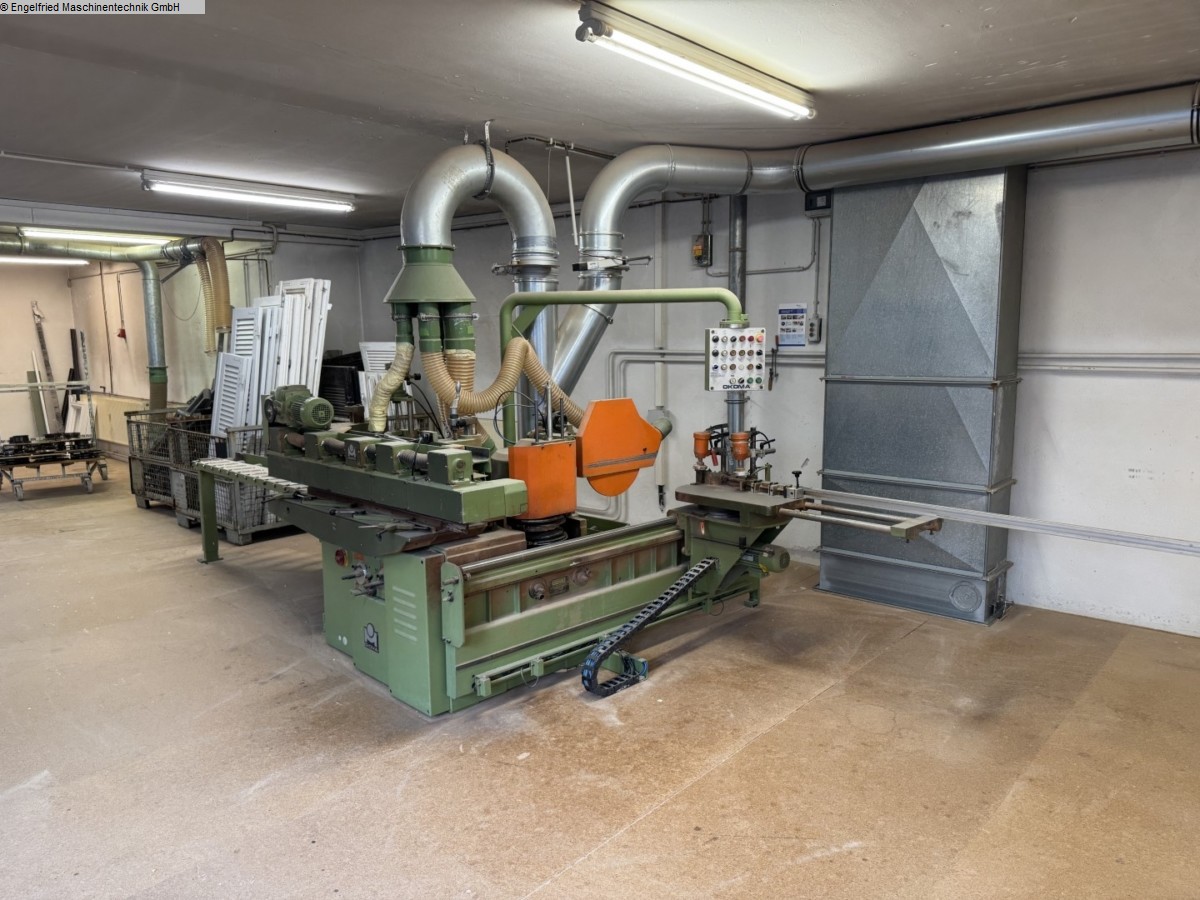

OKOMA UF 1S und UF 2 EG Fensteranlage

Schlitzspindel: 1 0
Anzahl der Fräsaggregate: 2 St.
Spindeldurchmesser: 40,50 mm
Pos. 1: Okoma Winkelkombination UF1 S und Pos. 2: Umfälzmaschine UF2 EG
inkl. Pos. 3: Werkzeug IV78 Holz, IV78 Holz-Haustüren,
IV78 Holz-Aluminium-Fenster Gutmann mit gerader und schräger Wange
im Kundenauftrag zu verkaufen noch unter Strom u. Absaugung
Maschinen sind in top Zustand und können noch vorgeführt werden
-------------------------------------------------------
Technische Herstellerbeschreibung:
Pos. 1: Okoma UF 1 S Schlitz- und Profiliermaschine- Umfälzmaschine
---------------------------------
Kompakter, schwerer Fensterautomat in Gußbauweise, bestehend aus:
Ablängsäge von oben arbeitend mit 12 Revolveranschlägen, zwangsgeführter
Sägenschutz zur Unfallverhütung
Schlitzspindel 40 mm Durchmesser x 252 mm, 2-fach-Hub für
3 Werkzeugpositionen (Takthöhe 83 mm) Motor 7,5 kW
Rolltisch beidseitig verstellbar 0-60 Grad
automatischer Vorschub mit verschiedenen stufenlos einstellbaren
Geschwindigkeiten, doppelte Preßluftspannung,
Längenanschlag LAS 3-fach-System 2300 mm
automatische Übergabe zum Profilteil
Profilspindel 40 mm Durchmesser x 252 mm
pneumatischer Hub 112 mm (einstellbar) für 2 Werkzeugpositionen
Motor 7,5 kW Spindel auf Werkzeugablaufkante horizontal einstellbar,
vorderer Fräsanschlagbacken verstellbar
Glasleistensäge mit Motor 3 kW mit 4-fach-Revolverkopfeinstellung,
schwerer Gelenkvorschub stufenlos 0-25 m/min. einstellbar,
Rollengruppen nach innen und außen schwenkbar
Gegenanschlag mit 5-fach-Revolverkopf
Rahmenfräseinrichtung
---------------------------------
Pos. 2 OKOMA-Umfälzautomat Modell UF 2 EG
-------------------------------------
Energiedaten :
- Betriebsspannung : 3 Phasen, 380 V, 50 Hz.
- Druckluft :Luftbedarf: 13 NL/min.Betriebsdruck : 8 bar
aufber. Luft : nach Pneurop 6611
1. Profilspindel 1 :
- Spindelanordnung : rechts
- Leistung 11 kW
- Drehzahl 7000 UpM
- Drehrichtung : Gleich- u. Gegenlauf
- Spindeldurchmesser 50 mm
- Nutzlänge 272 mm
- Werkzeugdurchmesser max. 230 mm
- U-Bewegung der Profilspindel
- Positionierung vertikal
Antrieb : Pneumatikzylinder 90 mm Takt für 3 Werkzeugpositionen
Positionsgeber : Endschalter
- Positionierung horizontal
Antrieb : Pneumatikzylinder Vor-Zurück
Positionsgeber : Endschalter
- Eintauchautomatik :
Eintauchgeschwindigkeit regulierbar zum ausrißfreien Umfälzen
- Schutz- u. Absaughaube m. Anschlußstutzen 140 mm Durchm.
2. Profilspindel 2:
- Spindelanordnung : rechts
- Leistung 11 kW
- Drehzahl 7000 UpM
- Drehrichtung : Gegenlauf
- Spindeldurchmesser 50 mm
- Nutzlänge 272 mm
- Werkzeugdurchmesser max. 230 mm
- U-Bewegung der Profilspindel
- Positionierung vertikal
Antrieb : Pneumatikzylinder 90 mm Takt für 3 Werkzeugpositionen
Positionsgeber : Endschalter
- Positionierung horizontal
Antrieb : Pneumatikzylinder Vor-Zurück
Positionsgeber : Endschalter
- Schutz- u. Absaughaube mit Anschlußstutzen 140 mm Druchm.
3. Beschlagfräsgerät EG:
- Spindelanordnung rechts
- Antrieb: Drehstrommotor 3 kW
- Drehzahl 6000 UpM
- Spindeldurchmesser 30 mm
- Nutzlänge 47 mm
- Positionierung vertikal : keine
- Positionierung horizontal
Antrieb: Pneumatikzylinder Vor-Zurück
Positionsgeber: Endschalter (nur hinten)
- Schutz- und Absaughaube mit Anschlußstutzen 80 mm Durchmesser
Anschlag :
- 1. Anschlag: vor Spindel 1,manuelle Spanabnahme,Schnellverstellung üb. Parallelogramm
- 2. Anschlag: zwischen Spindel 1 und 2,Spanabnahme : pneumatisch einstellbar
- 3. Anschlag : nach Spindel 2, Festanschlag
Vorschub:
- Rollenabstand von Achse zu Achse 130 mm
- Rollendurchmesser 110 mm
- Rollenbreite 50 mm
- Vorschub wegschwenkbar
- mit pneumatischer Arbeitswegsteuerung
Auflageschiene zum Umfräsen:
- Schienenlänge : ca. 3000 mm
- Verstellbereich nach vorn : ca. 100 - 600 mm
Elektr. Steuerung :
- Speicherprogrammierbare Steuerung: Siemens-Elektronik-
PC-Steuerung, 30 Programme, 380 V., 50 Hz.
- Leistungsteil : Siemens S 5
- Berührungslose Endschalter
---------------------------------
Pos. 3 Inklusive Werkzeug der Firma Gold:
-------------------------------------
IV78 Holzfenster
IV78 Holz-Haustüren
IV78 Holz-Aluminium-Fenster Gutmann mit gerader und schräger Wange
---------------------------------
Preis der o.g. Maschinen auf Anfrage!
---------------------------------
(technische Daten laut Hersteller - ohne Gewähr !)
