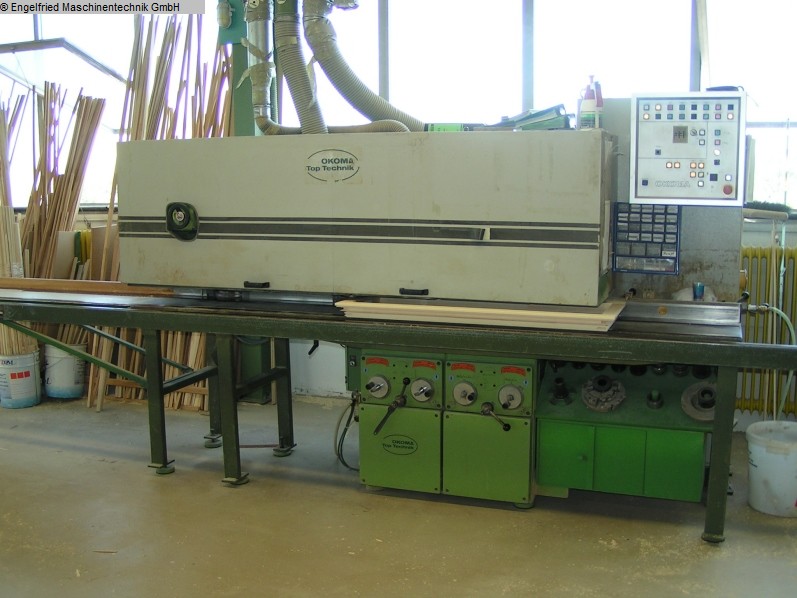

Okoma UF 2 EG mit Schleifeinheit Umfälzautomat

Anzahl der Spindeln: 3 St.
Anzahl der Werkzeugsätze: 2/3 St.
Spindeldurchmesser: 40/50 mm
1 OKOMA-Umfälzautomat Modell UF 2 EG
-------------------------------------
1. Energiedaten :
- Betriebsspannung : 3 Phasen, 380 V, 50 Hz.
- Druckluft : Luftbedarf : 13 NL/min.
Betriebsdruck : 8 bar
aufber. Luft : nach Pneurop 6611

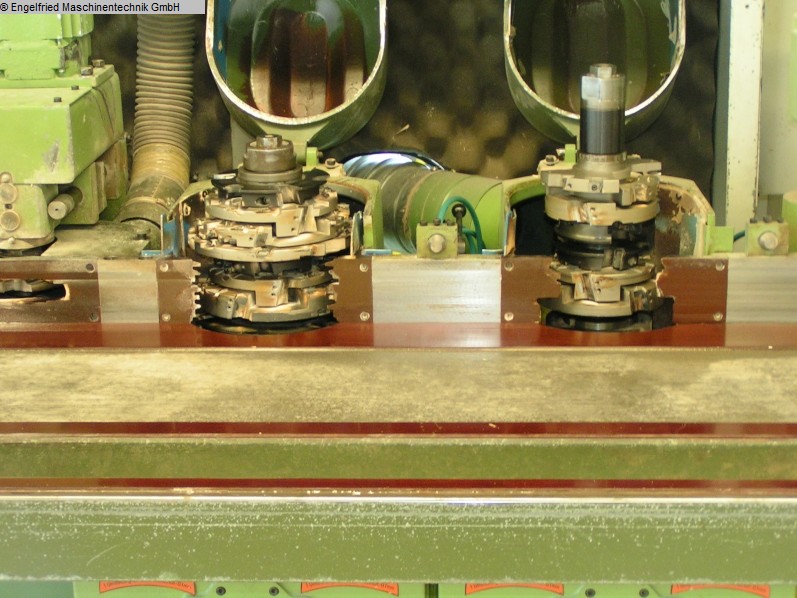

2. Profilspindel 1 :
- Spindelanordnung : rechts
- Leistung 11 kW
- Drehzahl 7000 UpM
- Drehrichtung : Gleich- u. Gegenlauf
- Spindeldurchmesser 40 mm
- Nutzlänge 252 mm
- Werkzeugdurchmesser max. 230 mm
- U-Bewegung der Profilspindel
- Positionierung vertikal
Antrieb : Pneumatikzylinder 120 mm Takt
für 2 Werkzeugpositionen
Positionsgeber : Endschalter
- Positionierung horizontal
Antrieb : Pneumatikzylinder Vor-Zurück
Positionsgeber : Endschalter
- Eintauchautomatik : Eintauchgeschwindigkeit regulierbar zum ausrißfreien
Umfälzen
- Schutz- u. Absaughaube m. Anschlußstutzen 140 mm Durchm.
3. Profilspindel 2:
- Spindelanordnung : rechts
- Leistung 11 kW
- Drehzahl 7000 UpM
- Drehrichtung : Gegenlauf
- Spindeldurchmesser 50 mm
- Nutzlänge 272 mm
- Werkzeugdurchmesser max. 230 mm
- U-Bewegung der Profilspindel
- Positionierung vertikal
Antrieb : Pneumatikzylinder 90 mm Takt
für 3 Werkzeugpositionen
Positionsgeber : Endschalter
- Positionierung horizontal
Antrieb : Pneumatikzylinder Vor-Zurück
Positionsgeber : Endschalter
- Schutz- u. Absaughaube mit Anschlußstutzen 140 mm Druchm.
4. Beschlagfräsgerät EG:
- Spindelanordnung rechts
- Antrieb: Drehstrommotor 3 kW
- Drehzahl 6000 UpM
- Spindeldurchmesser 30 mm
- Nutzlänge 47 mm
- Positionierung vertikal : keine
- Positionierung horizontal
Antrieb: Pneumatikzylinder Vor-Zurück
Positionsgeber: Endschalter (nur hinten)
- Schutz- und Absaughaube mit Anschlußstutzen
80 mm Durchmesser
5. Anschlag :
- 1. Anschlag : vor Spindel 1
manuelle Spanabnahme
Schnellverstellung üb. Parallelogramm
- 2. Anschlag : zwischen Spindel 1 und 2
Spanabnahme : pneumatisch einstellbar
- 3. Anschlag : nach Spindel 2
Festanschlag
6. Schleifgerät mit automatischem Aus- u. Eintauchen

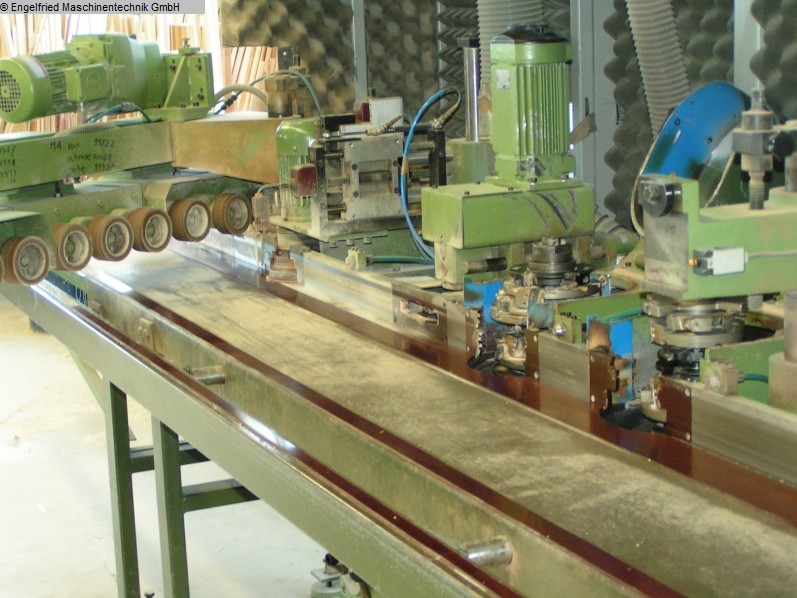

7. Vorschub :
- Rollenabstand von Achse zu Achse 130 mm
- Rollendurchmesser 110 mm
- Rollenbreite 50 mm
- Vorschub wegschwenkbar
- mit pneumatischer Arbeitswegsteuerung
8. Auflageschiene zum Umfräsen:
- Schienenlänge : ca. 3000 mm
- Verstellbereich nach vorn : ca. 100 - 600 mm
9. Elektr. Steuerung :
- Speicherprogrammierbare Steuerung: Siemens-Elektronik-
PC-Steuerung, 30 Programme, 380 V., 50 Hz.
- Leistungsteil : Siemens S 5
- Berührungslose Endschalter
Weitere Bilder auf Anfrage!
---------------------------
(techn. Daten lt. Hersteller - ohne Gewähr !)
