OKUNO MSC-15 Federwickelmaschinen

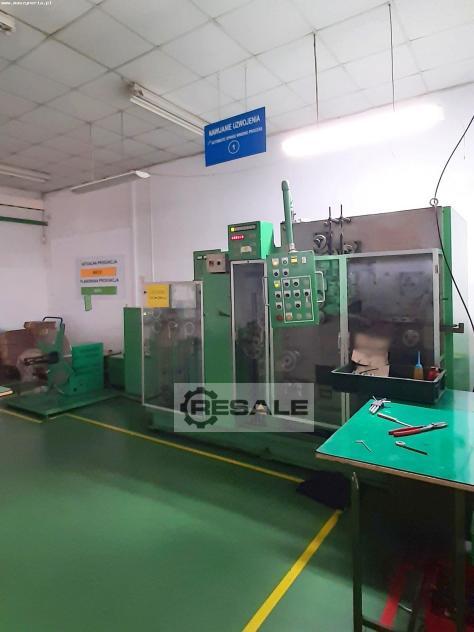

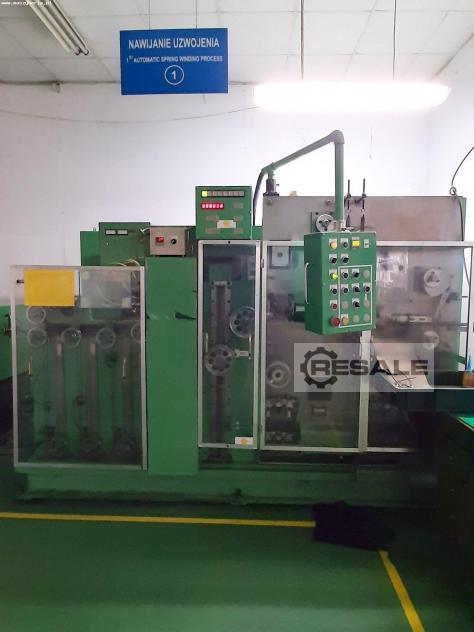

OKUNO MSC-15 Federwindemaschine wurde 1998 in Japan von OKUNO Machine Co. hergestellt. Die Maschine, die für die effiziente Herstellung von Federn aus Draht mit einer maximalen Dicke von 0,3 mm konzipiert ist, besteht aus einem Drahtspulengestell mit Bremssystem, einer Heizvorrichtung zum Glühen und einer Formmaschine.

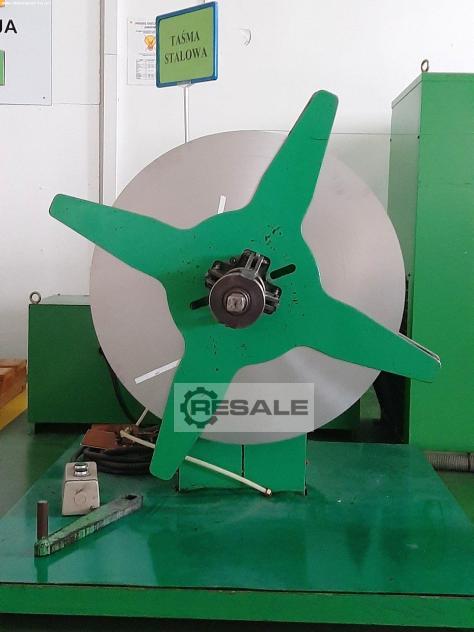

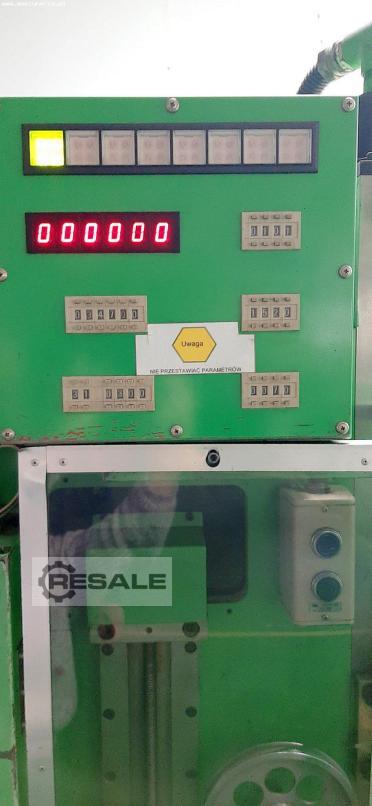

Der Drahtverarbeitungsprozess beginnt mit der Entnahme des Materials von einer auf dem Maschinengestell montierten Spule, die dann in die Heizvorrichtung zum Glühen beider Enden der Spule geführt wird. Das vorbehandelte Material wird dann weiter in die Formmaschine geführt, wo es durch automatisches Schneiden und Biegen zu einer Feder geformt wird. Die Länge des Drahtvorschubs wird durch eine digitale Anzeige am Maschinenrahmen geregelt.

Technische Daten der OKUNO MSC-15 Federwindemaschine
- maximale Drahtvorschublänge: 10 m ± 5 mm
- Dicke des Materials: 0,15 – 0,3 mm
- Materialbreite: 5,0 – 15,0 mm
- Maximales Gewicht des Materials (einschließlich Gewicht der Spule): 100 kg
- Produktionsgeschwindigkeit bei Drahtlänge 4000 mm: 7 sec/Stk.
- Produktionsgeschwindigkeit bei Drahtlänge 7400 mm: 11 sec/Stk.
- Stromversorgung für Drahtrollenständer: 0,4 KW
- Wechselrichter für Heizungsanlage: 5 KVA
- Servomotor für Drahtvorschub: 3 KW
- Motor für Nockenachse: 2,2 KW
- Luftzufuhr: 5 kg/cm2
- Abmessungen der Maschine (L x B x H): 1200 x 3000 x 1900 mm
