Otinus LWH-1000-N Gefasst SUP 20S Laserschweissanlagen

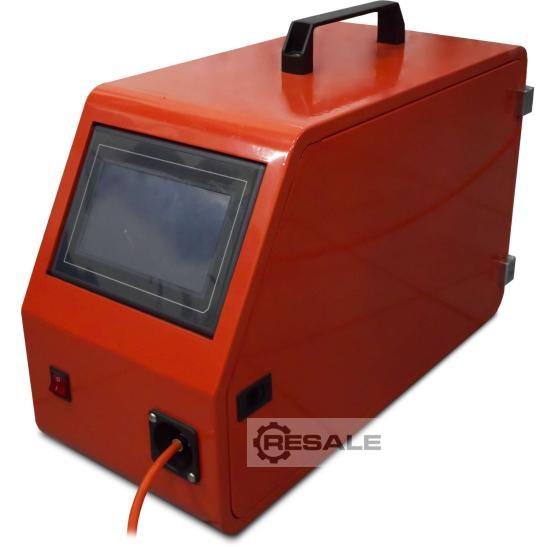

Laserschweißgerät LWH-1000-N Gefasst SUP 20S

Das Kit enthält:
- Laserschweißgerät mit Kühlsystem
- Schweißzange mit einstellbarer Brennweite und Zubehörsatz
- Faserlaserquelle MAX Photonics
- Automatischer Drahtvorschub
- Satz Schnüre
- Starterkit mit Schutzgläsern und Düsen

Leistungsbeschreibung
- Laserquellenleistung 1000 W
- Laserwellenlänge 1064 nm
- Schweißgeschwindigkeit bis 120 mm/s
- Stromversorgung 230 Hz
- Abmessungen (mit Kopfhalterung) 630x1300x1500 mm

Schweißen und Schneiden
Otinus Laserschweißgeräte werden mit einer Reihe von Düsen und Schutzgläsern geliefert, die für das Schweißen und Schneiden von Metallen entwickelt wurden. Daher ist das Gerät vielseitig einsetzbar und hilft, Geld zu sparen, indem beispielsweise ein manueller Plasmaschneider nicht gekauft werden muss.

MAX Photonik
Die Marke MAX Photonics wurde 2004 als Hersteller optischer Quellen für wissenschaftliche Institute gegründet. Heute umfasst die Produktpalette des Unternehmens Quellen mit einer Leistung von bis zu 40000 W. Derzeit hat sich MAX Photonics das Ziel gesetzt, ein Pionier in der Herstellung von Ultra-High-Power-Industrielasern zu werden.

Operation
Durch das revolutionäre Schweißsystem kann jeder Anwender bereits nach kurzer Einarbeitung gute Arbeitsergebnisse erzielen.
Das Elektrodenvorschubkabel ermöglicht es dem Schweißer, an mehreren Stationen frei zu arbeiten, ohne das Gerät verlagern zu müssen. Die kleine Wärmeeinflusszone verhindert eine übermäßige Verzerrung. Die Schweißnaht wird sehr einfach und schnell platziert, wodurch eine robuste Verbindung entsteht.

Anwendung
Das Laserschweißgerät ist für den professionellen Einsatz in Anlagen konzipiert, die hochwertige und ästhetische Schweißnähte erfordern.

Angaben zu den Quellen

1000 Watt (Drucken)
- Baustahl: bis zu 3mm
- Edelstahl: bis zu 3mm
- Aluminium: 2mm
- Messing: 0,8 – 1mm
1500 Watt (Drucken)
- Baustahl: bis zu 4mm
- Edelstahl: bis zu 4mm
- Aluminium: 3mm
- Messing: 1mm
2000 Watt (Drucken)
- Baustahl: bis zu 5mm
- Edelstahl: bis zu 5mm
- Aluminium: 4mm
- Messing: 2mm

Struktur
Das Pistolenseil bietet eine hohe Bewegungsfreiheit, wodurch es einfach ist, in verschiedenen Positionen zu schweißen. Der eingebaute Controller mit großem, transparentem Display ist intuitiv bedienbar. Das Gerät ist mit einem leistungsstarken Kühlsystem ausgestattet, das es ermöglicht, unter rauen Bedingungen in drei Schichten zu arbeiten.

Funktionsschema
Die Laserschweißmaschine schmilzt den Schweißdraht und die Teilekanten mittels Laserwärme. Sobald das Gerät gestartet und eingerichtet ist, wird die Schweißzange zu Beginn der zukünftigen Schweißlinie eingesetzt. Wenn dann der Griffabzug gedrückt wird, wird der Strahl in der Quelle erzeugt und über ein Glasfaserkabel zum Pistolenkopf geleitet. Der Strahl wird fokussiert und zum Schweißdraht abgegeben, der (über einen Vorschub) zur Kontaktstelle führt. Wenn dann der Abzug aktiviert wird, muss sich die Pistole entsprechend der Drahtvorschubgeschwindigkeit entlang der Schweißlinie bewegen. Ein wasserumlaufendes Kühlsystem sorgt für eine konstante Betriebstemperatur von Quelle und Pistole. Die Strahlungsemissionen und die Kühlung werden von einem Regler gesteuert, der die Werte entsprechend den Benutzerparametern anpasst.
