Otinus LWH-1000-N QiLin Laserschweissmaschinen

Viele unserer Maschinen sind ab Lager lieferbar. Rufen Sie an und fragen Sie nach, um mehr zu erfahren.

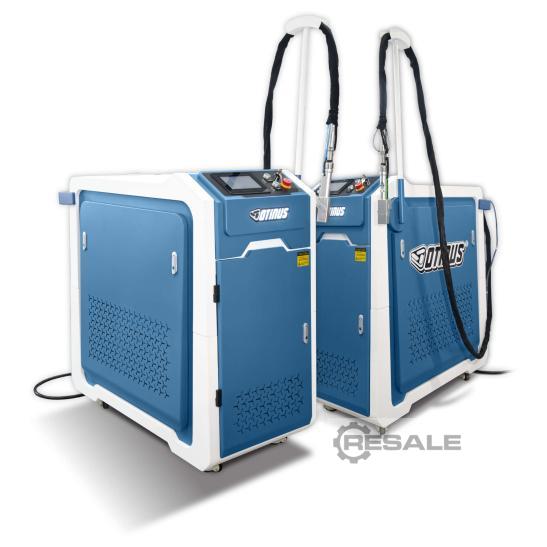

Handlaserschweißgerät LWH-1000-N QiLin

Das Kit enthält:
- Laserschweißgerät mit eingebautem Kühlsystem

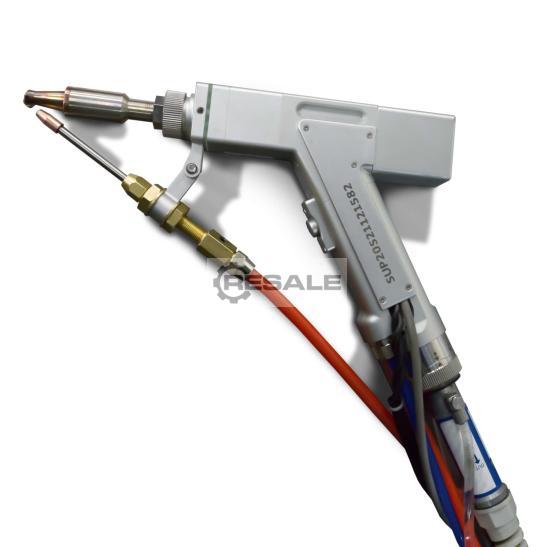

- Schweißzange mit einstellbarer Brennweite und Zubehörsatz
- Faserlaserquelle von MAX Photonics

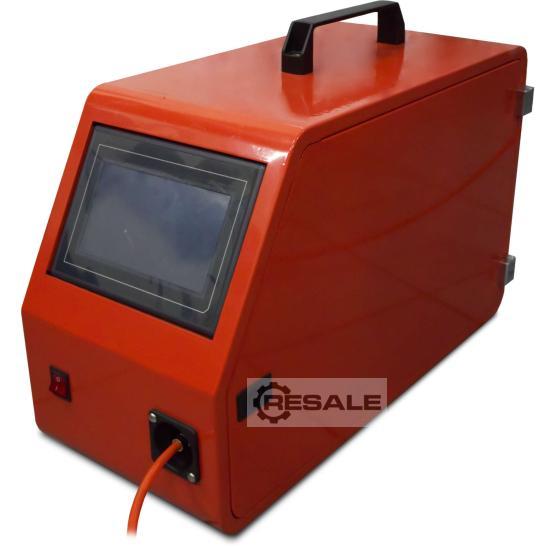

- automatischer Drahtvorschub
- Satz Schnüre
- Starterkit mit Schutzgläsern und Düsen

Leistungsbeschreibung
- Leistung der Laserquelle 1000 W
- Laserwellenlänge 1064 nm
- Schweißgeschwindigkeit bis zu 120 mm/s
- Stromversorgung 230 Hz
- Abmessungen (inkl. Kabelträger) 630x1300x1500mm

Im Preis inbegriffen
Eintägige Schulung zusammen mit der Maschineninstallation
- 1 Tag bis zu 8 Stunden – Maschineninstallation und Betriebsschulung.

Operation
Durch das revolutionäre Schweißsystem kann jeder Anwender bereits nach kurzer Einarbeitung gute Arbeitsergebnisse erzielen.
Das Elektrodenzuführkabel ermöglicht es dem Schweißer, an mehreren Stationen frei zu arbeiten, ohne das Gerät versetzen zu müssen. Die kleine Wärmeeinflusszone verhindert übermäßige Verzerrungen. Die Schweißnaht wird sehr einfach und schnell platziert, wodurch eine robuste Verbindung entsteht.

Anwendung
Das Laserschweißgerät ist für den professionellen Einsatz in Einrichtungen konzipiert, in denen hochwertige und ästhetische Schweißnähte erforderlich sind.

Spezifikationen der Quellen
1000 W
- Baustahl: bis zu 3 mm
- Edelstahl: bis zu 3mm
- Aluminium: 2mm
- Messing: 0,8 – 1mm
1500 W
- Baustahl: bis zu 4 mm
- Edelstahl: bis zu 4mm
- Aluminium: 3mm
- Messing: 1mm
2000 W
- Baustahl: bis zu 5 mm
- Edelstahl: bis 5mm
- Aluminium: 4mm
- Messing: 2mm
3000 W
- Baustahl: 8 mm
- Edelstahl: 8 mm
- Aluminium: 7 mm

Struktur

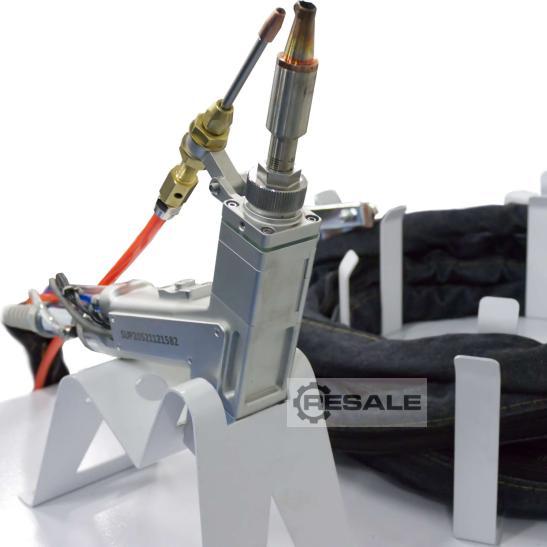

Das Pistolenkabel sorgt für eine hohe Bewegungsfreiheit und erleichtert das Schweißen in verschiedenen Positionen. Der eingebaute Controller mit großem, transparentem Display ist intuitiv zu bedienen. Das Gerät ist mit einem leistungsstarken Kühlsystem ausgestattet, das es ermöglicht, unter rauen Bedingungen in drei Schichten zu arbeiten.

Prinzip der Funktionsweise
Das Laserschweißgerät schmilzt den Schweißdraht und die Teilekanten mittels Laserwärme. Sobald das Gerät gestartet und eingerichtet ist, wird die Schweißzange am Anfang der zukünftigen Schweißlinie eingesetzt. Wenn dann der Griff gedrückt wird, wird der Strahl in der Quelle erzeugt und über ein Glasfaserkabel dem Pistolenkopf zugeführt. Der Strahl wird fokussiert und in Richtung des Schweißdrahtes emittiert, der (über eine Zuführung) der Kontaktstelle zugeführt wird. Wenn dann der Abzug betätigt wird, muss sich die Zange entsprechend der Drahtvorschubgeschwindigkeit entlang der Schweißlinie bewegen. Ein wasserumlaufendes Kühlsystem sorgt für eine konstante Betriebstemperatur von Quelle und Pistole. Die Strahlungsemissionen und die Kühlung werden von einem Regler gesteuert, der die Werte entsprechend den Benutzerparametern anpasst.
