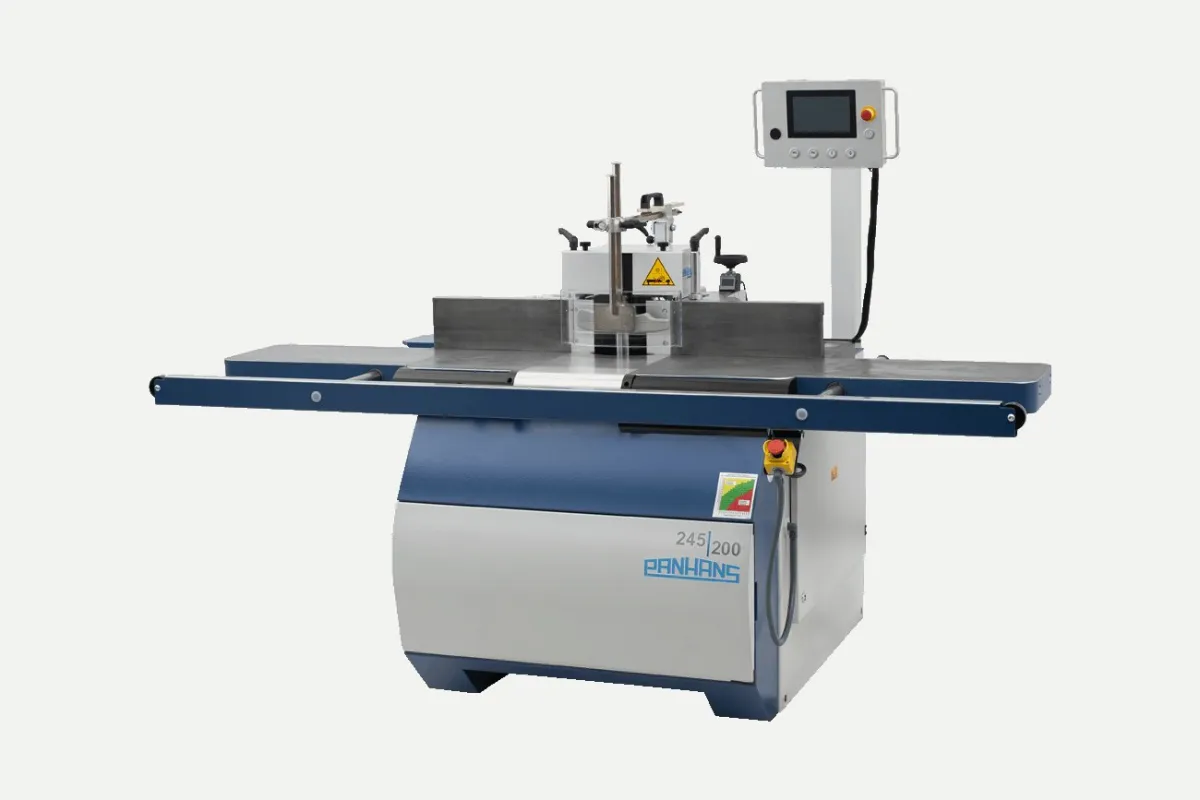

Schwenkspindelfräse
Fabrikat: Panhans
Typ: 245/20
Neumaschine
Solide 880 kg Maschine mit smarter Steuerung
- Stufenlose Drehzahlregulierung 1500 - 10.000 U/min,
- 7,5 kW Motor mit 11 kW Frequenzumformer
- Drucktaster mit elektronischem Sanftanlauf
7 Touchsteuerung, wahlweise einsetzbar, oben und unten
- Einfaches Bedienmenü durch innovative Touchsteuerung (max. 2
Ebenen)
- Fräser Nullpunkt im Programm wählbar, 3 Referenzpunkte
- Betriebsstundenzähler
- Warnmeldungen bei Fehlbedienung
- Fernwartung über Internet (VPN Tunnel)
- USB Schnittstelle für Datensicherung und zum Einspielen von
Werkzeug, Programm und Benutzer
- Werkzeug-Datenbank für 5 Werkzeuge
(pro Werkzeug sind 20 Programme möglich)
- 2-Achsen-Positioniersteuerung für Höhen- und Schwenkverstellung
- Elektronische Positions- und Drehzahlanzeigen
Doppelseitig schwenkbare, fest eingebaute Frässpindel für den
Schwenkbereich von +/- 45,5°
- Frässpindel 30 mm mit Schnellspannmutter
- Links- und Rechtslauf
- Fräser-Schnellspanneinrichtung
- Feingehobelter Graugusstisch mit starrer Rahmenauflage
Fräsanschlag 301
- Gesamtverstellung manuell, Verstellbereich ca. 140 mm,
- Maßanzeige, Gesamtanschlag über Touchscreen +/- 0,1 mm;
- Teilanschlagverstellung manuell, (Spanabnahme) +5 mm bis -25 mm
- Klemmung auf den Maschinentisch manuell über Klemmmhebelschrauben;
- Fräsanschlag aus Alu-Druckguss mit 2 plangefrästen
Gussanschlagplatten
- 500 mm lang mit Alu-Splitterzungen; maximaler möglicher
Werkzeugdurchmesser ist 250 mm
- Maschinensteckdose
- Abschließbarer Hauptschalter
- Elektronische, verschleißfreie Motorbremse
- Frässchutz- und Druckvorrichtung GAMMA V 1629
- Bogenfräsanschlag 1639 Tapoa
- CE-Konform
Technische Daten:
- Tischgröße: 1100x760mm
- Tischhöhe: 905mm
- Frässpindel mit Schnellspannutter: 30mm
- 7,5 kW Motor
- Einspannhöhe 140mm
- Höhenverstellung 125mm
- Platzbedarf á 1200x1400mm
Optional gegen Aufpreis erhältlich:
- Zeromaster Referenzmaß-Einstellgerät
zur exakten 0-Punkt Höheneinstellung vom Fräswerkzeug zur
Tischplatte
- Rahmenauflage ausziehbar, für Tischplatte 1100m760mm
- Rückschlagschutz 1648
- Fräsanschlag 311
elektromotor. verstellbar, 500mm lang mit Alu-Splitterzungen, max.
250mm Werkzeug-Ø
- Tischhieber Slide 1100x760mm
Integralanschlagplatten Ein-/Auslaufseite mit folgenden Maßen
- 500/500 mm
- 650/500 mm
- 650/650 mm
- Centrex Druckschutz zum Fixieren der Werkstücke
- Zapfenschneid- und Schlitzapparat 1376
- Schutzhaube 1641
- Vorschubapparat PV 84
- Konsole, starr
