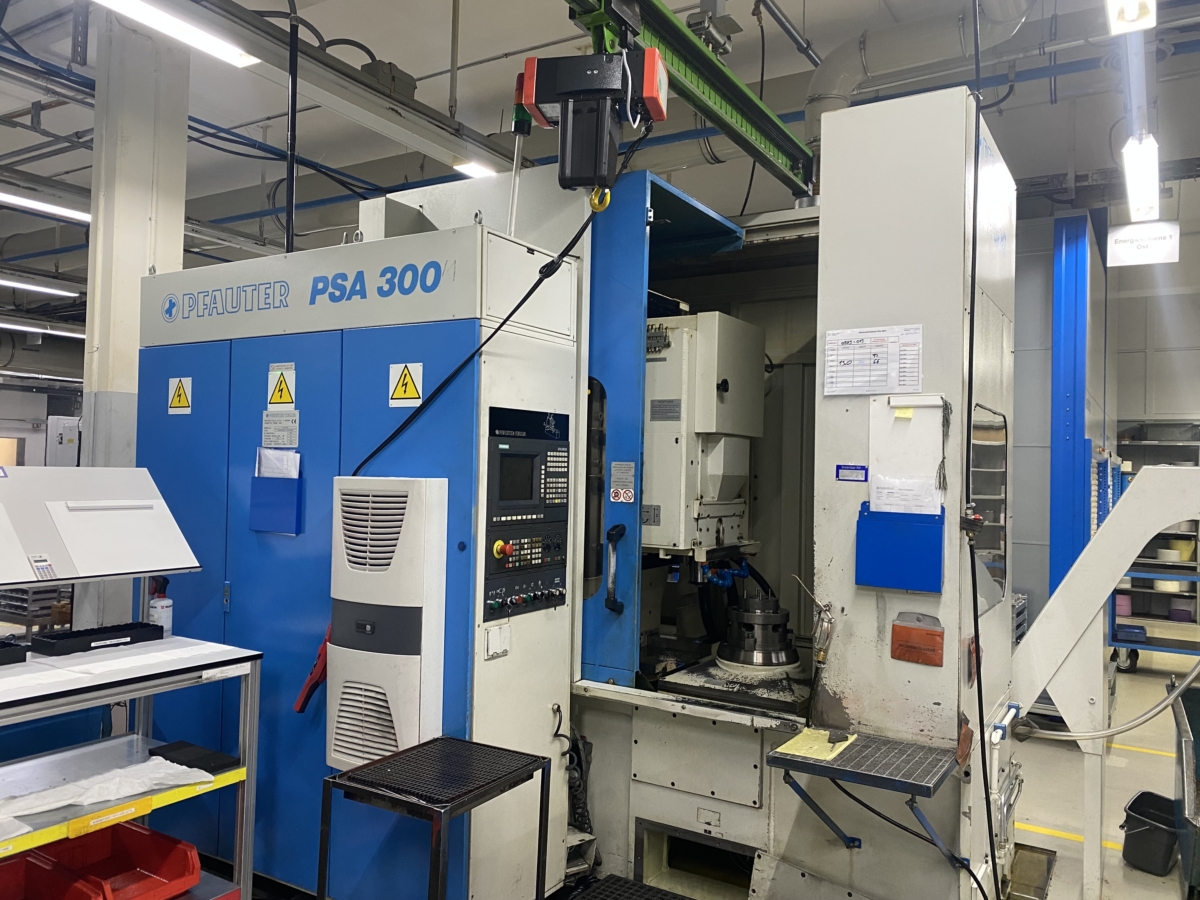

PFAUTER PSA 300 Zahnradstossmaschine

Max. Teilkreisdurchmesser Außenverzahnung: 300 mm
Max. Teilkreisdurchmesser Innenverzahnung: 300 mm
Max. Außendurchmesser Werkstück (Ausrüstung): 450 mm
Modul - max.: 6
Verzahnungsbreite - max.: 100 mm
Max. Schrägungswinkel (mit Werkzeug Ø 125 mm): +/- 45 °
Hubzahl - stufenlos: 130 - 1300 Hub/min
Werkstückgewicht: 1000 kg
Mindestabstand Tischfläche - Werkzeugspindel: -55 / +300 mm
Höchstabstand Tischfläche - Werkzeugspindel: 200 mm
Maximaler Abstand Tischfläche - Werkzeugspindel: 350 mm
Manuell Ständerseitenverschiebung: +/- 25 mm
Manueller Schwenkwinkel der Werkzeugspindel: +/- 0,5 °
Max. Werkzeugdrehzahl: 15 UpM
Max. Werkstückdrehzahl: 27 UpM
Max. Werkzeugdurchmesser: 7 Zoll
Spannung: 400 V
Frequenz: 50 Hz
Max. Leitungsstrom: 70 A
Gesamtleistungsbedarf: 48 kW
Maschinengewicht ca.: 11 t
Raumbedarf ca.: 4,27 x 3,11 x 2,87 m
Steuerung: Siemens Sinumerik 840 C
Tischbohrung: 40 mm
Aufnahmekegel der Hauptspindel: SK 45
Wälzstossmaschine Gleason PFAUTER Mod. PSA 300
Die CNC Modular-Verzahnungsmaschine mit Schälmesser für die Bearbeitung von
Außen- und Innen- Zylinderzahnrädern, mit gerader oder schräger
Evolentverzahnung, sowie jedes weiteren mittels Abwälz- oder
Teilungsstoßvorgang erhältlichen Profils. Der Arbeitszyklus wird von einer CNC
Einheit, mit einer spezifischen Software für die Bearbeitung der Zahnräder,
gesteuert.
Einsatzbereich --> Die PSA 300 wurde für die Fertigung von:
- Zahnrädern mit gerader Außenverzahnung
- Zahnrädern mit gerader Innenverzahnung
- Zahnrädern mit äußerer Schrägverzahnung
- Zahnrädern mit interner Schrägverzahnung
