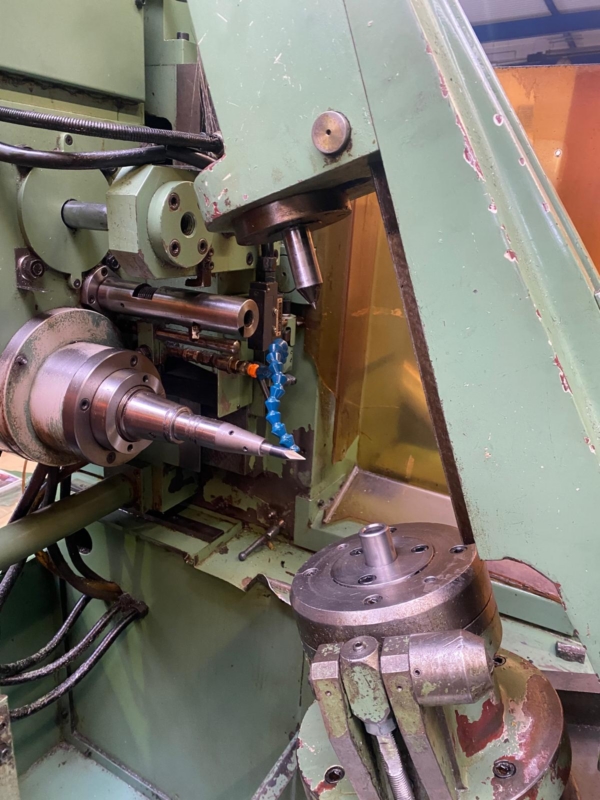

PICCO K 15 Zahnradentgratmaschine

Raddurchmesser - max.: 600 mm
Radbreite: 500 mm
Modul - max.: 15
Modul - min.: 1
Gesamtleistungsbedarf: 2 kW
Maschinengewicht ca.: 2 t
Raumbedarf ca.: 2x1,5x2 m
Die Zahnabrundung wird durch die Kombination der Fräserwechselbewegung und der
fortlaufenden Drehbewegung des Stückes erzielt. Die alternative Bewegung des
Fräsers wird durch die Drehung eines Nockens, welcher so geformt ist, dass eine
Radius- oder Eckenabrundung entsteht, erreicht. Eine Serie von 4 Nocken
ermöglicht die Bearbeitung des Modulbereiches zwischen1 und 16 inbegriffen.
Eine Einstellvorrichtung ermöglicht das Auswechseln des Moduls zwischen Mindest-
und Maximalwert jedes einzelnen Nockens. Die Drehung des Stückes wird durch
ein dreistufiges Zahnrad gesteuert, welches das Teilungssystem bildet. Die
Stücksperre und die Bewegung der raschen Eingabe des Fräsers zum Stück, ist
durch pneumatische Servogeräte gesteuert. Die Praktizität und Rapidität der
Ausrüstung, sowie die reiche Auswahl an Profilen, welche auf den Nocken zur
Verfügung stehen und die Fähigkeit, innere Zahnräder zu verarbeiten, machen die
Maschine zur Univeralmaschine, die zur Bearbeitung von kleinen und grossen
Serien geeignet ist.
--> technische Eigenschaften <--
--> Max Modul: 15
--> Max Durchmesser: 600 mm
--> Spindel/Kopfdrehzahl: 1450 - 2100 - 2800 U/min
--> Produktionsleistung Zähne pro Minute: 35 - 50 - 75
--> Motorleistung Spindel: 2800 U / min - 1,5 PS
--> Motorleistung Stückdrehung (selbstbremsend): 1,5 PS
--> Motorleistung Automatik (selbstbremsend): 0,35 PS
--> Motorleistung Kühlanlage: 0,25 PS
--> Abmessungen: 2000 x 1500 mm
--> Gesamtgewicht: 2000 kg
Zubehör
Cam x 5
Teilungsräder
Werkzeuge
Serial Nr. 152/0589/94
Maschine mit Vollumhausung
Gegenhalter
