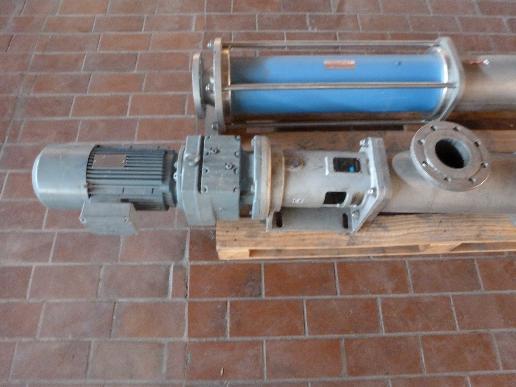

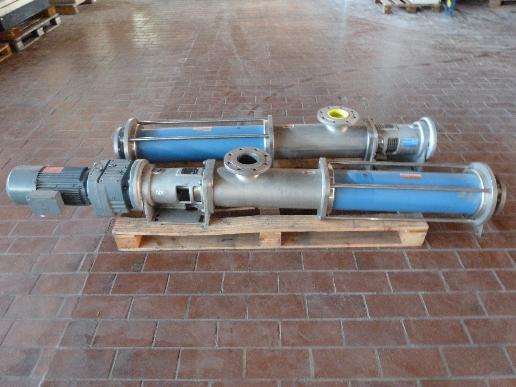

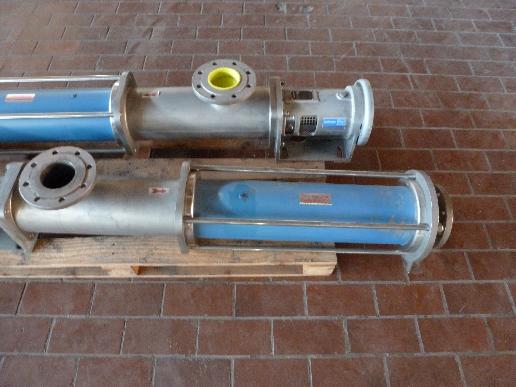

Pumpenfabrik Wangen ESP Exzenterschneckenpumpe

Exzenterschneckenpumpe (Edelstahlausführung)

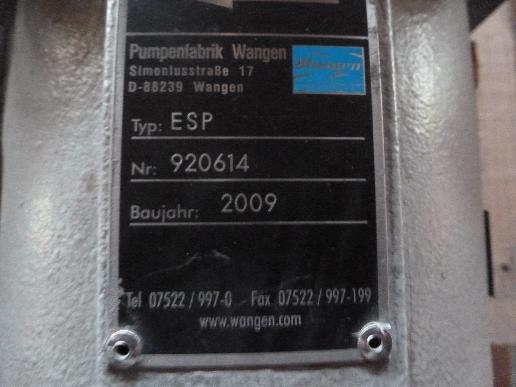

Hersteller: Pumpenfabrik Wangen
Typ: ESP
Baujahr: 2009
Förderleistung: ca. 10 m³/h

BETRIEBSLAGE . . . . . . . . . . HORIZONTAL
PUMPSATZGRÖSSE. . . . . . . . . 90.1
KONSERVIERUNG. . . . . . . . . . SILIKON-ÖL
ROTOR . . . . . . . . . . . . . 1.2436 U80
STATOR . . . . . . . . . . . . . NBR-LM 778/60-ST
EINLEGRINGE . . . . . . . . . . 1.4571
ZUGSTANGENWERKSTOFF . . . . . . 1.4301
GELENKMATERIAL . . . . . . . . . V4A
GELENK BAUART . . . . . . . . . KARDAN (PW) ABGEDIC.
MANSCHETTE . . . . . . . . . . . NBR GEWEBE
GELENK-ÖL . . . . . . . . . . . WEIß-ÖL EXTRA
WELLENABDICHTUNG . . . . . . . . SONDERAUSFÜHRUNG
SAUGGEHÄUSE . . . . . . . . . . V4A
SAUGSTUTZEN . . . . . . . . . . DN100/PN16-V2A
SAUGSTUTZEN-LAGE. . . . . . . . OBEN
GEHÄUSEDICHTUNG . . . . . . . . NBR
DRUCKSTUTZEN . . . . . . . . . DN100/PN16-V2A
ANTRIEBSFLANSCH [mm] . . . . . . 250
ANTRIEBSWELLE [mm]. . . . . . . 40
WELLENMATERIAL . . . . . . . . V2A
AUFSTELLUNG. . . . . . . . . . . SONDERAUSFÜHRUNG
PUMPENSCHUTZ . . . . . . . . . . OHNE
DREHRICHTUNG. . . . . . . . . . LINKS
PUMPEN KENNZEICHNUNG . . . . . . WANGEN
TYPENSCHILD . . . . . . . . . . STANDARD
OBERFLÄCHENSCHUTZ . . . . . . . STANDARD C1
FARBE . . . . . . . . . . . . . RAL 9006 WEIßALU

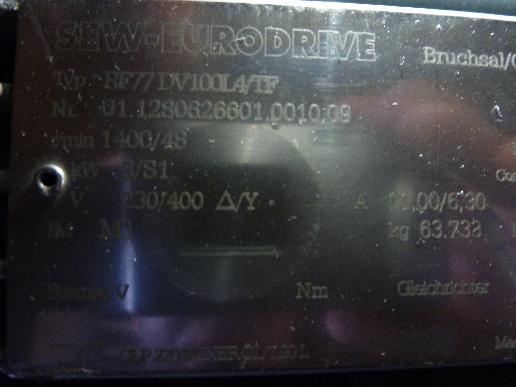

ANTRIEB . . . . . . . . . . . . STIRNRADGETR.MOTOR

ANTRIEB
GETRIEBETYP. . . . . . . . . . . SEW RF77
MOTORTYP . . . . . . . . . . . . DRE100LC4
LEISTUNG . . . . . . . . . . . . 3,0 KW
DREHZAHL BEI 50HZ [1/min]. . . . 50
FREQUENZ . . . . . . . . . . . . 50 HZ bzw. 60 HZ
SPANNUNG . . . . . . . . . . . . 220-242V/380-420V bzw. 254-277V/440-480V
ANTRIEBSFLANSCH [mm] . . . . . . 250
ANTRIEBSWELLE [mm]. . . . . . . 40
BAUFORM . . . . . . . . . . . . M1
KKL. . . . . . . . . . . . . . . 180°
SCHUTZART. . . . . . . . . . . . IP55
ISO-KLASSE . . . . . . . . . . . F
BETRIEBSART. . . . . . . . . . . S1
GETRIEBEÖL . . . . . . . . . . . STANDARD
TEMPERATURFÜHLER (3TF)
ANTRIEB AUSFÜHRUNG . . . . . EU

Förderleistung: 5 - 10 m³/h
Förderdruck: max. 6 bar

Hinweise für FU-Betrieb ( FU bauseits )
Motoranschluß: Y, 50Hz
Eckfrequenz = 50 Hz,
Bereich 43 - 50 Hz
Freqenzumformer: z.B. SEW-Movitrac 3,0 kW,
Bei der Inbetriebnahme von Exzenterschneckenpumpen
mit frequenzgesteuerten Antrieben
ist darauf zu achten, dass der FU richtig
dimensioniert ist bzw. eingestellt wird.
Insbesondere muss der beigestellte FU
folgende Eigenschaften aufweisen.
-Konstantes Drehmoment
-Ia/In > 1,5
-Boostfunktion > 10s

Neupreis: 7.692 €

In sehr gutem Zustand!
